高压并联电容器电容量测试

　　测试接线：

　　高压并联电容器与耦合电容器和断路器电容器不同，其电容量较大，通常采用电压电流法进行测量。

　　在测试时需要考虑电压表和电流表内阻的影响采用不同的接线方法。因为电压表的内阻抗不会非常大，而电流表的内阻抗又不会非常小。

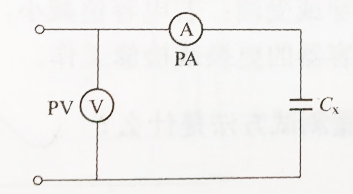

　　当C<10μF时，一般主要客服电压表的影响，采用以下接线方式(通常高压并联电容器电容量C<10μF，多采用此方法接线，测试时外壳接地)：

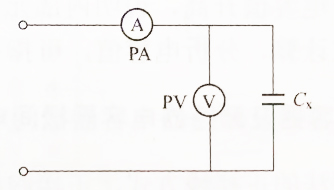

　　当C>10μF是，主要克服电流表的影响，采用以下方式接线：

　　测试步骤：

　　1.在进行测试之前，需要对被试品充分放电并接地，拆除所有接线和外部的保险丝，根据被试品的电容量和测试电压计算电流，选择合适的电流表和电压表档位。

　　2.选择合适的接线方法，在检查接线和调压器零位后，拆除接地线。

　　3.合上电源隔离开关，将电压升至试验电压后，读取电流并立即将调压器降低至零位，后切断电源，并对被试品放电接地，最后恢复被试品接线。

　　4.在进行测试试验时，需从电容器两电极之间施加测试电压，读取测试电流，被试品的电容量计算公式为：
