电容器电容量测试

发布日期:2022-02-18 浏览:320 次

  为什么要测电容器极间电容量?

  耦合电容器电容量会影响其通讯质量。

  断路器电容器电容量会影响其均压效果。

  高压并联电容器电容量会影响其补偿效果。

  同时,电容量的变化还会影响其内部电容芯子电压分布和工作场强,加速其老化,从而造成绝缘事故。故而对电容器的电容量检测尤为重要,当电容值升高时,可检查内部元件是否击穿或受潮,当电容值减小时,可检查内部元件是否开路或缺油。

  耦合电容器或断路器电容器极间电容量测试方法

  一般采用电桥法的正接线方式进行测试。由于正接线桥体处于低压屏蔽接地,因此对地寄生电容影响小,测量更加准确,操作也更安全方便。

  测量时被试品高压电极接高压,低压电极或小套管接电桥Cx端,带小套管的耦合电容器法兰接地。

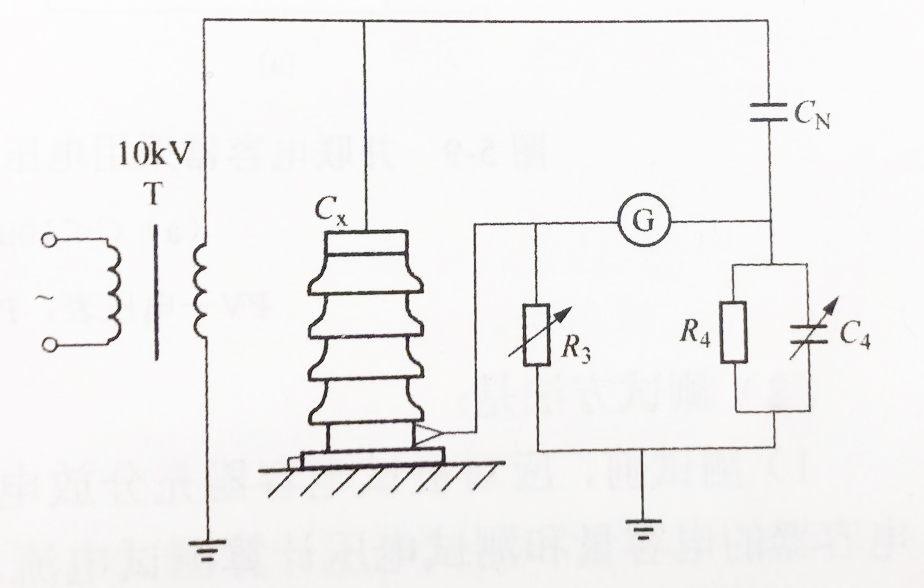

电容器电容量测试接线示意图

(T:试验变压器,G:检流计,Cx:被试品,R3、R4:标准电阻,Cn、C4:标准电容)

  注意事项

  1.测量前对被试品进行充分放电并接地,拆除所有接线,做好安全措施。

  2.合理布置试验设备,严格按照所使用测试仪器的操作说明进行设置与操作。

  3.检查测试接线和调压器零位

  4.检查Cx芯线和屏蔽是否相碰,并注意保持高压引线对地的距离,以及桥体是否可靠接地。

  5.取下接地线,并使与试验无关人员远离被试品。

  6.从零开始均匀升压至测试电压进行测试,测试电压为10KV。

  7.测试结束后,首先将高压将至零之后,再进行读取测试数据,随后切断电源。

  8.最后对被试品进行充分放电接地,并恢复电容器接线。需要特别注意的是,耦合点容易小套管接地引线的恢复,容易漏掉。
