【电气试验指导】之高压介损补偿电容量计算

发布日期:2022-03-15 浏览:215 次

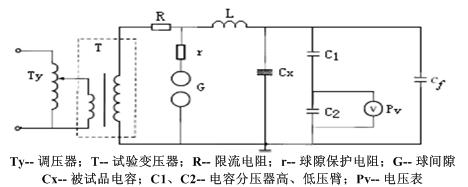

  设备选择

  (1)电抗器的选择

  根据试验电压来选择电抗器,每节电抗器40kV,来选出电抗器的个数进行串联。

  (2)限流电阻阻值选择

  根据0.5-1Ω/V来选取限流电阻值。

  (3)球隙保护电压值

  根据试验电压的1.1~1.15倍设置。

  数值计算[3]

  (1)根据试验工频频率下的总电容量Cz
串联谐振试验

  可以求出补偿的电容量Cf
串联谐振试验

  回路中的电流为
串联谐振试验

  式中:

  Ucx-------励磁电压

  R----------高压回路有效电阻

  被试品上的电压为
串联谐振试验

  式中:

  ω------- 电源角频率

  Cx-------被试品电容量

  输出电压Uc与励磁电压Ucx之比为试验回路的品质因数Q
串联谐振试验
串联谐振试验

  由于回路中的R很小,故试验回路的品质因数很大,在大多数正常情况下,Q可达50左右,即输出电压时励磁电压的50倍,因此用这种方法能用电压较低的实验变压器得到较高的实验电压。由于试验时回路处于谐振状态,回路本身具有良好的滤波作用,电源波形中的谐波成分在被试品两端大为减少,通常输出良好的正弦波形电压。

  当被试品击穿时,电路失去谐振条件,电源输出电流自动减少,被试品两端的电压骤然下降,从而限制了对被试品的损坏程度。

  根据调节方式的不同,串联谐振装置分为工频串联谐振装置(带可调电抗器,补偿电容器,工作频率为50Hz。
