如何使用继电保护测试仪做电流/电压试验？

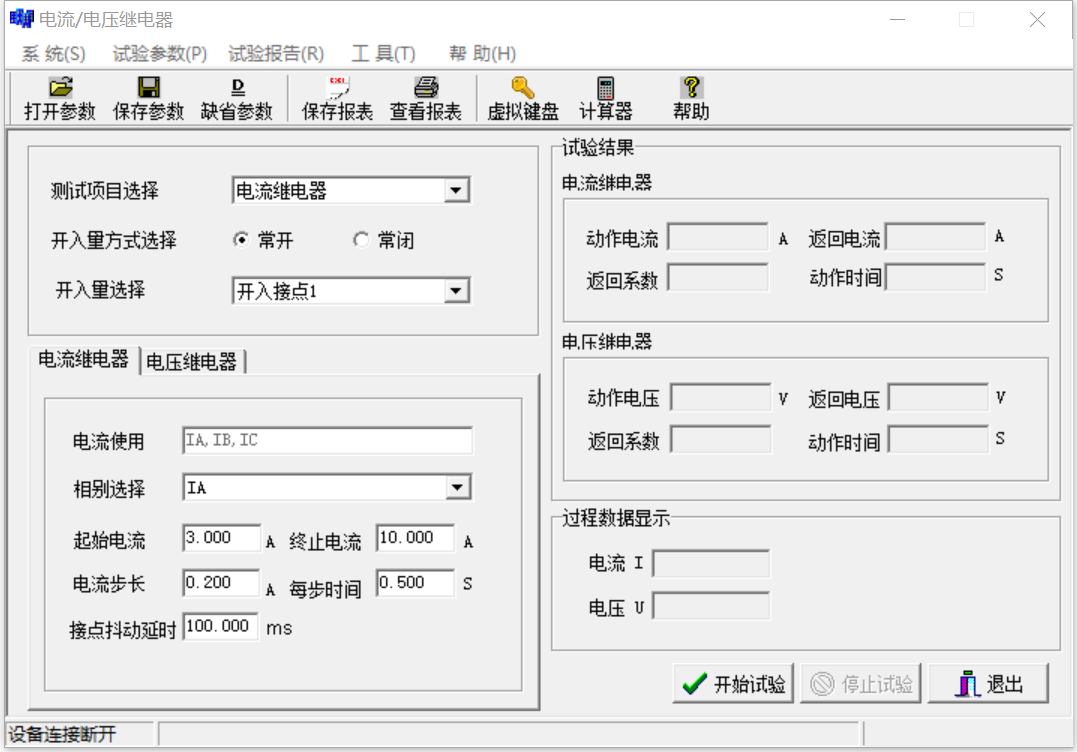

　　继电保护测试仪电流/电压试验测试模专门用于测试电流继电器和电压继电器。给定电流、电压的起始值和终止值参数、变化步长等参数，程序将自动测试继电器的动作值和返回值，并自动计算返回系数。电流输出方式可选择单相、两相并联或三相并联输出;电压输出方式可选择单相或线电压输出。对于电磁型继电器，应设置合适的接点抖动延时时间，以提高测试的准确性。

　　试验指导

　　1.电流继电器

　　将测试仪的输出电流接到继电器的电流线圈，开入量端子1接到继电器的动作接点，当起始电流小于终止电流时，程序将自动按电流递增方式进行测试;当起始电流大于终止电流时，程序自动按电流递减方式进行测试并自动测试返回电流，计算出电流返回系数。

　　2.电压继电器

　　将测试仪的输出电压接到继电器的电压线圈，开入量端子1接到继电器的动作接点，当起始电压小于终止电压时，程序将自动按电压递增方式进行测试;当起始电压大于终止电压时，程序自动按电压递减方式进行测试并自动测试返回电压，计算出电压返回系数。
