继电保护测试仪之差动继电器操作指南

发布日期:2022-03-08 浏览:584 次

继电保护测试仪差动继电器模块可对BCH型差动继电器做比例制动试验,对DCD型差动继电器做直流助磁试验。程序采用二分法自动查找动作边界。

差动继电器

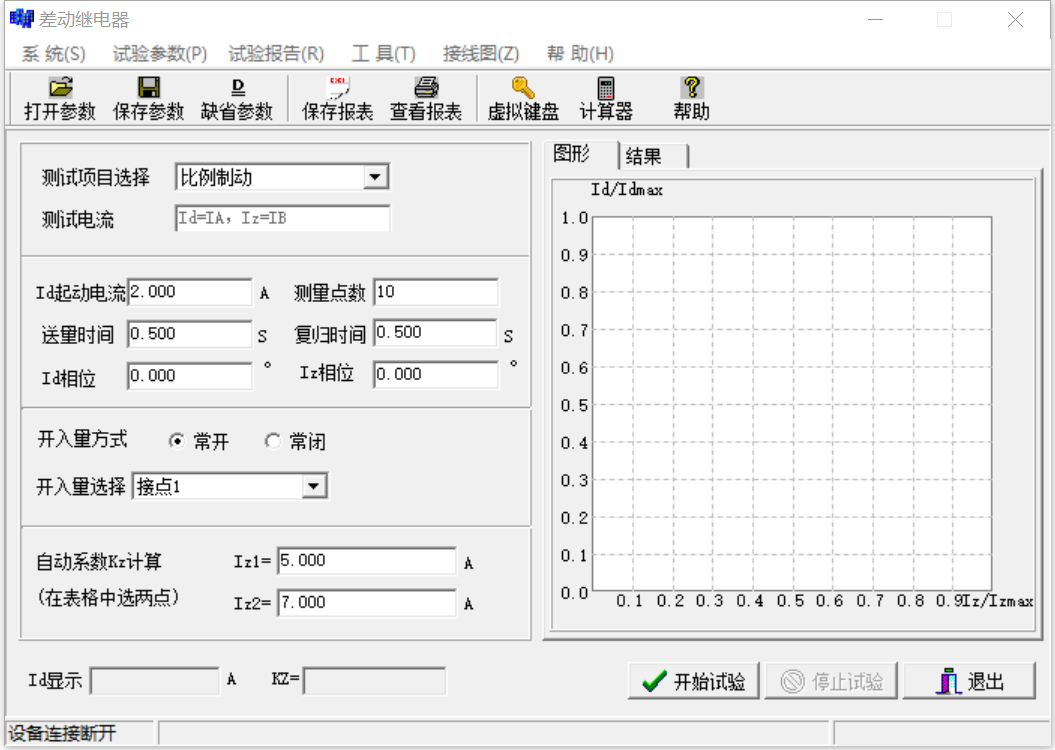

  一.界面说明

  1.【测试项目选择】

  【比例制动】、【直流助磁】二项目选一。

  2.【测试电流】选择

  IA为动作电流(ID)。

  IB为制动电流或助磁直流(IZ)。

  3.【起动电流】

  在没有制动情况下的最小动作电流。

  4.【测量点数】一般固定为10个点。

  5.【送量时间】为有电流输出的维持时间

  6.【复归时间】为无电流输出的时间。

  7.开入量选择:1--8路任选一路。

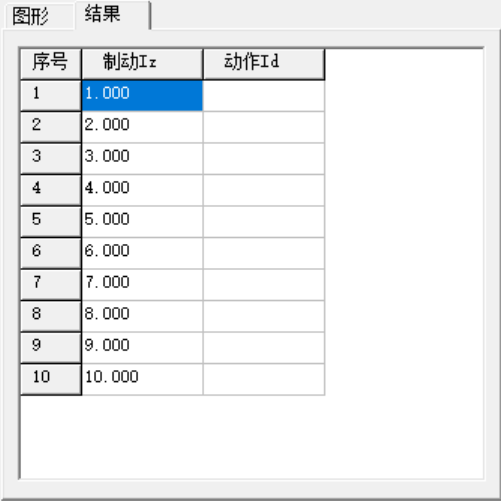

  8.制动电流选择和修改。如上图所示,在测试结果栏里有一组制动电流的数据,用户可直接修改。

  差动继电器
    二.测试原理

  程序对每一个制动电流下对应的动作电流进行自动测试,测得相应的一组动作电流,并在坐标系中描绘动作曲线。制动系数的计算由用户在制动电流中选两个点来计算。

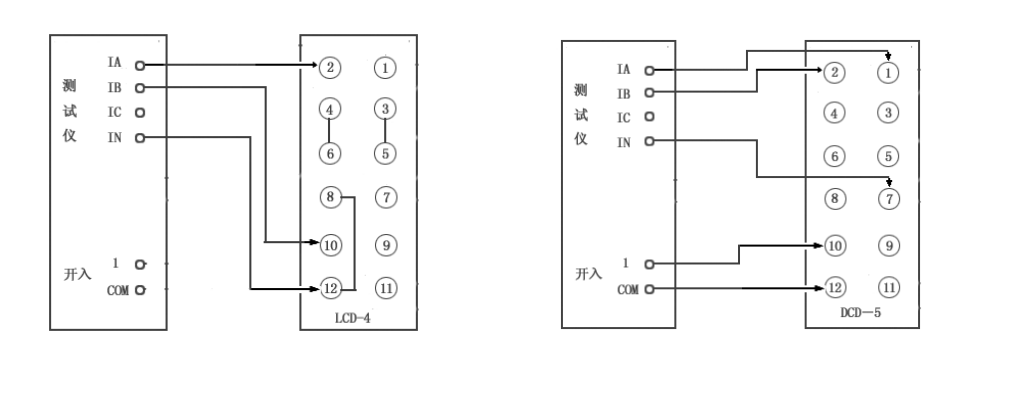

  三.试验接线--如图所示:
差动继电器
