如何操作继电保护测试仪之反时限过流继电器模块？

　　在继电保护测试仪中反时限过流继电器中设置一组电流，程序自动测试每个电流下的继电器的动作时间，并在坐标系中绘制动作电流与动作时间的关系曲线。可做单相反时限试验也可做三相反时限试验。

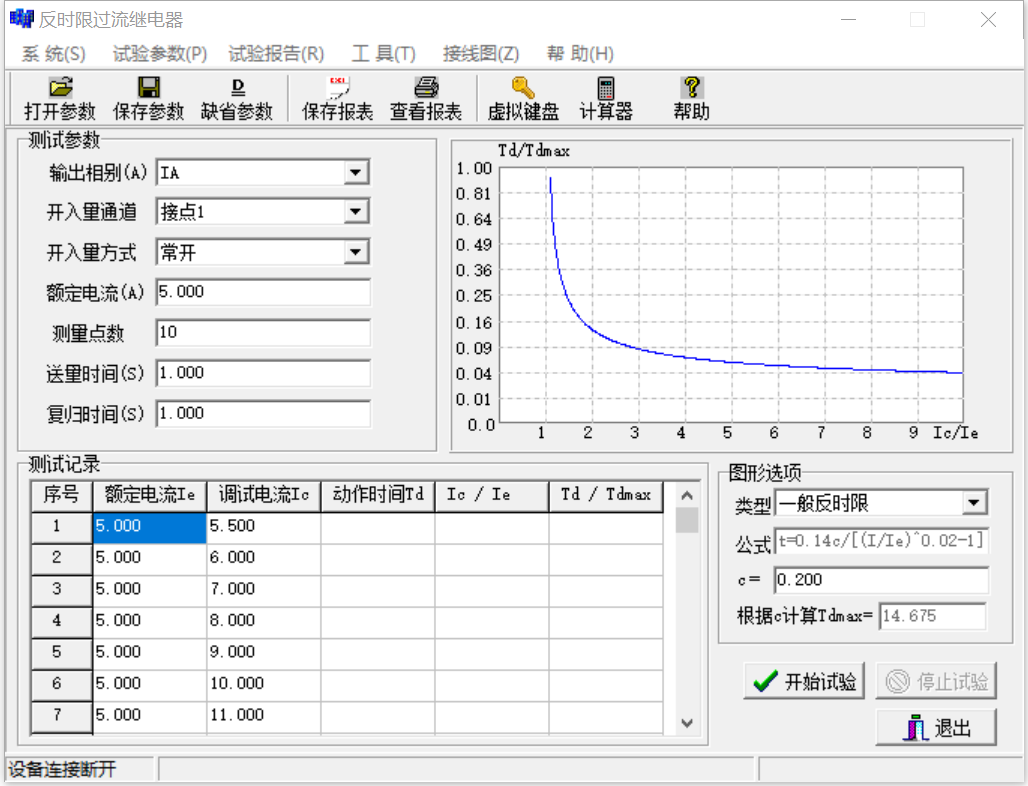

　　一.界面说明

　　1.【电流相别】

　　一般为单相电流，当电流比较大时，可选用两相并联或三相并联输出。当选多相并联时，程序内部自动将电流相位，置为同相位，同时自动将电流平均分配到各相电流输出，用户不必重新计算。做三相反时限时，三相电流同时按调试电流输出，相位互差120度。

　　2.【测量点数】为10个点

　　3.【送量时间】有电流输出的时间，必须大于额定电流的动作时间。

　　4.【复归时间】无电流输出的时间，一般取1--2秒。

　　5. 测试电流(调试电流)

　　为一组给定的电流数据，用户可以进行修改，固定为10个点。

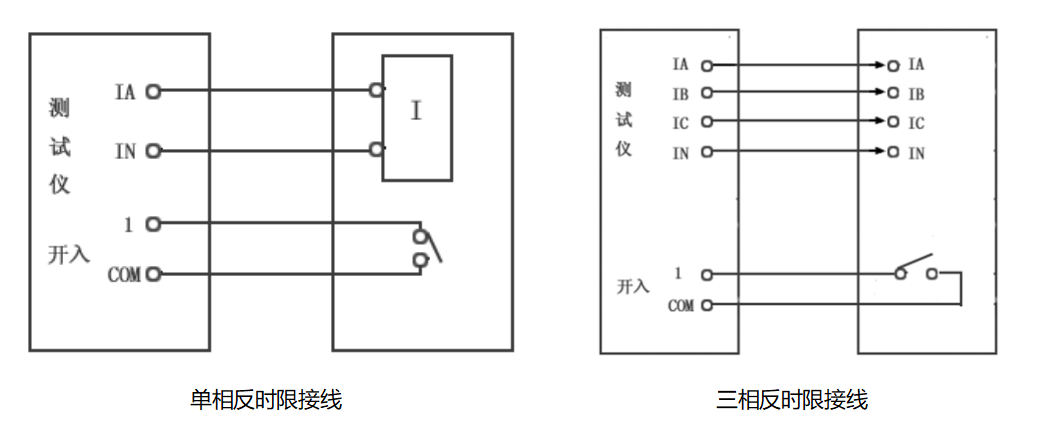

　　二.接线方式--如图所示
