微机继电保护测试仪状态系列教学指南

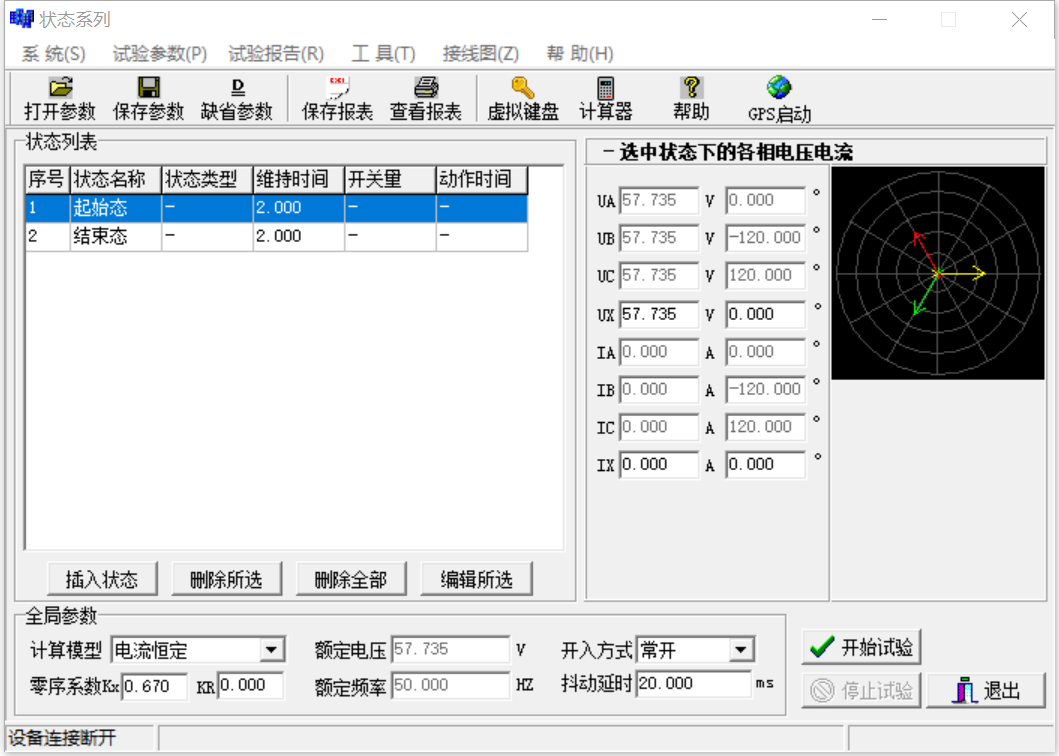

　　微机继电保护测试仪状态系列为多个状态按给定的时间连续输出，从起始态开始到结束态为止，最多可输出20个状态。状态类型可分为：空载、任意;AN、BN、CN;AB、BC、CA;ABN、BCN、CAN和ABC。起始态和结束态固定为空载状态或任意状态，当选择任意状态时，可在右边状态栏里设置各相电流值、电压值及相位。

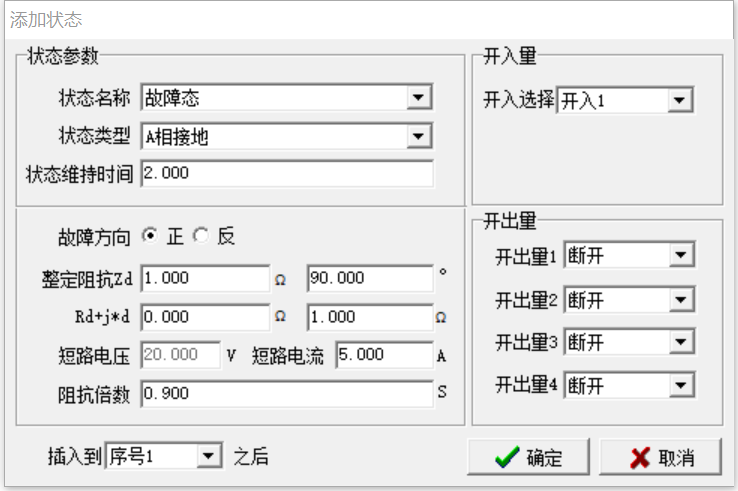

　　1.【状态插入】

　　程序默认状态只有两个状态，分别为起始态和结束态。中间可插入各种故障态，两个故障态之间最好插入一个空载状态作为过渡状态，该状态的时间应选10秒以上，以使保护整组复归或重合闸充电完毕。微机继电保护测试仪各故障态的故障类型、故障阻抗、短路电流、维持时间及开关量等参数可自行选择，两个相邻状态的开入通道不能选同一个，必须错开，以便程序准确记录动作时间。

　　2.状态编辑

　　可以删除某个状态，也可以删除所有插入的状态，并可以对插入的状态进行再编辑。

　　3.【计算模型】

　　电流恒定或电压恒定，一般为电流恒定模式。

　　4.【零序系数】：一般取KX=0.67

　　5.接点【抖动延时】：一般为10—20ms。

　　6.状态参数查看

　　界面右侧栏为所选中状态时的电流、电压 参数显示图框。微机继电保护测试仪任意状态时，用户可修改所有的参数，而其他状态时的参数由程序自动计算好，用户不能修改。

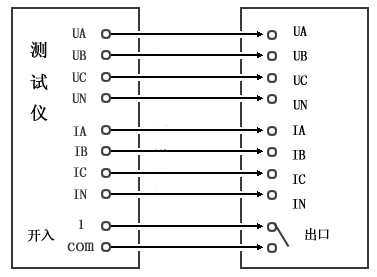

　　7.接线方式--如下图所示:
