如何操作继电保护测试仪的谐波试验?

发布日期:2022-03-10 浏览:658 次

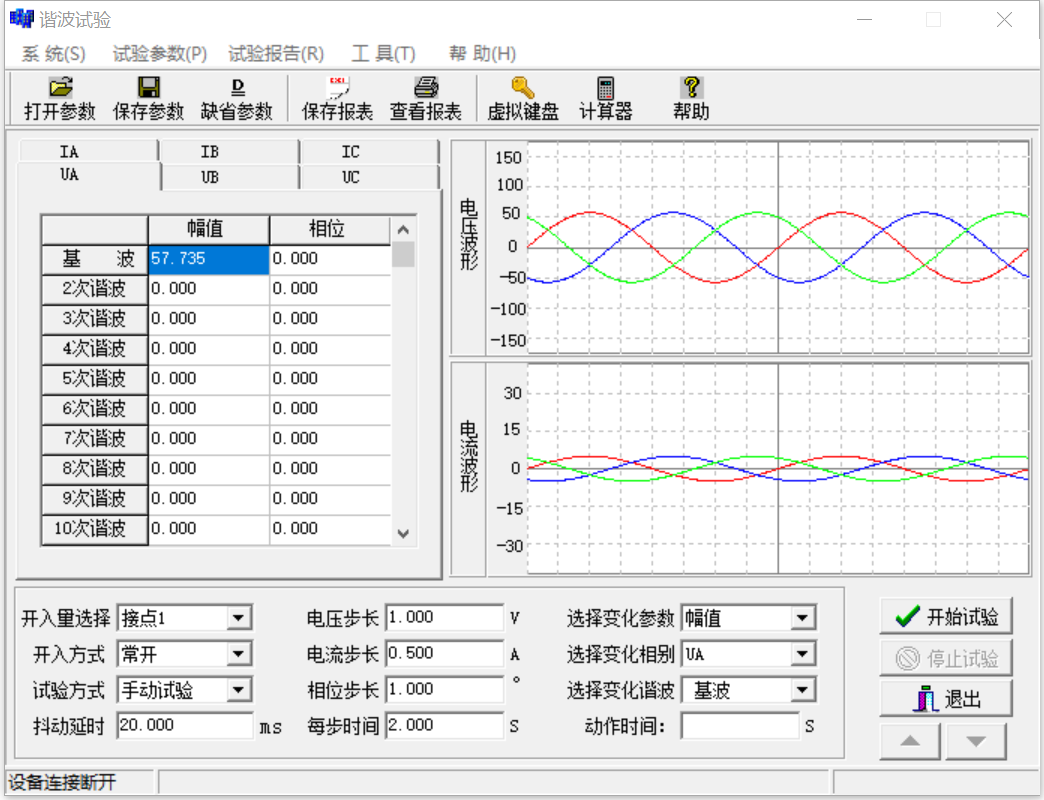

继电保护测试仪谐波试验
  继电保护测试仪谐波试验输出三相电流和三相电压,每相电流和电压可在基波上叠加2—20次谐波,各次谐波的幅值和相位可任意改变,可以用来测试反映谐波成分的各种装置。

  1.【开关量选择】

  1—8开入量端子,任选一个。开入方式:常开或常闭。

  2.【试验方式】:手动或自动。

  3.【抖动延时】:10—20ms。

  4.【电压步长】:一般为1.00V。

  5.【电流步长】:一般为0.50A。

  6.【每步时间】:一般为2.00s。

  7.【变化参数】:幅值或相位。

  8.【变化相别】:UA,UB,UC;IA,IB,IC六选一。

  9.【变化谐波】:基波或2—20次谐波。
