学习继电保护测试仪的工频变化量操作

发布日期:2022-03-10 浏览:602 次

继电保护测试仪的工频变化量
  继电保护测试仪工频变化量分别模拟U相、V相、W相单相接地瞬时故障和uv、vw、wu相间瞬时故障。模拟故障电流为固定电流,模拟故障前电压为额定电压57.73V,模拟故障时间一般为100-150ms,单相接地故障时,短路电压V=(1+K)I×ZD+(1-1.05m)×Un。相间短路时故障电压U=2×I×ZD+(1-1.05m)×Un,式中m为系数,其值分别为0.9和1.2,对于微机保护,当m=0.9时,D++出口(方向元件出口),当m=1.2时,DZ、D++都应出口,DZ为突变量距离出口,DZ先动作,可投入主保护及零序保护,其余保护应退出。

  适用于目前国内主要厂家生产的保护装置:国电南自、国电南瑞、许继电气和北京四方。

  一.ZD--工频变化量距离保护定值

  工频变化量距离保护在m=1.2倍时,应可靠动作。但是在m=0.9倍时,保护装置应可靠不动作。

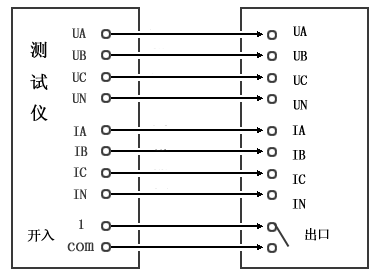

  二.接线方式--如下图:

继电保护测试仪的工频变化量
