学习如何操作继电保护测试仪的备自投试验

　　采用【状态序列】程序来进行备自投试验。起始状态为有电压、有电流，故障状态为无电流、无电压。

　　一.备自投的接线类型与备用方式

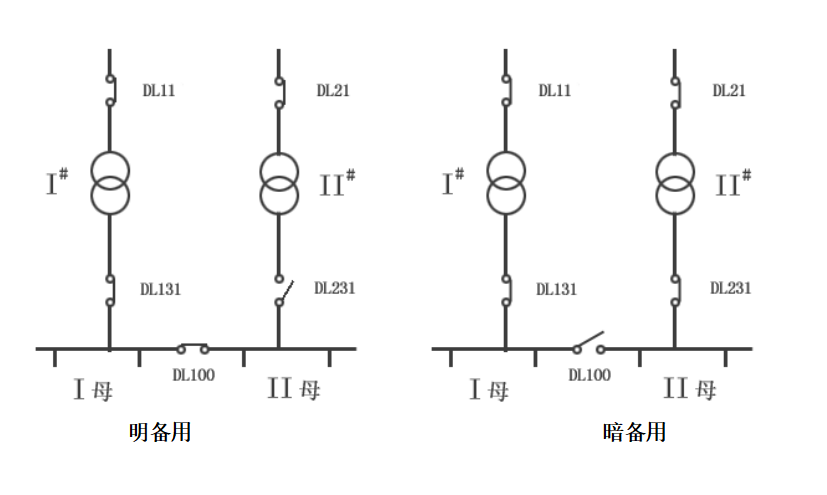

　　1.接线类型1

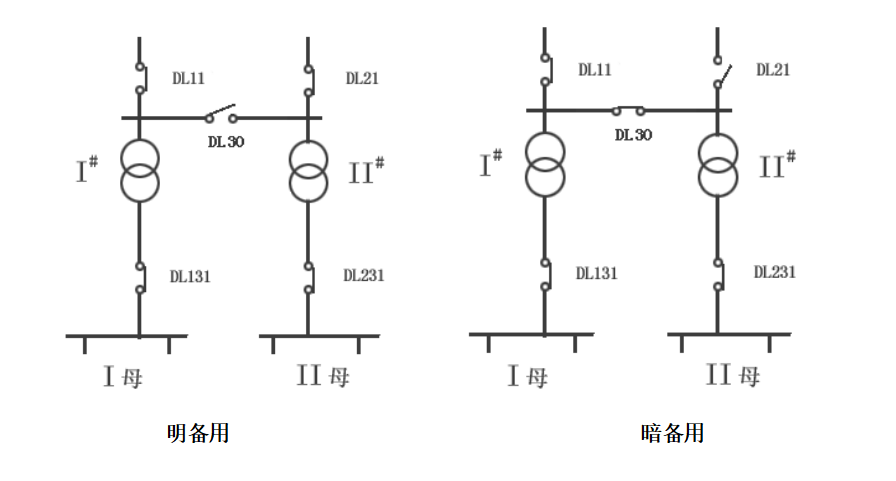

　　2.接线类型2

　　二.故障种类

　　1.线路1失电

　　2.线路2失电

　　3.DL11开关偷跳

　　4.DL21开关偷跳

　　5.DL131开关偷跳

　　6.DL231开关偷跳

　　7.1#主变故障

　　8.2#主变故障

　　9.DL11开关手跳

　　10.DL21开关手跳

　　11.DL131开关手跳

　　12.DL231开关手跳

　　说明：

　　1.主变故障情况下，有些时候是不允许备自投动作的，否则可能造成事故，这时可通过测试仪输出一个开出量，接入备自投，作为备自投的闭锁信号。

　　2.有时检修、试验时，通过手跳开关，将电源切除，这时也不允许备自投动作，这时可通过测试仪输出一个开出量，接入备自投，作为备自投的闭锁信号。

　　三.电流、电压的接线

　　继电保护测试仪做备自投试验，接线比较复杂，不同的接线类型，备用方式以及事故原因，都可能造成试验接线的不同。下面介绍的方法仅供参考，使用者可根据现场情况灵活应用。

　　1.电流的接入(两主变低压侧各加一个电流)

　　电流接入的作用：

　　(1).投前要判断被跳开的一侧变压器支路无电流，才能合上备用开关。

　　(2).暗备用方式下，备用开关合闸后，因所带负荷超出变压器的允许最大负荷，要求甩负荷，一般通过判断自投后的电流是否超过整定的过流动作值来确定变压器是否超载。

　　(3).开关合闸于故障母线，导致自投后电流非常大，以模拟后加速动作情况。

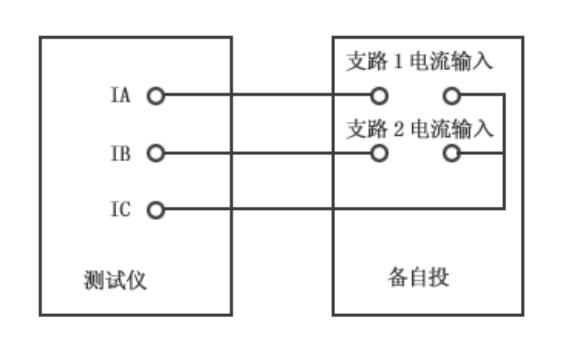

　　电流的接线比较简单，如图所示：

　　2.电压的接入

　　备自投的电压接线比较复杂，最多须接入8个电压，有些电压可采用线电压接入，可减少测试仪的电压通道数。测试仪的电压通道数一般为4—6个。

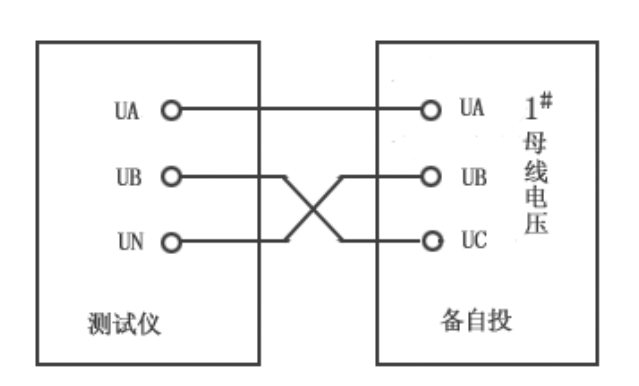

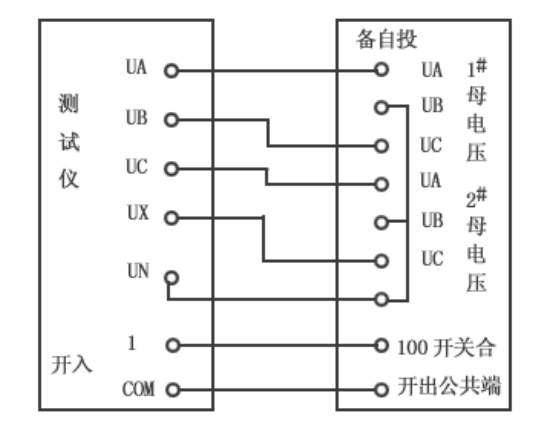

　　接线如图所示：

　　测试仪的输出电压设定如下：UA=100V，0°;UB=100V，60°，则UAB=100V，-60°。继电保护测试仪由于测试仪的输出电压UA和UB分别加在备自投的UA和UC上，则备自投侧的电压为：

　　UAB=100V，0°

　　UBC=-UB=100V，-120°，

　　UCA=-UAB=100V，120°。

　　同样，UC、UX和UN可分别接入另一组母线电压上。

　　四.参数的设置

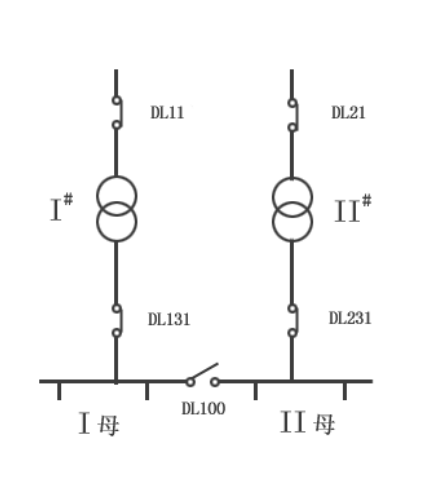

　　1.主接线1

　　(1).工作原理：

　　故障前：1#母线和2#母线有流、有压。

　　故障态：DL11跳开，1#母线无流、无压，2#母线有流、有压。

　　备自投动作：当备自投判断1#母线无流、无压时，备自投动作，DL131断开，DL100合上。

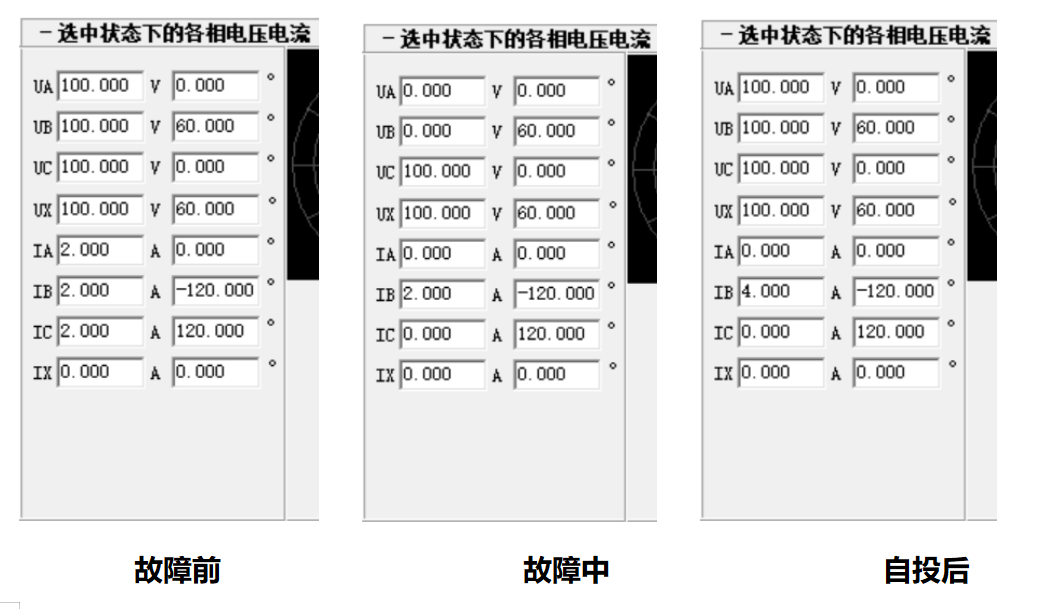

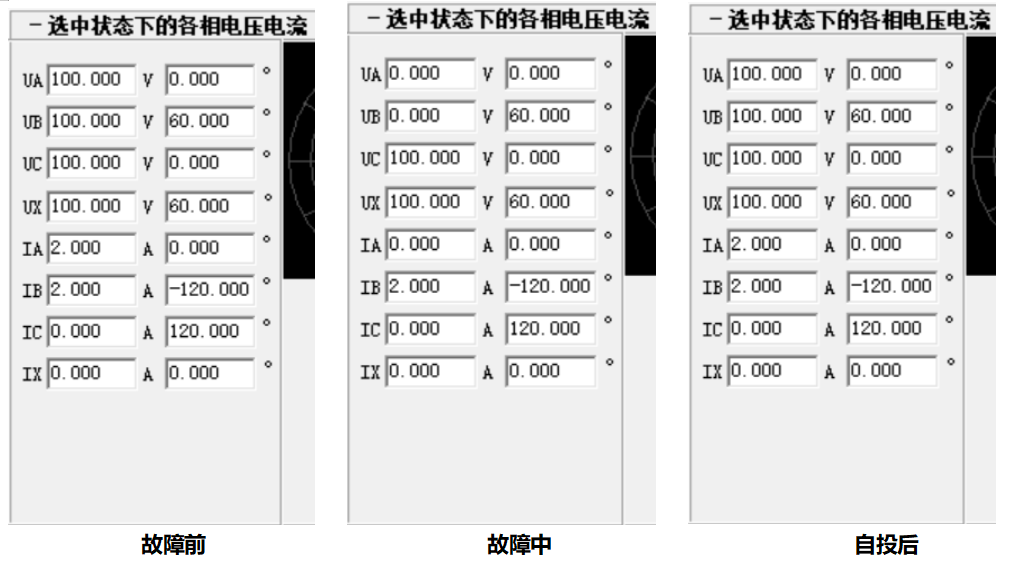

　　备自投动作后：1#母线有压、1#主变无流，2#母线有压、2#主变电流增大。各状态电流、电压设置如下：

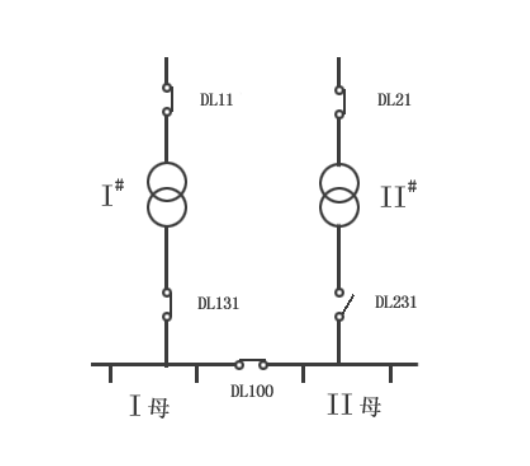

　　(2).试验接线--如图所示：

　　2.主接线2

　　(1).工作原理：

　　故障前：1#母线有流、有压，2#母线有压、2#主变无流。

　　故障态：DL11跳开，1#母线、2#母线无压，1#主变、2#主变无流。

　　备自投动作：当备自投判断1#母线无流、无压时，备自投动作，DL131断开，DL231合上。

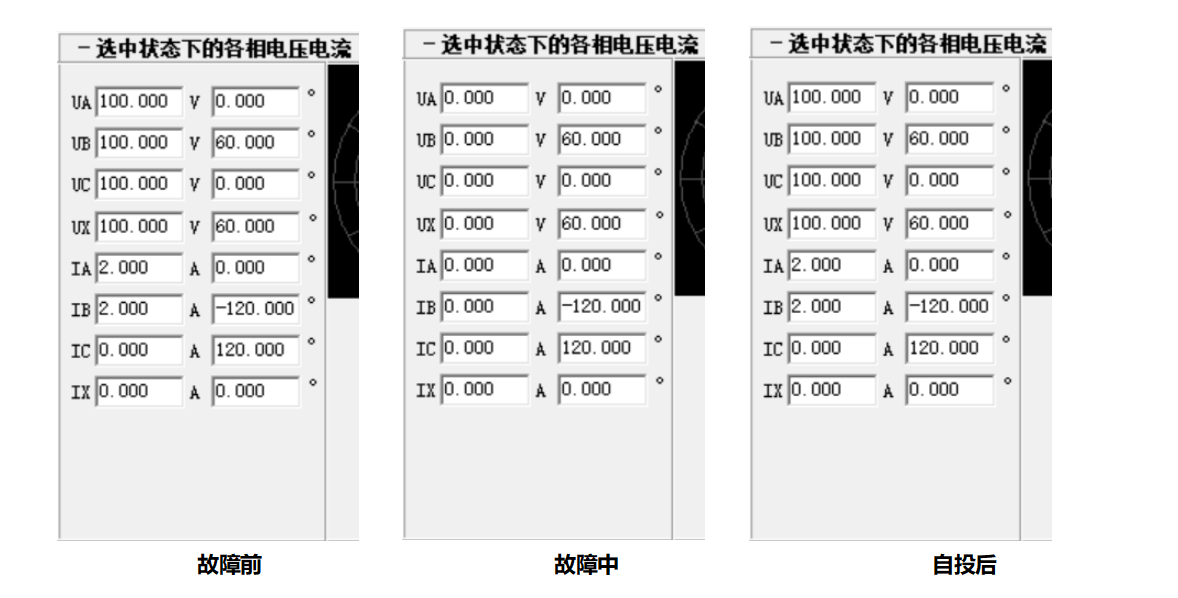

　　备自投动作后：1#母线有压，1#主变无流，2#母线有压、2#主变有电流。各状态电流、电压设置如下：

　　(2).试验接线：同前

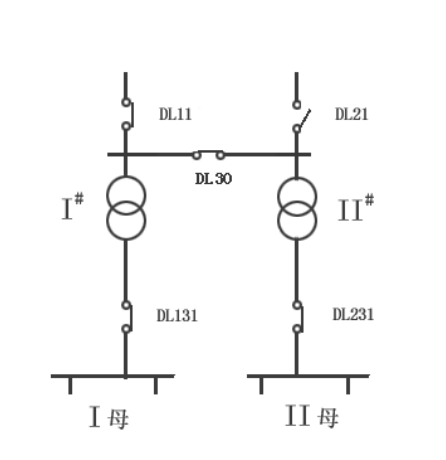

　　3.主接线3

　　(1).工作原理：

　　故障前：1#母线、2#母线有压，1#主变有流、2#主变有流。

　　故障态：DL11跳开，1#母线无压、1#主变无流，2#主变有流，2#母线有压。

　　备自投动作：当备自投判断1#母线无流、无压时，备自投动作，DL30合上。

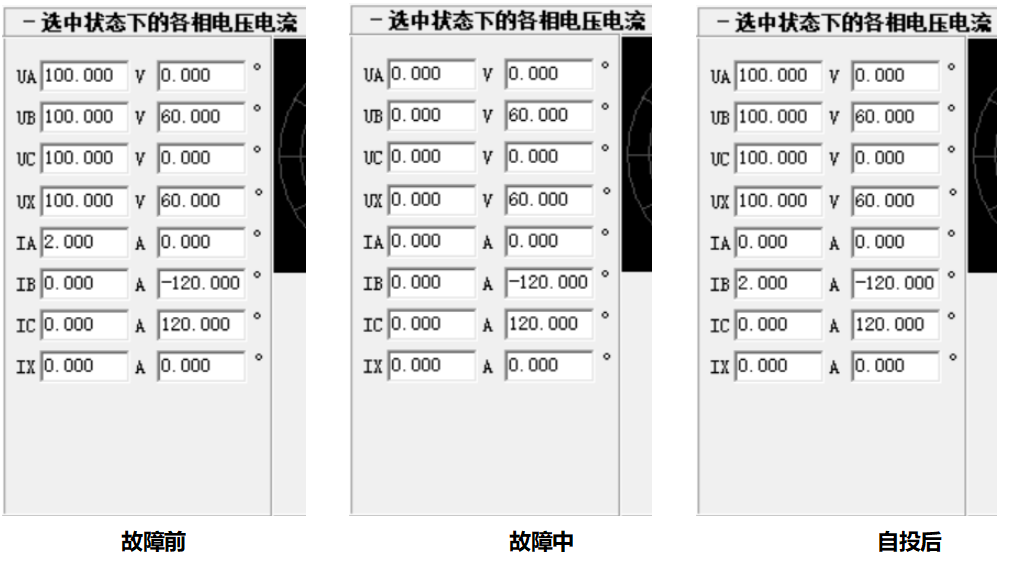

　　备自投动作后：恢复为故障前状态。各状态电流、电压设置如下

　　(2).试验接线：同前

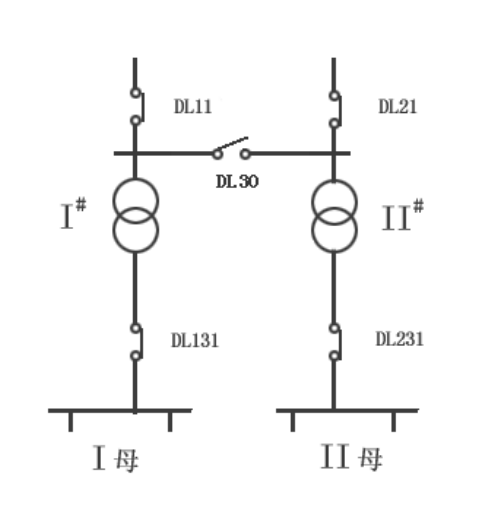

　　4.主接线4

　　(1).工作原理：

　　故障前：1#母线、2#母线有压，1#主变有流、2#主变有流。

　　故障态：DL11跳开，1#母线、2#母线无压，1#主变、2#主变无流。

　　备自投动作：当备自投判断1#母无流、无压时，备自投动作，DL21合上。

　　备自投动作后：恢复为故障前状态。

　　(2).试验接线：同前

　　五.试验总结

　　1.根据图纸及现场情况，确认系统主接线方式。

　　2.根据主接线方式和备自投装置的使用说明，了解备自投装置的动作逻辑关系，以便进行各状态参数的设置。

　　3.设置各状态的电流和电压参数，选择相应的开入量和开出量。根据自投装置的动作时间，设置各状态的维持时间。
