【电气试验指导】之断路器绝缘电阻试验步骤

发布日期:2022-03-16 浏览:2218 次

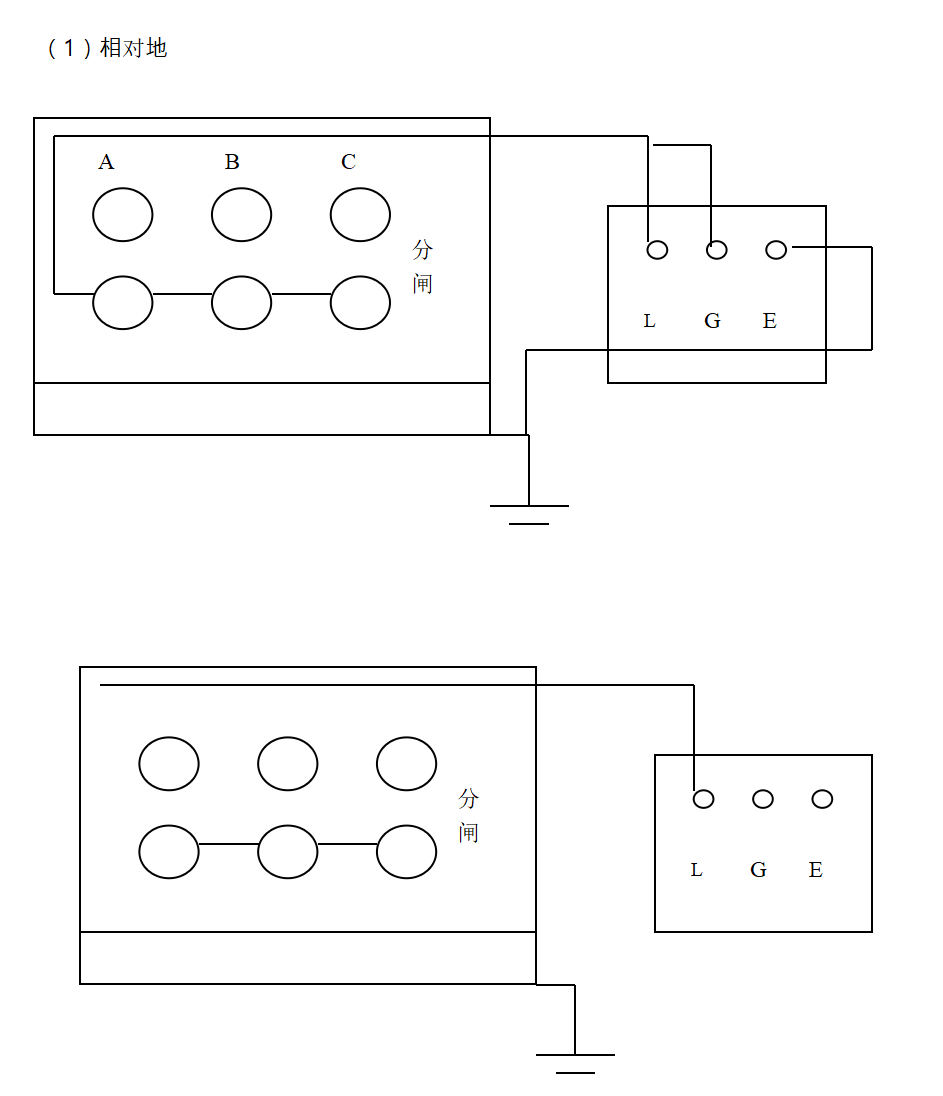

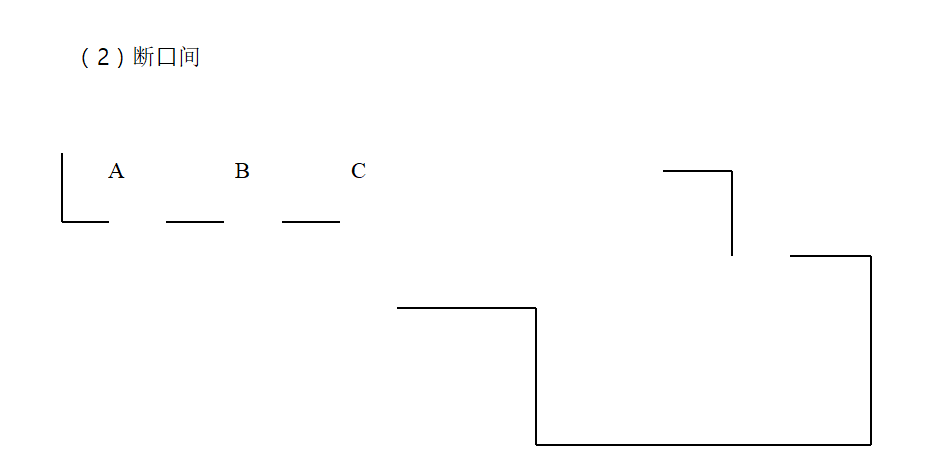

  接线图:
断路器绝缘电阻试验
断路器绝缘电阻试验

  试验步骤:

  (1)真空断路器本体与断口的绝缘电阻

  1. 断路器绝缘电阻试验前对兆欧表本身进行检查,将兆欧表水平放稳。

  1)接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时,用导线瞬时短接L 和E端子,其指示应为零。

  2)开路时,接通电源或兆欧表达额定转速时,其指示应指∞。

  3)断开电源,将兆欧表的接地端与被试品的地线连接。

  4)兆欧表的高压端接上屏蔽连接线,连接线的另一端悬空(不接试品),再次接通电源或驱动兆欧表,兆欧表的指示应物明显差异。

  2. 将断路器置于分闸状态。

  3. 接地线接至兆欧表的E端。

  4. 断路器端口下部引线端子短接后接至兆欧表的L端。

  5. 断路器端口上部引线端子短接后通过专用线接地。

  6. 检查试验接线正确,工作人员与施加电压部位保持足够安全距离,操作人员征得负责人许可之后,开始测量。

  7. 打开电源开关,根据被试品电压等级选择表记电压量程,此处选择电压量程为2500V,开始测量。

  8. 测试数据稳定,停止测量,读取并记录15s和60s时测得的绝缘电阻值。

  9. 测试仪放电完毕后关机,用放电棒对被试品放电。

  10.填写试验数据。

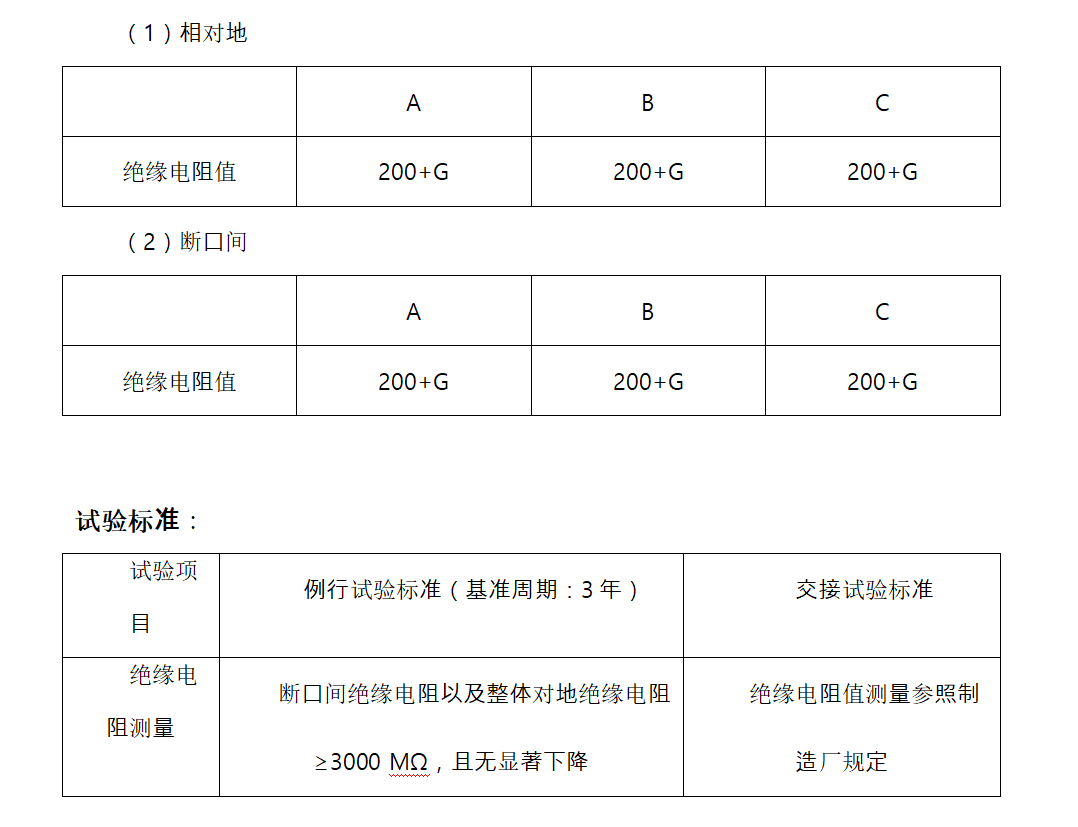

  试验结果:
断路器绝缘电阻试验

  试验周期:

  3年

  注意事项:

  1.戴好安全帽,穿好绝缘鞋;

  2.实验前检查断路器外壳接地;

  3.电源、电源盘的验电;

  4.接线先接地线后架高压线,高压线要扣紧测量断口;

  5.加压2500V至少1分钟,记录电阻值;

  6.实验启动前注意呼唱,拉好安全围栏,警示牌,警示灯;

  7.试验结束先放电、再拆高压线,最后拆接地线;

  8.收拾东西,打扫场地,工完料尽场地清
