蓄电池放电测试仪放电测试功能使用方法

放电功能

　　在离线状态下对电池组进行放电，或将仪器与用户设备并接对电池组进行放电。放电按设置参数进行并保存过程测试数据，当达到任一终止条件后仪器自动终止放电，也可人为终止放电。

放电测试步骤：

　　第一步：放电开关，拨到分的位置(防止放电电缆反接，损坏仪器;反接告警提示)。

　　第三步：把放电线一端连到主机，另一端连到电池组两端。(注意红正黑负)。接反会告警提示

　　第四步：把整组电压测试线连接到电池组2端。

　　第五步：插入电源，主机开机。

　　第六步：进入放电参数设置。

　　第七步：将放电开关拨到合的位置。

　　第八步：“确定”开始测试。

测前准备

　　接线应先接与仪器的连线，后接与电池的连线。用放电电缆将电池组与测试仪并接

　　若仪器需要外挂负载，请先设置工作模式为主机模式设置完成后才可进行测试。

参数设置

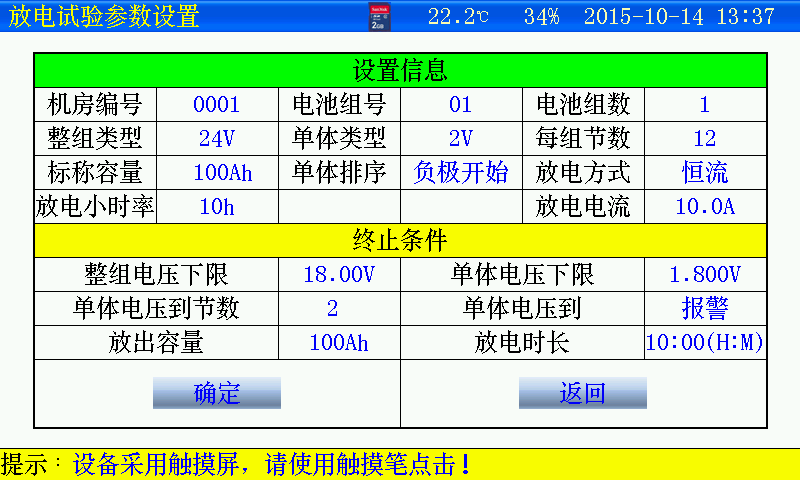

　　开机进入主界面，选择“测试设置”—“放电试验” 进入放电参数设置界面

　　按界面提示输入设置参数，若参数设置错误，发出“笛. 笛. 笛.”的提示音，提示：参数设置不合理。

　　机房编号：0001-9999

　　电池组号：01-99

　　电池组数：电池组数1～2组

　　整组类型：根据电池组电压选择。(多种电压类型的测试仪器，必须严格选择)

　　放电方式：

　　恒流：应不大于仪器的电流规格值，超出，仪器提示

　　恒功率：48V: 设定功率最大值=(整组类型*1.2*最大放电电流/1000)KW

　　放电小时率：0.5-10小时可选择。

　　整组电压下限：若用户放电时不需要监测整组电压，只需将终止条件中的整组电压设为0既可。

　　放电时长：时：分;最小1分钟;最大99小时59分。

　　设置完成并确认接线正确后，合上放电开关，按确定进入放电测试。

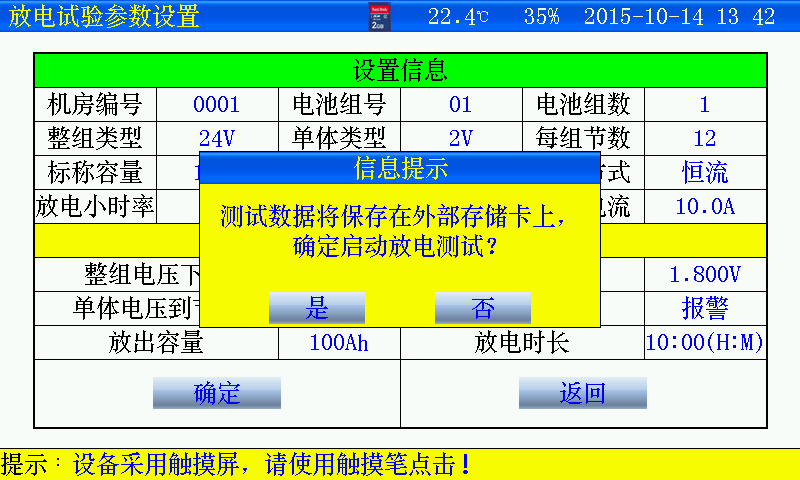

　　点击“是”启动放电

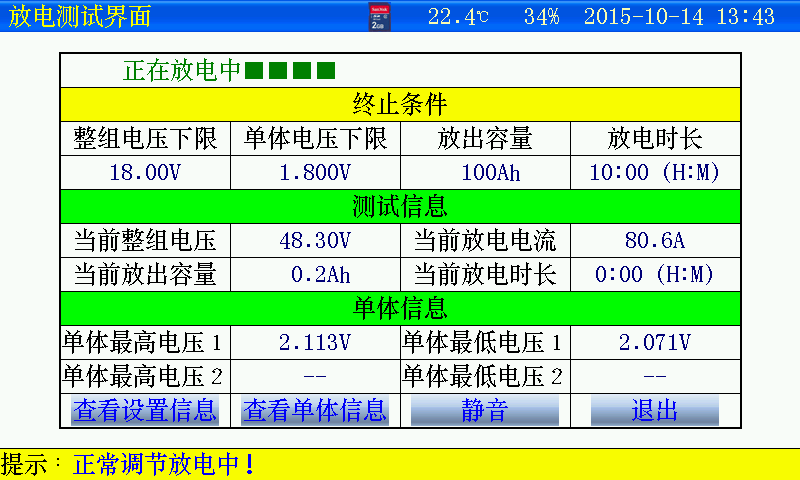

测试界面

　　达到报警条件的数据，将显示为红色。

　　查看设置信息：测试中可修改报警终止条件。

　　查看单体信息：显示电池组每节电池电压，显示电池组电压柱状图。(详见章节3.2.4)

　　静音：若达到报警条件，测试仪显示报警原因，并发出“笛…笛.笛...”的提示音，按此键可关闭报警。

　　退出：停止放电

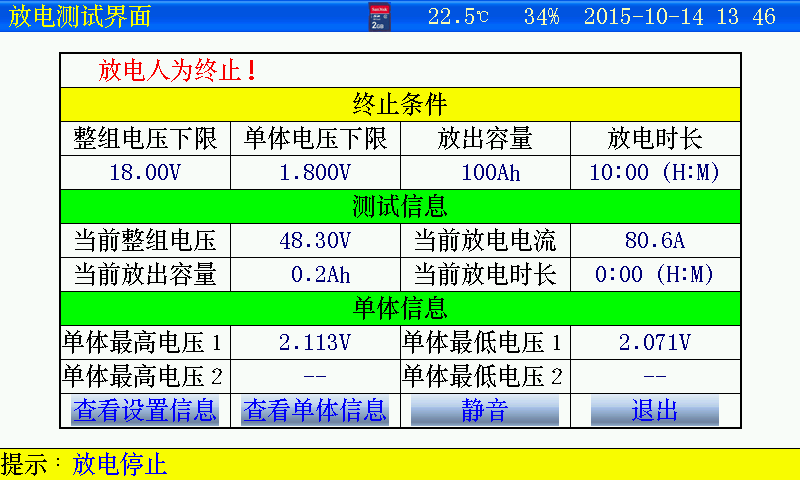

停止放电

　　人为终止或达到终止条件后，测试仪停止放电，进行散热，此时禁止关闭仪器电源，以免造成仪器损坏!散热结束后，显示测试结果。

　　测试完毕;

　　关闭放电开关，关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线。

DL/T 1397《电力直流电源系统用测试设备通用技术条件》中相关内容

　　蓄电池容量放电测试仪 battery capacity discharge tester

　　具有稳流特性和保护等功能的专用负载，主要用于电力直流电源系统中蓄电池电量评估的设备。

　　蓄电池温度 battery temperature

　　电解液平均温度值。在核对性放电试验用于容量-温度换算时，取放电开始的蓄电池附近环境温度。

　　稳流特性 stabilized current characteristic

　　蓄电池放电设备或装置在电池端电压变化过程中，保持放电电流恒定的性能。

　　恒流放电 constant current discharge

　　蓄电池以规定的恒定电流值向外电路输出所产生的电能的过程。

　　核对性放电试验 capacity check discharge test

　　在规定放电温度、放电电流、放电终止电压的条件下，人为通过恒流放电评估蓄电池荷电(容量)状况的过程。

　　核对性放电曲线 capacity check discharge curve

　　蓄电池恒流放电过程中，获得的蓄电池电压-时间变化曲线。
