优利克电力|蓄电池内阻测试仪之接口接线说明

发布日期:2022-06-13 浏览:1010 次

       蓄电池内阻测试仪可以在线检测单体电池的电压和内阻,将检测到的数据进行存储和处理,对电池故障进行报警,精确有效地判别单体电池的优良状况。接下来给大家讲解蓄电池内阻测试仪的接口接线说明。
  1 接口说明
蓄电池内阻测试仪

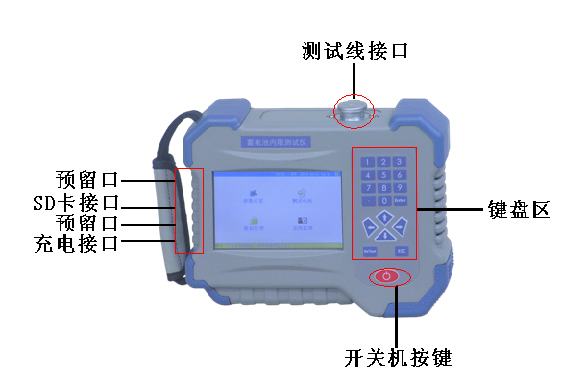

   测试线接口:打开保护盖,对准旋转插入。

   SD卡接口:插入SD卡处。

   充电接口:给仪表充电使用。

   键盘区说明:

   ▲▼tu移动选择。

   0-9数字区域

   Enter:确认。在测试界面,启动测试

   ReTest:在测试界面,重新测试

   ESC:返回。

  2 接线注意事项
蓄电池内阻测试仪

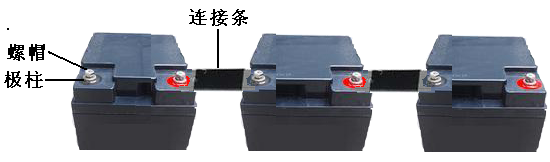

   测试中,请勿将测试夹,夹在螺丝帽上,这样会影响测试精度,可夹在极柱上或者连接条上。

   测试夹无法夹上的,请选择测试探针(选配件)

   电池参考内阻,要根据厂家提供为准,未提供,按仪表提供的为准,此参数对容量评估有影响。

  3 电池连接图
蓄电池内阻测试仪

  4 电池极柱上测试

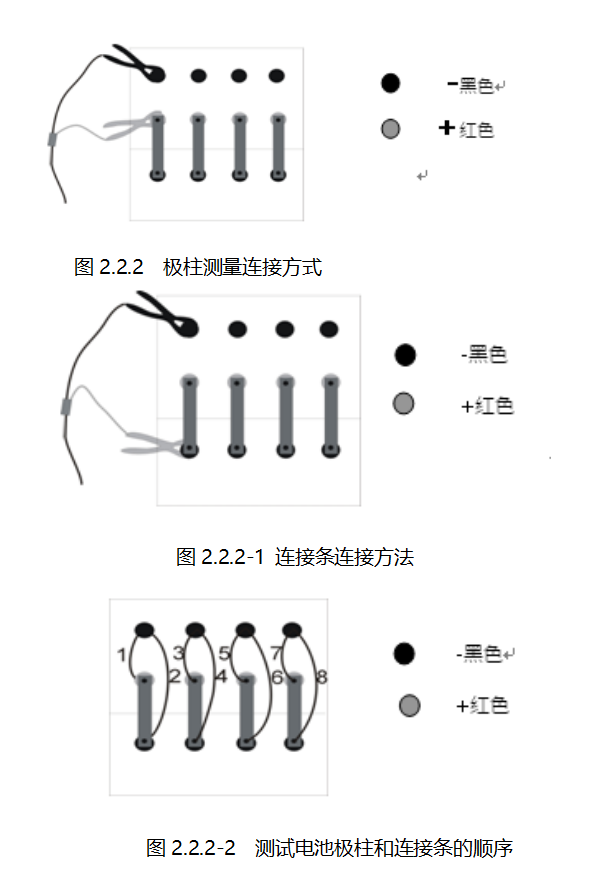

   在测试一组电池的时候,测试模式选择“在极柱上测量”, 测试完一节电池的极柱后,更换测试夹,夹到下一节上,然后才开始测试。如图2.2.2。

  5加测连接条测试

   当选择“加测连接条”模式时,先按照上图2_4_2的极柱测试连接方式加线,测试完一节电池的某一对极柱后再按图2_4_3连接,测试之间的连接条电阻。

   在测试一组电池的时候,必须测试完一节电池所有的极柱和连接条(加测连接条模式下)之后,才开始测试下一节电池,可以按照任何方向来测试一节电池的不同的极柱,但应确保测试每一节电池的方向是一致的,测试完一节电池的极柱后,若选择“加测连接条”再测试电池的连接条,然后才开始测试下一节电池的极柱。如图2_4-4 测试电池极柱和连接条的顺序,图中1、2、3、4..代表测试顺序。
