优利克电力|直流高压发生器可以做哪些测试?

发布日期:2022-05-16 浏览:1162 次

  直流高压发生器主要适用于电力、矿山、冶金、钢铁等企业的氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备的直流耐压试验。其中,绝缘电阻测试、绝缘产品直流耐压测试、电缆测试是最常用的三种测试用途。

  (1) 绝缘电阻测试

  绝缘电阻是电气设备和电路最基本的绝缘指标。当对电介质施加直流电压时,经过一定时间极化过程结束,流过电介质的漏电流所对应的电阻称为绝缘电阻。

  当使用直流高压发生器对被测材料加压时,被测材料上的电流不会瞬间达到稳定值,而是有一个衰减过程。在加压的同时,有大的充电电流流过,随后吸收电流缓慢下降,吸收电流很长一段时间,最后达到比较稳定的导通电流。测得的电阻值越高,达到平衡所需的时间就越长。因此,为了在测量过程中正确读取被测电阻值,应在该值稳定后读取。

  (2) 直流耐压和漏电测试

  为良好的绝缘,在直流电压的作用下漏电流很小。同时,在相同的直流电压下,通过绝缘的电流随着加压时间的延长而减小。在绝缘良好的情况下,随着外加直流电压的增加,由于离子运动加快,漏电流也会增加。但在不太高的电压范围内,漏电流随外加电压的增加呈线性关系,增加幅度很小。

  (3)橡塑电缆直流耐压试验

  试验后电压为电缆额定电压的3倍。在规定的试验电压下(试验电压每级增加0.5倍额定电压,每级停留1min,记录漏电流;注:如果漏电流与电压不成比例增加,必须及时分析检查。耐压前,用高压兆欧表检查被测电缆的绝缘情况。直流高压发生器的耐压,使用方法是常规的接法,一相接接直流高压发生器的输出,另两相接地;此时做的就是单相对相间及地之间的耐压。

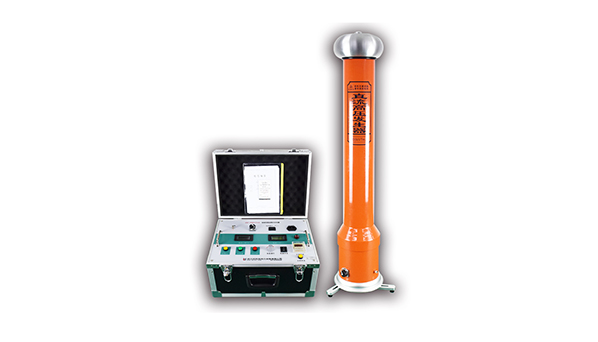

直流高压发生器
