优利克电力|直流高压发生器操作方法

发布日期:2022-05-18 浏览:811 次

  直流高压发生器操作方法

  一、直流高压发生器操作方法-空载升压试验

  1、检查仪器连接线有无断路和短路、破裂等。

  2、按照直流高压发生器接线图接线,主机、倍压筒以及放电棒的接地线都要使用专用接地线单独接到被试品的地线上(即一点接地),严禁各接地线相互串联。

  3、确保电源开关是关闭状态,同时将电压调节电位器归零,过电压保护整定值通常为试验电压的1.1倍。

  4、确保电源是220V交流电源,检查接线是否正确,同时也要检查高压放电棒的接地线是否可靠。

  5、接通电源开关,红灯亮,电源接通。

  6、按下绿色按钮,绿灯亮,高压接通。

  7、缓慢调节电压调节电位器,电压缓慢上升,缓慢升压至接近过压保护整定值时后,记录电压表读数,并验证记录值是否为电压整定值的1.1倍,检查主机及高压输出线有无异常现象及声响。

  8、将调压电位器归零,按红色按钮,切断高压输出并关闭电源开关。

  二、直流高压发生器操作方法-泄漏及直流耐压试验

  1、检查仪器连接线有无断路和短路、破裂等。

  2、按照直流高压发生器接线图接线,主机、倍压筒以及放电棒的接地线都要使用专用接地线单独接到被试品的地线上(即一点接地),严禁各接地线相互串联。

  3、确保电源开关是关闭状态,同时将电压调节电位器归零,过电压保护整定值通常为试验电压的1.1倍。

  4、确保电源是220V交流电源,检查接线是否正确,同时也要检查高压放电棒的接地线是否可靠。

  5、将高压微安表安装在倍压筒上的高压输出端,并将配套的专用高压线分别接到微安表和被试品上。

  6、检查主机、放电棒、倍压筒、试品连接线、接地线连接是否正确,接地线连接是否可靠,检查高压安全距离是否符合要求。

  7、接通AC220V电源开关,红灯亮,电源接通,按下绿色按钮,绿灯亮,高压通,可进行升压试验。

  8、缓慢调节调压电位器,开始升压,升压速度最好保持在每秒3-5kV。若是大电容试品升压时则需缓慢升压,同时在高压回路中串接限流电阻,实时观察电流表表头数值不能超过仪器额定电流值。若是小电容试品如氧化锌避雷器、磁吹避雷器等缓缓升压至所需的电压(电流)的95%,再缓慢升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC1mA测量时,先升至UDC1mA电压值,然后按下0.75UDC1mA按钮(黄色),此时电压即降至原来的75%,并保持此状态,此时可读取电流。测量完毕后,降压,将调压电位器回零后,按下红色按钮切断高压输出。若需再次升压,按下绿色按钮即可。

  9、试验完毕后,降压,将调压电位器回零,按下红色按钮,切断高压并关闭电源开关。

  10、对于氧化锌避雷器等小电容被试品,一般通过倍压通内部分压电阻放电。对电缆等大电容被试品一般要待被试品电压自放电至试验电压的20%以下,再通过配套的放电棒进行放电。待被试品充分放电后,将地线挂至高压输出端,才允许进行高压引线的拆除和更换接线工作。

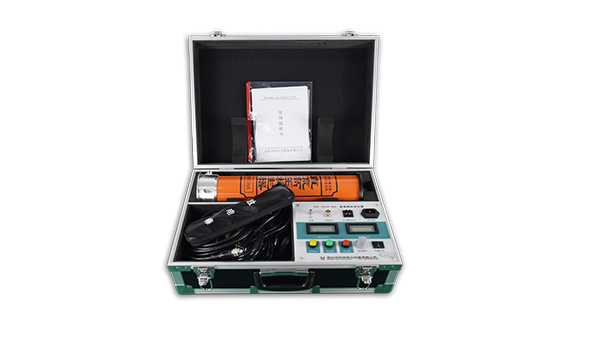

直流高压发生器
