优利克电力 | 如何精准开展反时限过流试验:流程、技巧与常见问题应对

发布日期:2025-04-23 浏览:1489 次

试验流程

试验前准备
  • 设备检查:确保试验所需的仪器设备,如继电保护测试仪、电流互感器、电压表等,均经过校准且处于良好的工作状态。检查试验线路的连接是否正确、牢固,避免出现接触不良等问题。
  • 资料收集:收集被试设备的相关技术资料,包括设备的额定参数、反时限过流保护的整定值等,以便为试验提供准确的依据。
  • 安全措施:在试验现场设置明显的警示标志,防止无关人员进入试验区域。确保试验人员熟悉安全操作规程,配备必要的安全防护用品。
试验接线

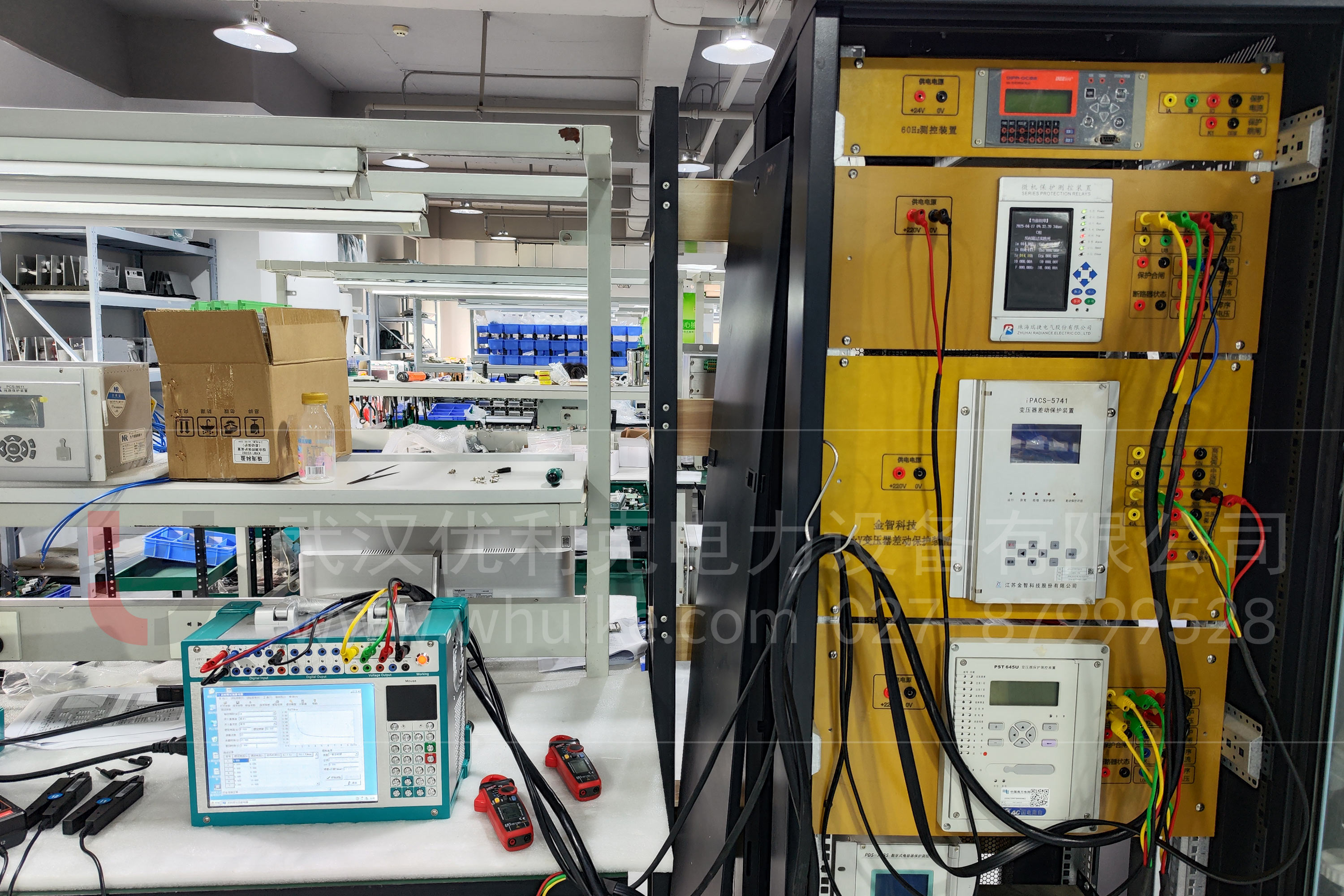

  • 一次回路接线:按照试验要求,将继电保护测试仪的电流输出端与被试设备的一次侧电流回路正确连接。对于三相设备,要注意接线的相序和极性,确保电流能够准确地施加到被试设备上。
  • 二次回路接线:将被试设备的二次侧电流回路与继电保护测试仪的电流输入端连接,同时将保护装置的跳闸出口回路与测试仪的开入量输入端连接,以便监测保护装置的动作情况。


参数设置
  • 电流参数:根据被试设备的额定电流和反时限过流保护的整定值,在继电保护测试仪上设置合适的试验电流值。一般先从较小的电流开始,逐渐增大电流,直到保护装置动作。
  • 时间参数:根据反时限过流保护的特性曲线,设置相应的时间参数。反时限特性通常有多种类型,如标准反时限、非常反时限、极端反时限等,需根据实际情况选择合适的特性类型,并设置对应的时间常数。


试验操作

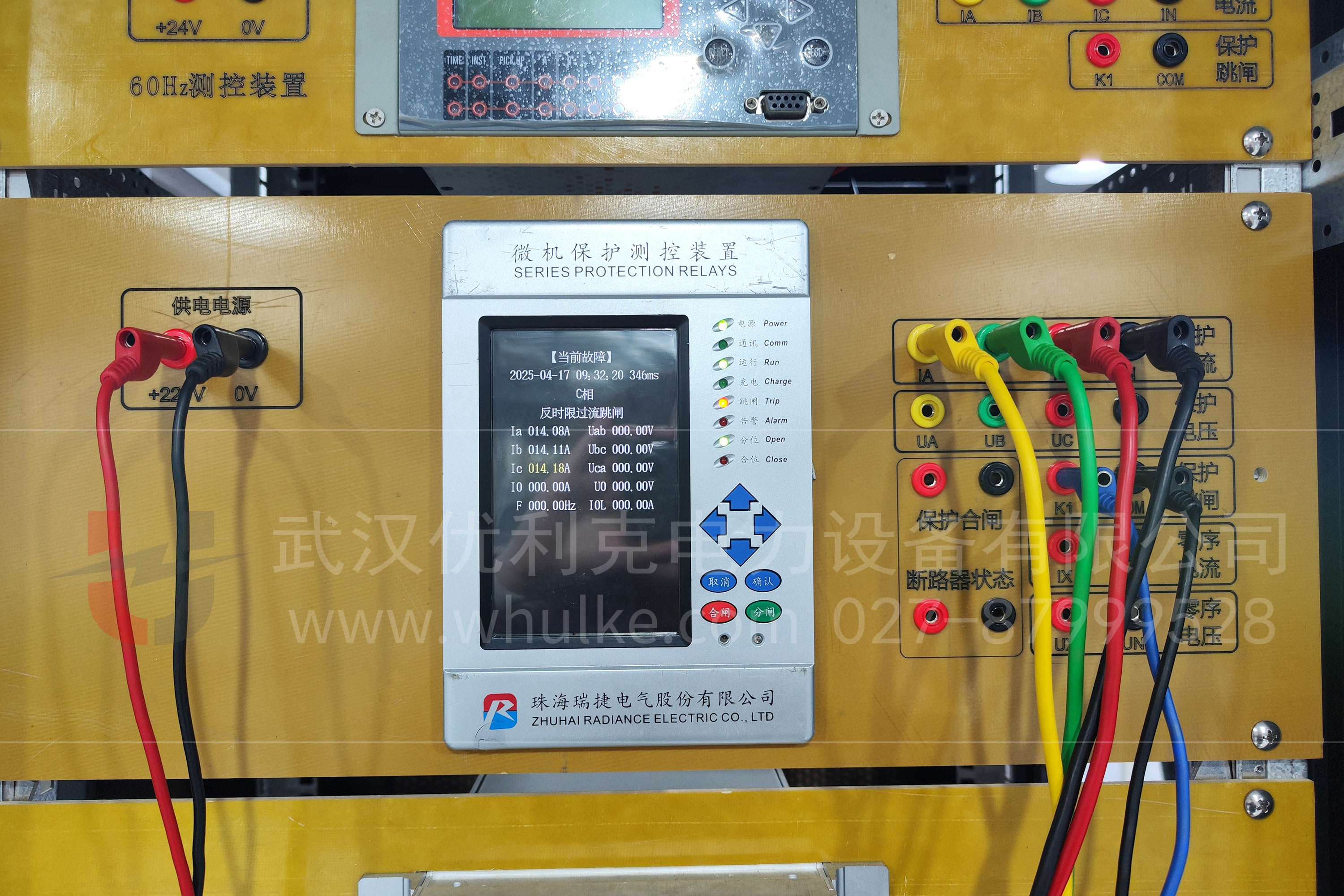

  • 施加电流:合上试验电源,按照设定的电流上升速率,逐渐增大施加到被试设备上的电流。同时,密切观察继电保护测试仪上显示的电流值和时间值,以及被试设备的运行状态。

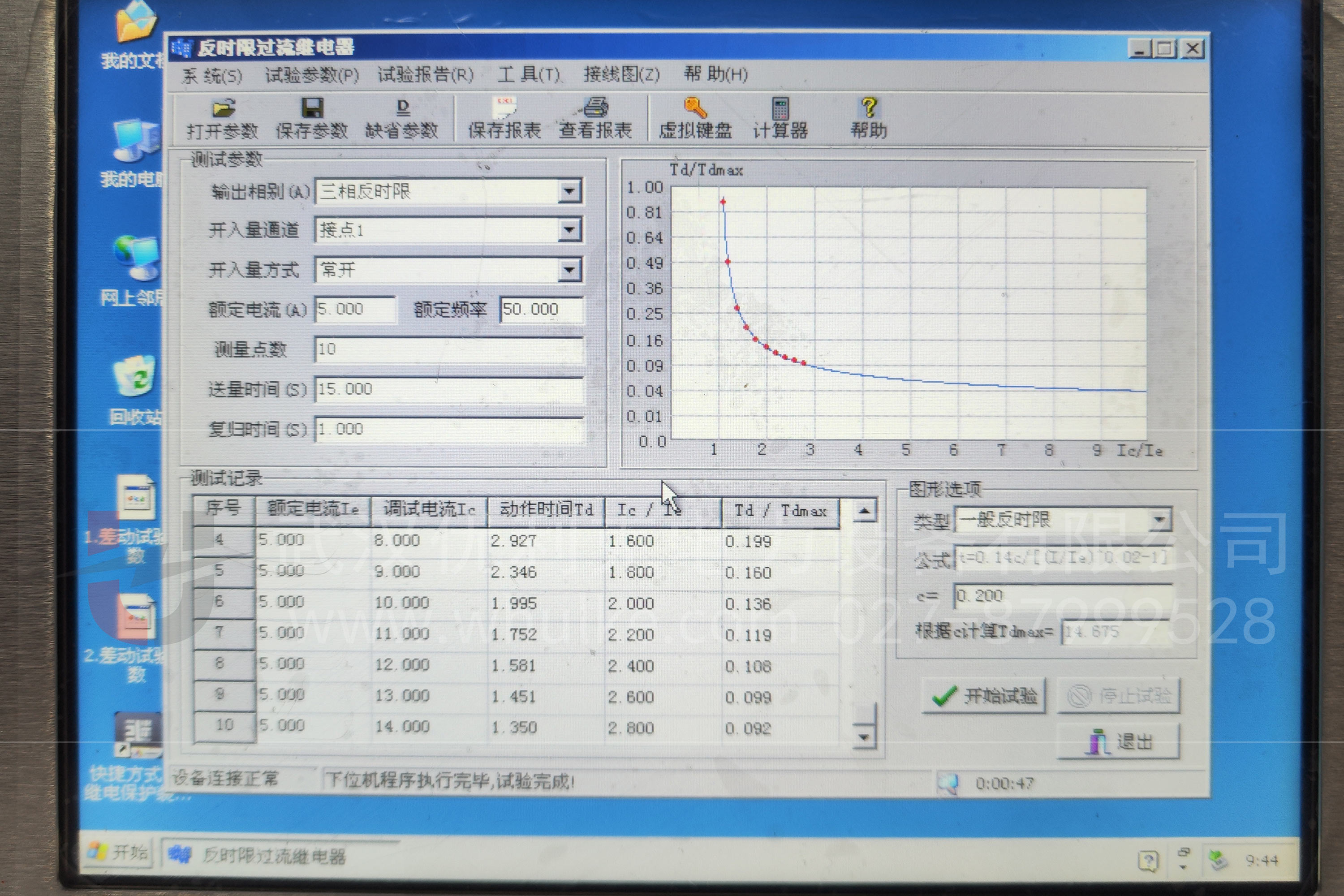

  • 记录数据:当保护装置动作时,记录下此时的电流值和动作时间。重复试验多次,获取不同电流值下的动作时间,以便绘制反时限过流保护的特性曲线。
试验后检查
  • 设备检查:试验结束后,断开试验电源,拆除试验接线。检查被试设备和试验仪器是否有异常发热、损坏等情况,确保设备安全。

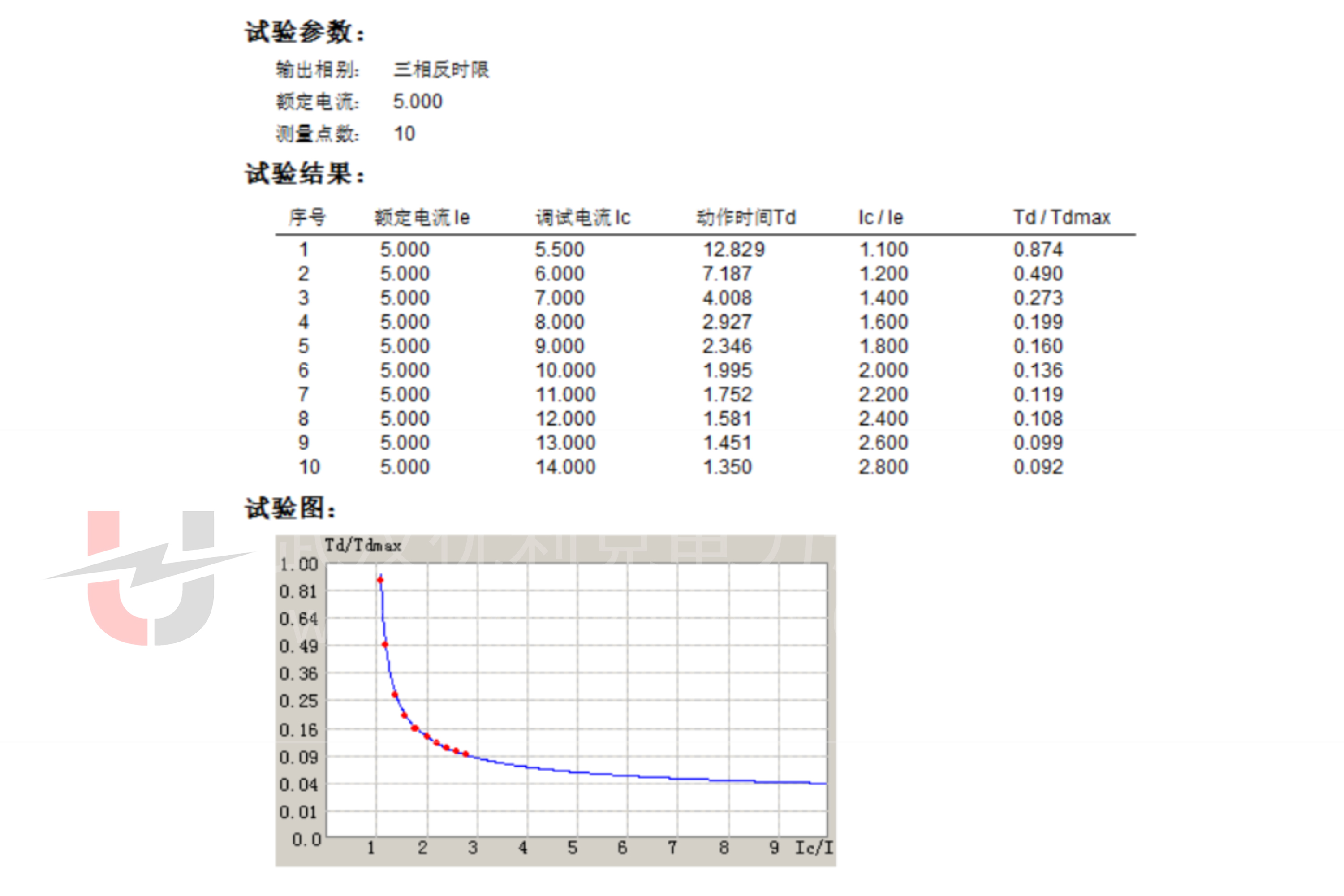

  • 数据整理:对试验过程中记录的数据进行整理和分析,绘制反时限过流保护的特性曲线,与设备的技术参数和整定值进行对比,判断保护装置的性能是否符合要求。

试验技巧

合理选择试验电流范围:在试验开始时,应选择较小的电流进行试探性试验,以避免过大的电流对设备造成损坏。然后根据保护装置的动作情况,逐渐调整电流值,直到获得准确的动作时间数据。一般来说,试验电流的范围应覆盖保护装置的整定值上下一定的区间,以便全面评估保护装置的性能。
精确控制电流上升速率:电流上升速率对反时限过流试验的结果有较大影响。为了获得准确的动作时间,应根据保护装置的特性和试验要求,精确控制电流上升速率。通常,电流上升速率不宜过快,以免保护装置来不及反应;也不宜过慢,否则会延长试验时间。一般可选择每秒上升额定电流的 10% - 20% 左右的速率。
利用测试仪的功能:现代继电保护测试仪通常具有多种功能,如自动扫描、多组试验参数设置、数据存储和分析等。在试验过程中,应充分利用这些功能,提高试验效率和准确性。例如,可以设置自动扫描功能,让测试仪自动按照设定的电流范围和步长进行试验,并记录下相应的数据;利用多组试验参数设置功能,可以快速切换不同的试验条件,进行对比试验。
多次试验取平均值:由于反时限过流试验中,保护装置的动作时间可能存在一定的分散性,因此为了获得较为准确的结果,应进行多次试验,并取平均值作为最终的动作时间。一般来说,试验次数不少于 3 次,且每次试验之间的误差应在允许范围内。

常见问题及应对

保护装置拒动
  • 原因分析:可能是试验接线错误、电流互感器极性接反、保护装置整定值设置错误、保护装置本身故障等原因导致。
  • 应对措施:首先检查试验接线是否正确,特别是电流互感器的极性和二次回路的连接是否无误。然后核对保护装置的整定值,确保其与设备的实际情况相符。如果以上检查都没有问题,可以对保护装置进行检查和调试,或者更换一台新的保护装置进行试验。
保护装置误动
  • 原因分析:可能是试验过程中受到外界干扰,如电磁干扰、电源波动等;也可能是保护装置的灵敏度设置过高,或者是设备本身存在隐性故障。
  • 应对措施:检查试验现场是否存在强电磁干扰源,如有必要,可采取屏蔽措施。同时,检查试验电源的稳定性,确保其电压和频率符合要求。对于保护装置的灵敏度设置,可以适当调整,使其符合设备的实际运行情况。如果怀疑设备存在隐性故障,可对设备进行进一步的检查和测试,排除故障后再进行试验。
动作时间不准确
  • 原因分析:可能是电流互感器的误差较大、继电保护测试仪的精度不够、试验环境温度变化等原因导致。
  • 应对措施:对电流互感器进行校验,确保其精度符合要求。如果继电保护测试仪的精度不够,可考虑更换一台精度更高的测试仪。同时,在试验过程中,尽量保持试验环境温度的稳定,避免温度变化对保护装置的动作时间产生影响。如果温度变化较大,可根据设备的技术资料,对动作时间进行温度修正。
