实操应用｜ULKE-S1200手提式六相继电保护测试仪 备自投 220V 调试实操教程

ULKE-S1200 手提式六相继电保护测试仪为武汉优利克电力设备有限公司自主设计研发，仪器符合 DL/T624-1997标准，专为现场二次保护校验打造，尤其适配备自投、变压器差动等复杂微机保护试验，下面以南瑞 PCS-9651 备自投装置为例，分享 220V 工况下实操调试流程。

一、产品核心优势（备自投测试场景）

1. 六相电压六相电流独立输出，0.2 级测试精度，DSP+FPGA 硬件架构，16 位 DAC 波形输出，保障模拟量输出精准稳定。
2. 内置独立直流辅助电源，可输出 220V 直流，直接为备自投装置提供工作电源，无需额外外接电源，简化现场接线。
3. 8 路开关量输入、4 路开关量输出：采集保护跳合闸动作信号，模拟四路断路器分、合位置接点，完整复现备自投全部位置逻辑；时间测量精度可达 1ms，精准记录跳合闸动作时序。
4. 状态序列试验模块，最多支持 20 个状态自定义编辑，可完整模拟 “正常充电-故障失压-备自投合闸” 全流程，适配各类国产备自投装置逻辑验证。
5. 手提轻量化机身（整机约 15kg），支持本机操作 + 外接笔记本双模式，兼顾变电站现场柜前调试与实验室检定；兼容南瑞、许继、四方等主流厂家备自投、线路、差动保护试验。

二、试验前准备

1. 测试仪与被测备自投装置外壳可靠接地；
2. 核对备自投装置定值，投入相关功能压板；
3. 检查测试线缆完好，确认功放输出处于关闭状态后再进行接线；
4. 确认测试仪直流辅助电源输出 220V，给 PCS-9651 备自投装置提供工作电源。

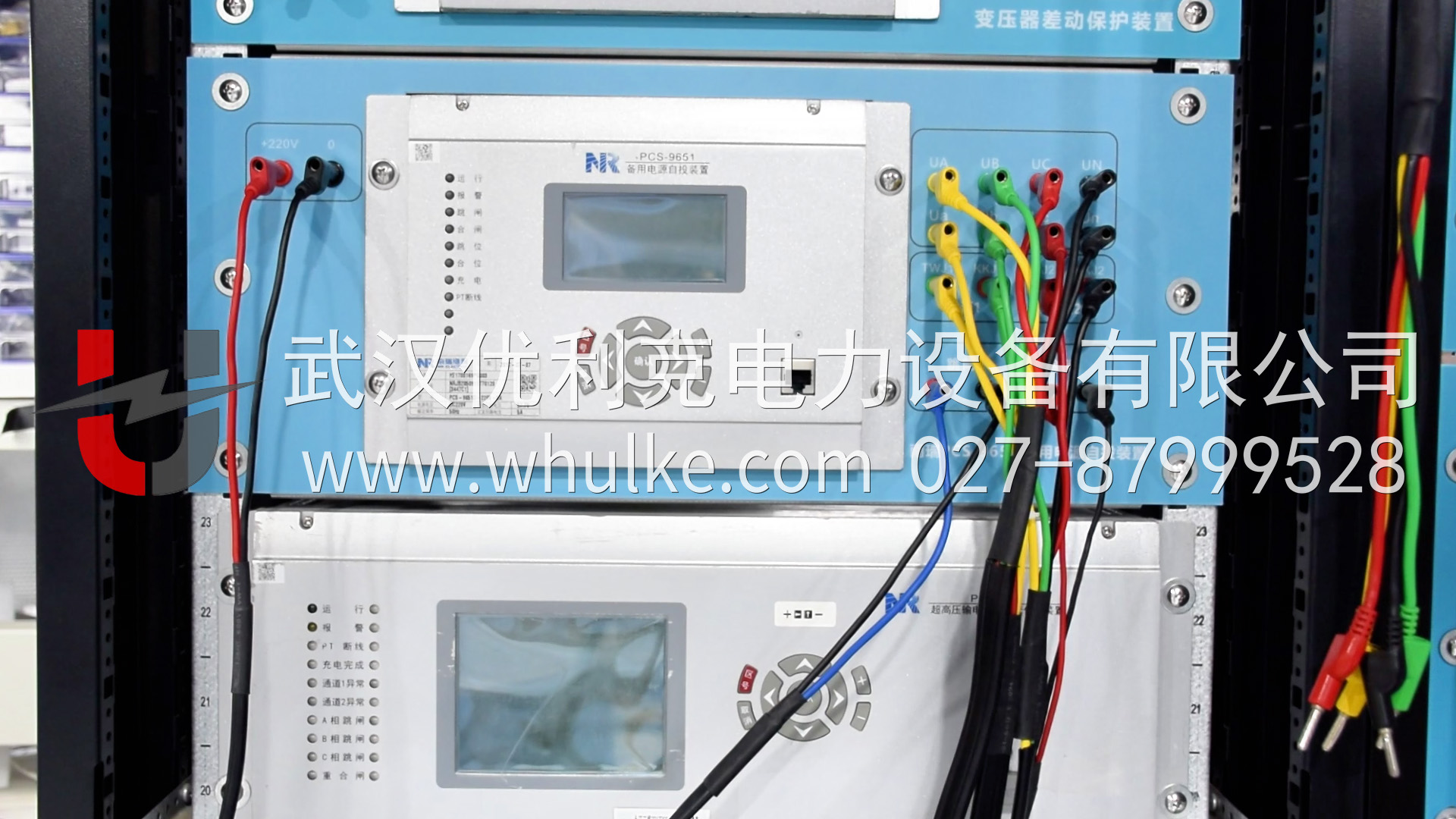

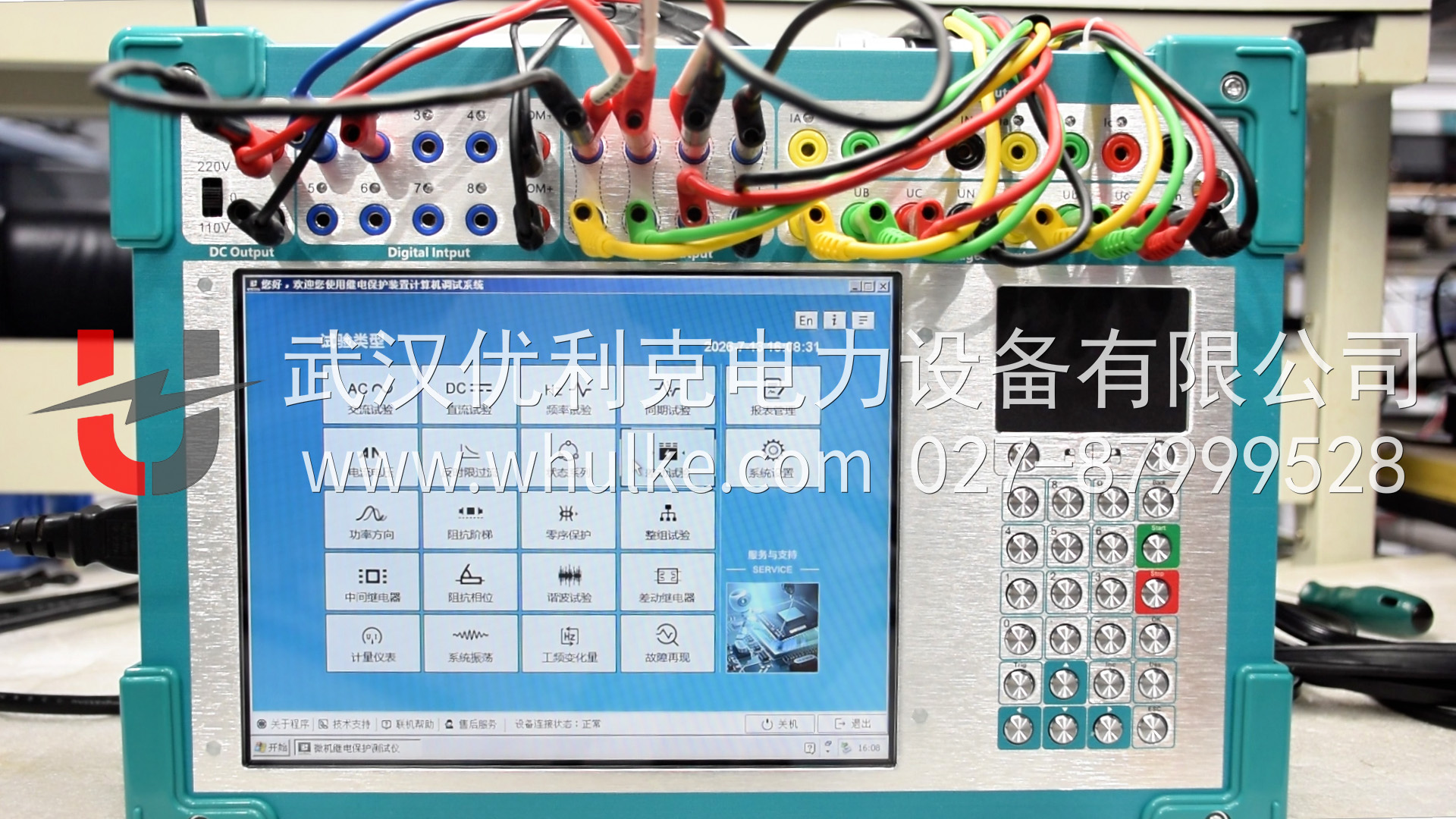

三、220V 工况实操接线

1. 装置供电回路：测试仪直流辅助电源输出 ±110V 端子，串联输出 220V 直流，接入 PCS-9651 装置工作电源端子。
2. 开关量输入（开入）
   • 开入 1：接入电源一跳闸出口接点；
   • 开入 2：接入电源二合闸出口接点；
   • COM 公共端子接 220V 电源正极，采集保护跳合闸动作信号。
3. 开关量输出（开出）
   • 开出端子上端统一并联接 220V 正极；
   • 开出下端分别接入：1# 电源跳位、1# 电源合位、2# 电源跳位、2# 电源合位；利用测试仪无源开出模拟断路器位置，无需接入实际断路器。
4. 模拟电压回路：测试仪六路电压输出分别接入备自投两路进线电压采样端子，模拟两路进线正常带电、失压故障工况。

接线全部完成，再次核对接线极性，确认无错接、虚接，再开启测试仪功放电源。

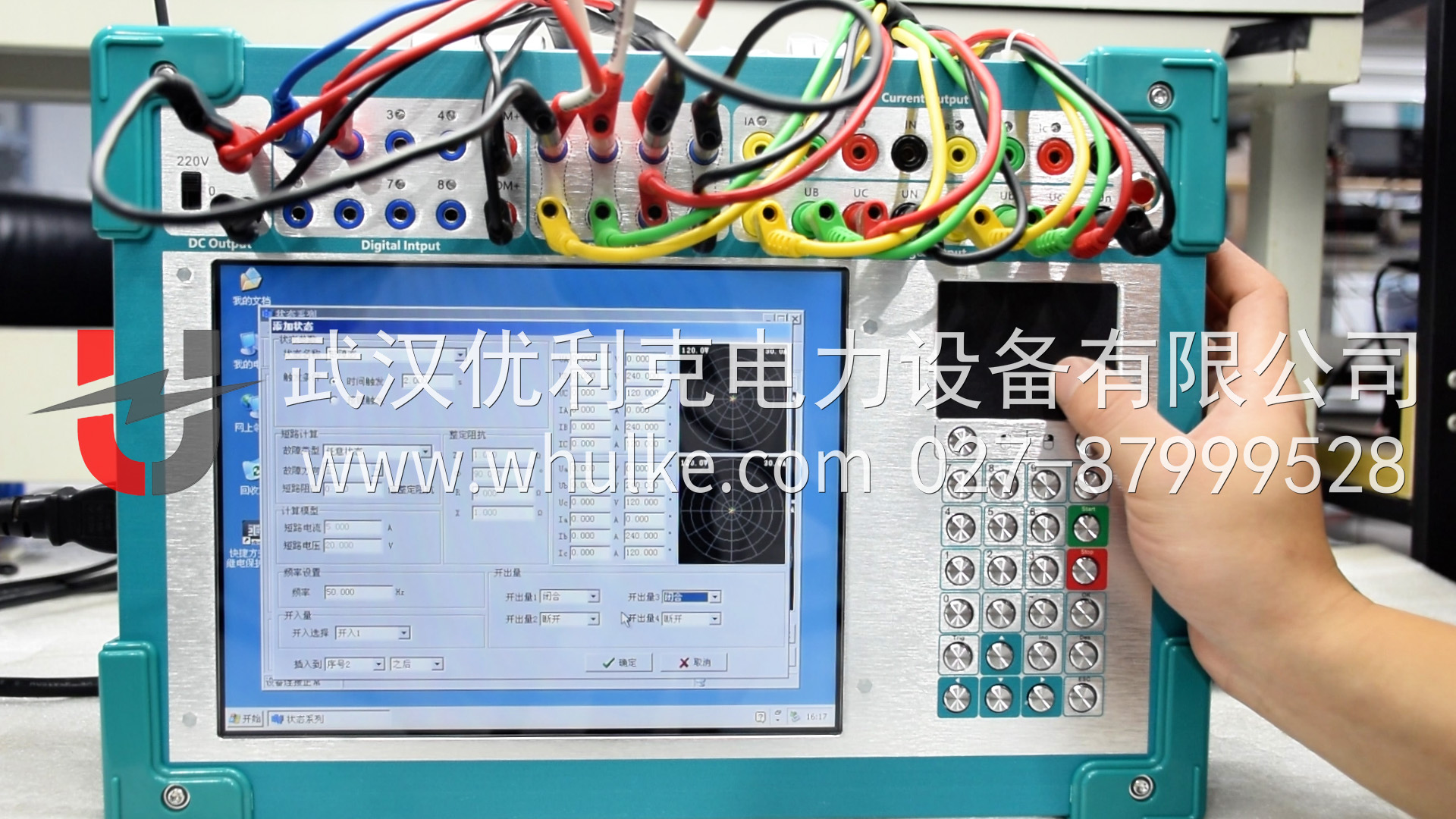

四、状态序列参数设置（备自投完整逻辑模拟）

进入测试仪软件【状态序列】模块，设置 3 个连续状态，模拟正常运行充电→进线失压故障→备用电源合闸投切全过程。

状态 1｜正常充电状态（维持时间 20s）

相电压输出 57.735V，模拟进线额定电压； 开关量输出设置：1# 电源合闸位置闭合，2# 电源分闸位置闭合；

预留充足时间，等待备自投完成充电，备自投充电完成是动作必要前提。

状态 2｜进线故障失压状态

六路电压置 0V，模拟工作电源失压故障； 监视开入量 1，捕捉 1# 电源跳闸出口信号，记录跳闸动作时间； 断路器位置信号保持不变。

状态 3｜备自投合闸动作状态

电压继续保持 0V； 监视开入量 2，捕捉 2# 备用电源合闸出口信号，采集合闸动作时间； 更新断路器位置信号：1# 电源跳位闭合。

参数配置完成，点击【开始试验】，仪器自动顺序执行各状态。

试验合格现象：测试仪自动记录跳闸、合闸动作时间；备自投装置正确跳开 1# 工作电源、合上 2# 备用电源，装置动作信号、指示灯与逻辑一致。

五、现场安全操作注意事项

1. 有源接点试验务必核对 COM 公共端极性，防止接线错误损坏保护装置与测试仪；
2. 备自投试验必须确认装置充电完成，未充电条件下备自投不会执行投切逻辑；
3. 试验结束，优先关闭功放输出，再断开外部接线，做好试验数据、报告保存；
4. 仪器为精密测试设备，禁止潮湿环境作业，搬运轻拿轻放，保持通风散热通畅。

六、应用总结

ULKE-S1200手提式六相继电保护测试仪完整满足 DL/T624-1997 标准，除备自投试验外，还可完成差动保护、过流保护、反时限、功率方向、谐波、同期等几乎全部微机继电保护校验项目。手提便携的设计特别适合工程调试、变电运维、第三方电力检测单位的户外及柜前现场作业，是电力二次调试的一体化测试设备。
