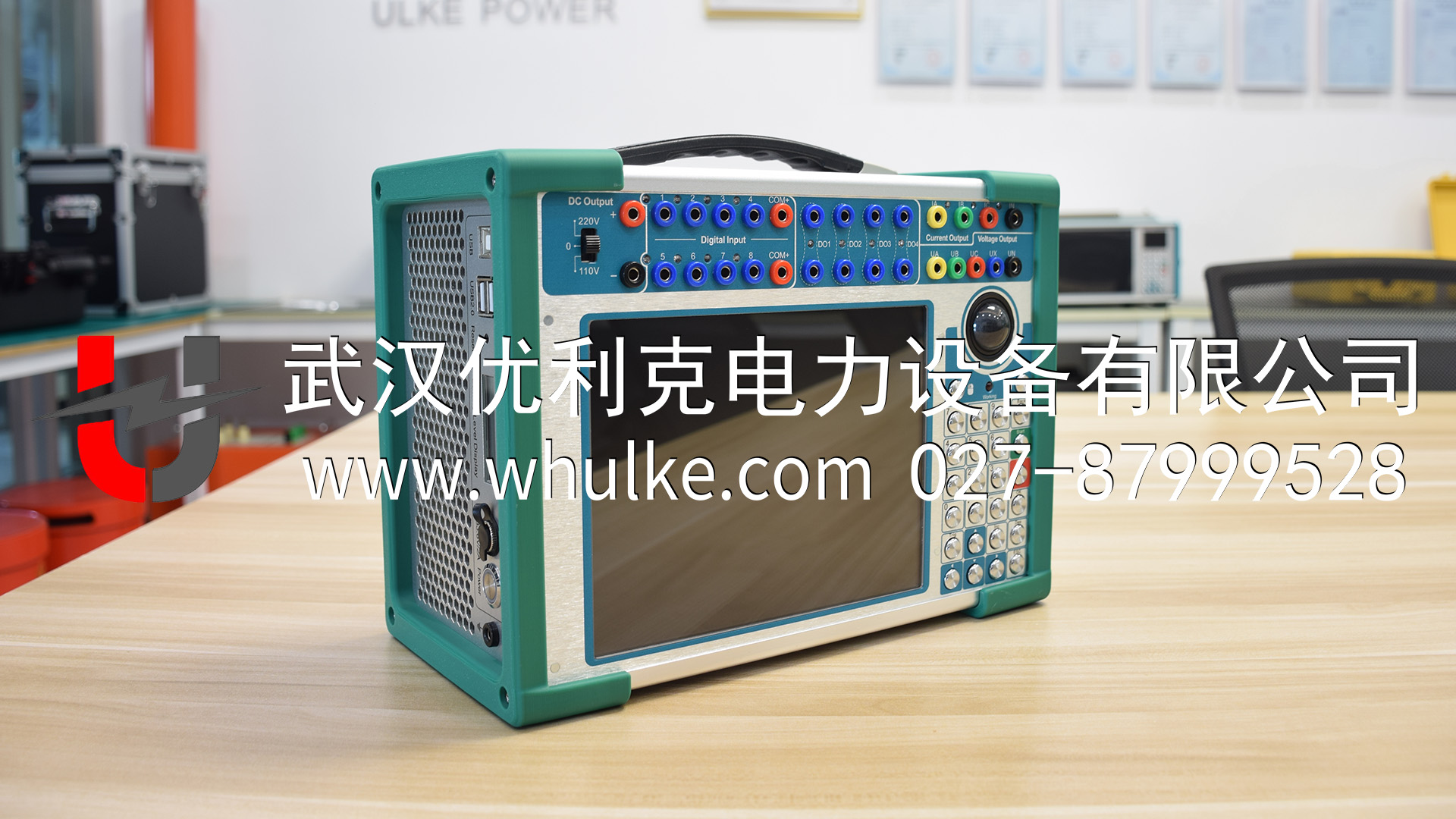

在变电站检修、电力基建、继电保护定检工作中，测试精度直接决定保护校验结果是否可靠。武汉优利克电力 S10C 便携式
继电保护测试仪，达到 0.1 级测量精度，兼顾轻量化机身与专业级测试能力，完美适配多行业多工况下继电保护调试校验工
作。
核心产品亮点
0.1 级高精度输出
采用DSP+FPGA 主控架构，16 位 DAC 数模转换，基波每周输出 2000 点高密度正弦波，波形平滑失真小。
- 交流电流：0‑10A / 相，精度0.1%±5mA；三相并联最大 28A；
- 交流电压：0‑120V / 相，线电压最高 240V，精度0.1%±5mV；
- 相位输出：0‑360°，精度 0.2°；频率 0‑1000Hz，精度 0.01Hz；
- 直流电流输出 0~±5A / 相，精度 0.2%±5mA；直流电压 0~±160V，精度 0.2%±5mV；
- 时间测量 1ms‑9999s，计时分辨率可达 1ms。
高保真线性功放，兼顾小电流测量精度与大电流输出稳定性。支持软件自校准，无需拆机调节电位器，通过软件完成交流精
度、直流偏移校准，长期使用精度稳定，降低维护成本。
轻巧便携，现场移动作业无忧
整机体积 315×155×235mm，重量仅5.6Kg，手提便携设计，适合频繁转场、狭小开关柜空间、户外现场试验。
搭载 8 寸 LED 真彩显示屏（800×600 分辨率），配备滚迹球鼠标 + 实体快捷按键；支持单机独立操作，也可外接笔记本电脑
控制，软件完全通用，无需重新学习操作逻辑。
内置 Windows XP 嵌入式系统，自带系统恢复功能，规避非法关机、误操作导致系统崩溃，试验数据默认存储 D 盘，保障数
据安全。
全套试验模块，覆盖绝大多数继保校验需求
严格遵循国标GB/T 7261‑2016、DL/T 624‑2010标准，内置 22 大试验功能模块，一台搞定全部常规继保试验：
基础试验：交流试验、直流试验、频率试验、同期试验、电流 / 电压继电器测试
继电器测试：功率方向、反时限过流、中间继电器、差动继电器
微机保护校验：阻抗阶梯、零序保护、阻抗相位特性、工频变化量
主变保护：差动试验（比例制动、谐波制动）、谐波试验
整组逻辑：整组试验、状态序列、备自投试验、系统振荡、故障再现（COMTRADE 录波回放）、计量仪表测试
特别针对变压器差动保护、备自投装置优化试验逻辑，支持边界搜索、定点测试，自动生成特性曲线；支持手
动 / 自动试验、动作停止 / 动作返回模式，自动记录动作值、返回值、动作时间，自动计算返回系数，试验结
果一键保存报表、打印输出。
全方位安全设计，守护人员与设备安全
仪器完备安全防护机制：
1. 完整接地端子，试验前可靠接地，防止电击风险；
2. 电流开路、电压短路硬件告警指示灯 + 蜂鸣报警；
3. 功放集成过热、过流、过压、短路全套硬件保护，电流回路允许开路；
4. 独立散热风道，机器工作请勿遮挡风扇孔；
5. 说明书配套全套接线示意图，降低现场接线失误。
应用场景
电力系统变电站
用于省 / 市 / 县各级变电站二次设备定检、预试、改扩建工程调试。完成线路距离保护、零序保护、重合闸、主变压器差动
保护、后备保护、备自投、同期装置、低周低压减载装置校验，保障变电站二次保护可靠投运。
发电厂（火电 / 水电 / 新能源电站）
适配发电机‑变压器组整套保护试验，可开展发电机失磁保护、复合电压闭锁过流、主变差动比例制动、谐波制动、自动准
同期、厂用电备自投测试，满足电厂检修、机组投产前调试。
工矿企业自备电站、配电室
大型工厂、矿山、化工园区自备变电站、高压配电室继电保护校验。对企业内部高压综保、电动机保护、电容器保护、备
自投装置进行定期检测，规避企业供电故障风险。
电力工程、检测调试单位
电力施工公司、第三方电力检测机构，设备轻便易携带，可奔赴多个项目现场开展继电保护调试，自动输出标准化试验报
表，满足工程竣工、验收资料归档要求。
科研教学实训
电力院校、实训机构继保实训教学，可模拟各类短路故障、谐波、系统振荡等工况，用于微机保护、电磁继电器实操教学；
也可用于电力设备厂家产品研发测试。
故障复盘分析
支持 COMTRADE 故障录波文件回放，故障再现功能，复现现场真实故障波形，用于保护动作异常排查、事故复盘分析。
