具有管线路径探测、电缆识别、管线接地故障查找、GPS测绘等多种功能。
多种探测模式:经典定位模式,导线巡航模式,信号曲线模式。;仪器下方内置高亮照明灯,方便夜间作业。

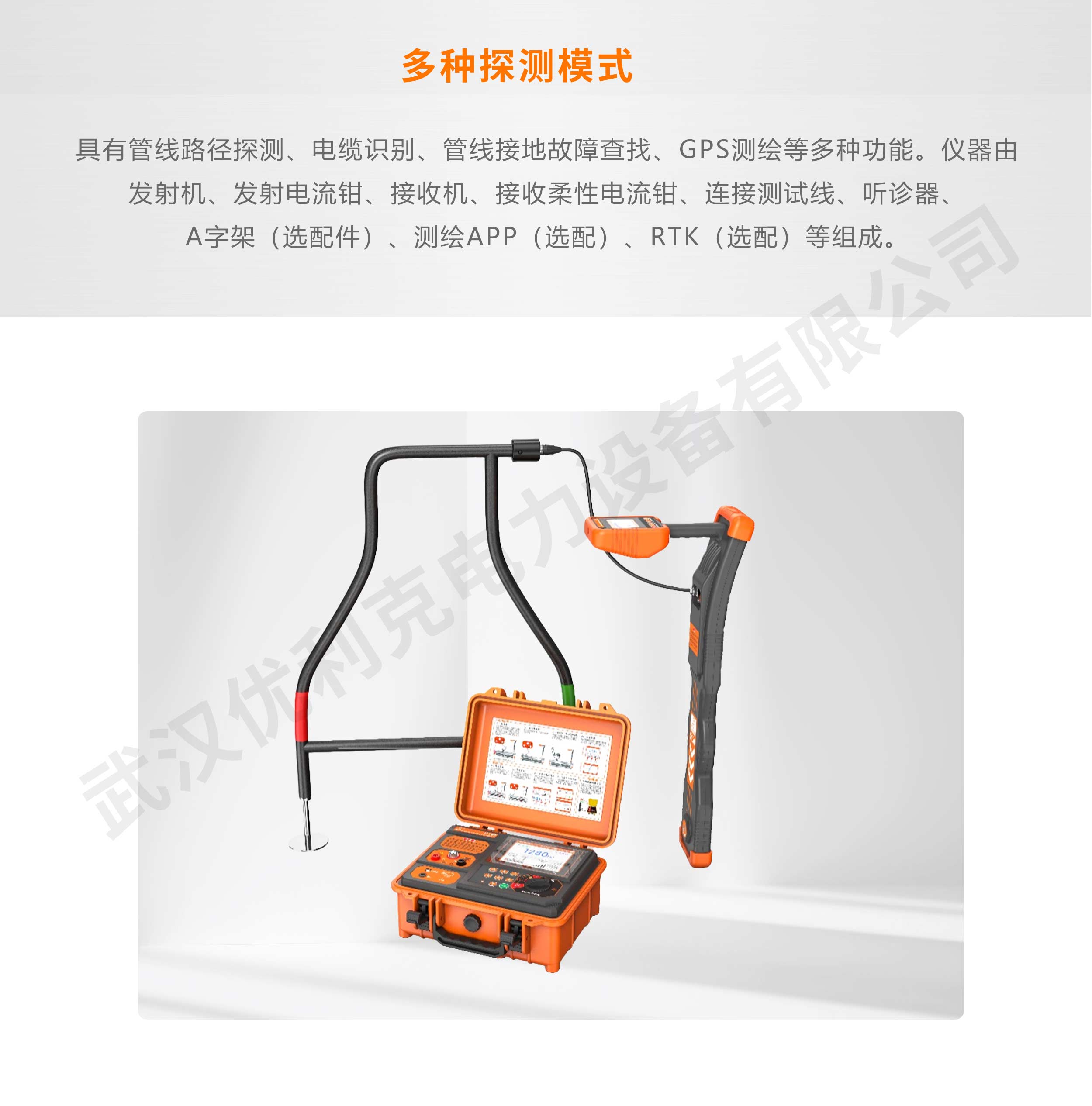

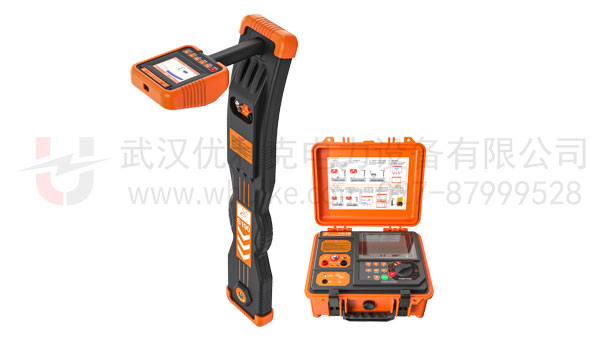

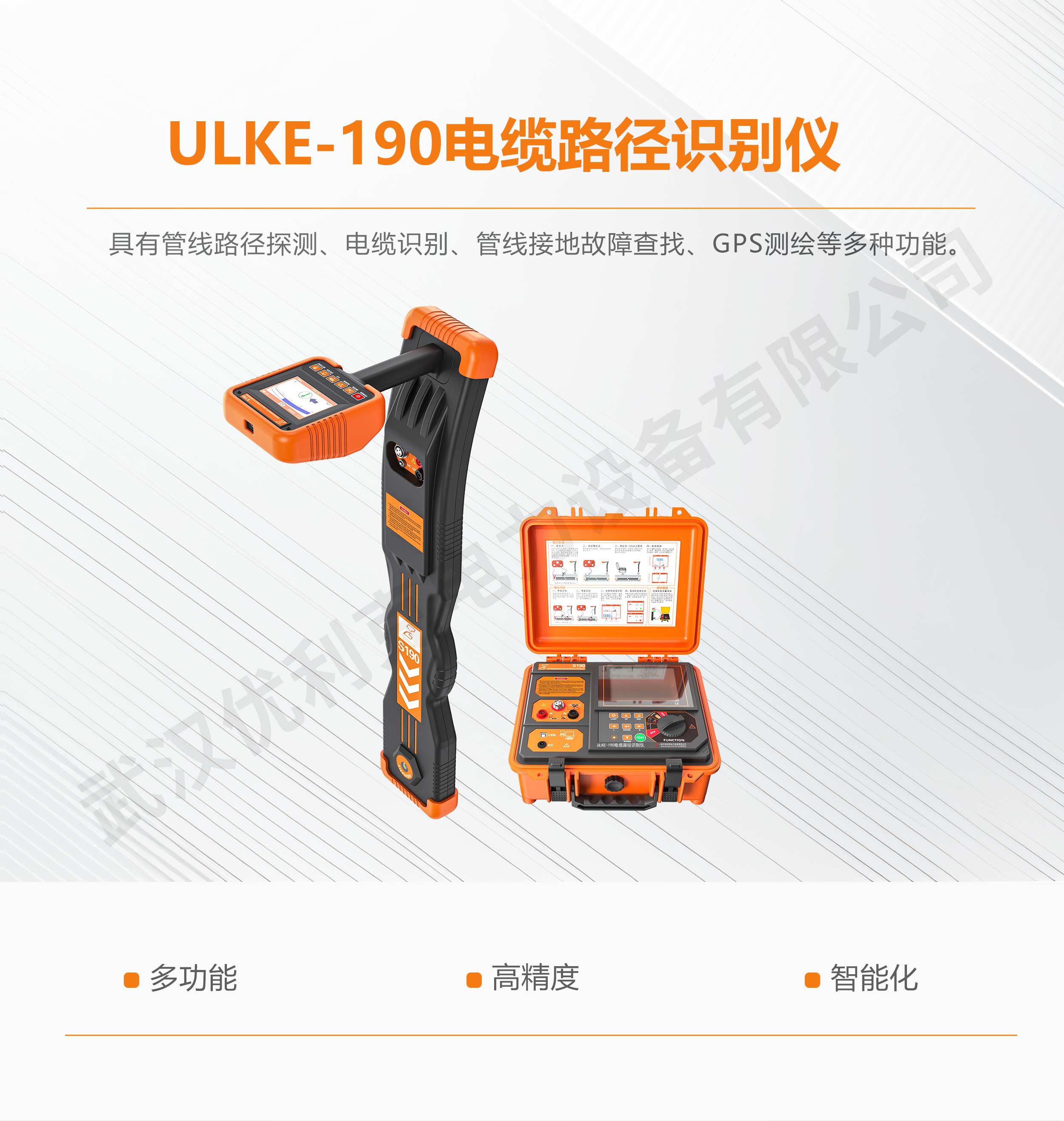

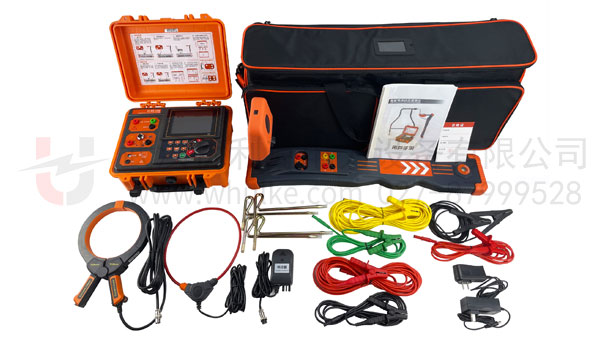

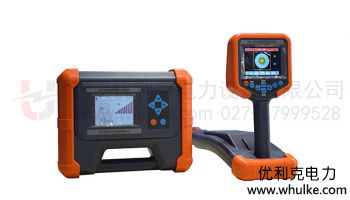

ULKE-190电缆路径识别仪是一款综合性能很强的路径探测仪器。具有管线路径探测、电缆识别、管线接地故障查找、GPS测绘等多种功能。仪器由发射机、发射电流钳、接收机、接收柔性电流钳、连接测试线、听诊器、A字架(选配件)、测绘APP(选配)、RTK(选配)等组成。
管线路径探测:能在非开挖的情况下,用于金属管线、地下电缆的路径探测、管线普查和深度测量。仪器使用多种滤波技术、具有一定抗干扰能力,能精准定位和测深,适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测,是管道维护单位的必备仪器之一。
1. 多种探测模式:经典定位模式,导线巡航模式,信号曲线模式。
2. 经典定位模式:罗盘、方向和信号幅值显示,直观显示管线左右方向。
3. 导线巡航模式:360°全方位管线路径指示,连续显示深度、电流和管线相对位置。界面简洁直观,无需经验即可进行操作。
4. 信号曲线模式:可显示历史信号强度曲线,通过观察不同位置信号强度曲线的变化,寻找线缆位置。

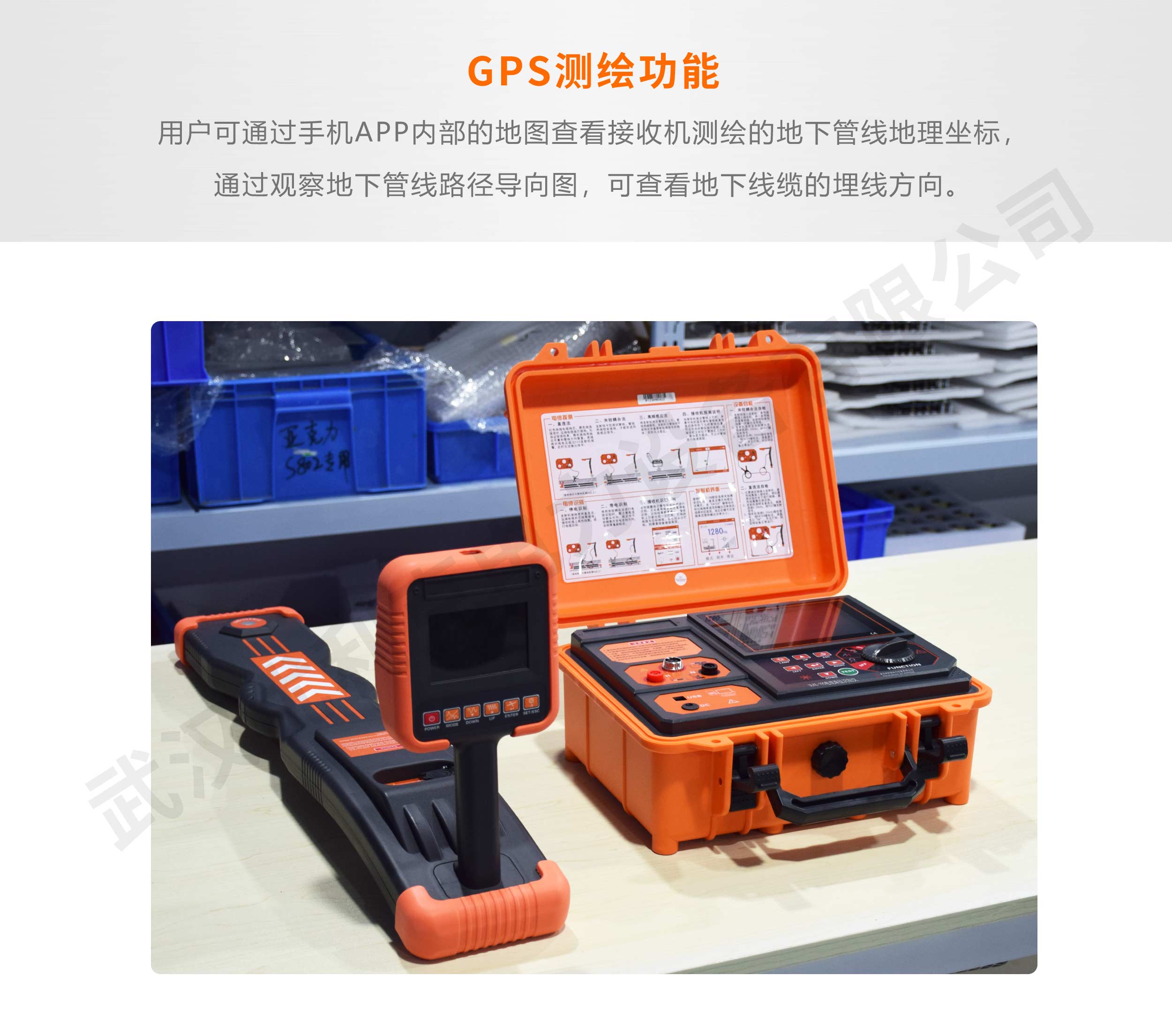

5. GPS测绘功能:用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标,通过观察地下管线路径导向图,可查看地下线缆的埋线方向。
6. 电流方向判定(部分频率),可通过标定电流方向,排除邻线干扰,防止跟踪错误。
7. 内置扫频测试功能,用户可通过扫频结果选择合适的信号频率进行管线测量,避免同频干扰。
8. 全数字化高精度采样处理:稳定可靠,超高灵敏度,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频和谐波干扰。
9. 接地故障查找(选配功能):发射机发射定位信号至故障线缆,使用A字架(选配件)可定位管线的接地故障定位点,箭头指示定位方向。
10. 多种探测频率:12种主动探测频率和4种被动探测频率。

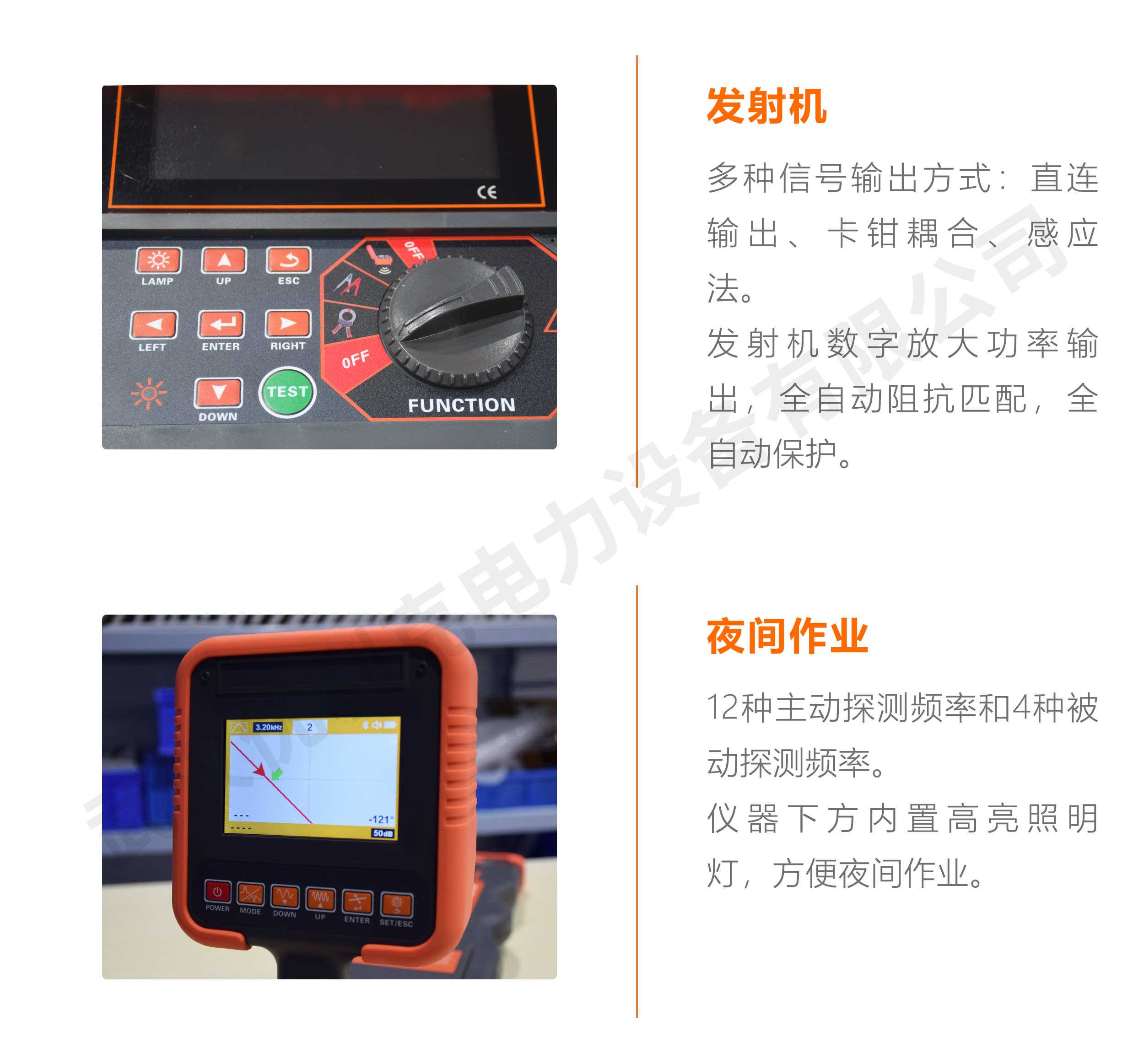

11. 发射机多种信号输出方式:直连输出、卡钳耦合、感应法。
12. 发射机数字放大功率输出,全自动阻抗匹配,全自动保护。
13. 仪器下方内置高亮照明灯,方便夜间作业。
接收机规格 | |
功能 | 管线探测(线缆位置跟踪、方向显示、深度测量、电流测量)、电缆识别、管线接地故障查找、管道测绘、云服务、蓝牙通讯 |
电源 | 7.4V DC 3400mAh可充锂电池 |
输入方式 | 内置接收线圈、柔性卡钳、听诊器 |
蓝牙通讯 | 支持蓝牙通讯进行仪表控制,以及连接手机APP进行各类数据处理 |
接收频率 | 主动探测频率:577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz 工频被动探测频率:50Hz、250Hz 射频被动探测频段:中心频率分为33kHz、82kHz |
管线探测模式 | 宽峰法、窄峰法、音谷法 |
管线探测显示 | 经典定位模式,导线巡航模式,信号曲线模式 |
管线探测 检测范围 |
直连法:一般可以达到线缆长度0~20公里,主要由接地电阻、线缆电阻和线缆埋地深度决定 耦合法:一般可以达到线缆长度0~10公里,主要由接地电阻、线缆电阻和线缆埋地深度决定 感应法:适用于埋地深度小于2m的线缆 |
深度和电流 | 自动读取电缆深度和电流值 |
管线测量深度 | 0~20m |
深度精度 | 平面位置精确定位精度:目标电缆或管线的中心轴线位置: ±5%(埋深在0~3m)±10%(埋深在3m~20m) |
正误提示 | 排除邻近电缆干扰,在测量有邻近电缆时,根据邻近电缆反馈的不同信号强度与测量电流相位可以区分邻近电缆的测量,在跟踪电缆的过程中,观察相位表盘和指针指向,区分被测线缆和邻近线缆 |
声音指示 | 随信号强度变化的调频音调 |
抗干扰能力 | 极窄的接收频带,独特的数字处理方法,能充分抑制邻近运行电缆及管道的工频及谐波干扰 |
干扰距离 | 使用耦合法和感应法时,发射机均会在近距离内产生干扰,干扰的距离和发射功率及频率有关,功率越大、频率越高则干扰越强。 接收机不受发射机干扰的最小距离往往需要试验确定: 管线探测:耦合法5m之外,感应法20m之外可确认为无干扰 电缆识别:耦合法2~5m之外可确认为无干扰 |
电缆识别 | 鉴别方式:柔性卡钳智能鉴别、听诊器鉴别; 可标定电缆数量:1~10条; 标定值:接收信号与发射信号的电流百分比在标定值75%~135%之间为识别成功条件之一; 方向性:发射钳、接收钳与加载信号必须方向一致,为识别成功的条件之一 |
电缆识别 检测范围 |
直连法:可识别回路电阻为0Ω~8kΩ的信号 (一般可以达到线缆长度0~20公里,主要由接地电阻与线缆电阻决定) 耦合法:可识别回路电阻为0Ω~1kΩ的信号;(一般可以达到线缆长度0~6公里,主要由接地电阻与线缆电阻决定) |
LED夜间照明 | 接收机具有LED手电筒功能 |
液晶 | 3.5寸彩屏液晶 |
尺寸 | 约290mm(长)×128mm(宽)×700mm(高) |
质量 | 约1.90kg |
充电器 | DC 8.4V 1A |
照明灯功率 | 1W max |
连接接口 | 1*mini-B USB接口(用于固件升级) 1*DC充电口 1*柔性卡钳连接插座 |
柔性电流钳 | 长约620mm,线径约8mm |
线圈内径 | φ200mm(可以根据需要定制更大口径) |
听诊器尺寸 | 长宽厚约111mm×60mm×27mm(听诊器选配) |
引线长度 | 听诊器引线长度:约3m |
工作温湿度 | -10℃~40℃;80%Rh以下 |
存放温湿度 | -10℃~50℃;≤95%RH, 无结露 |
耐压 | AC3700V/rms(外壳上下两端之间) |
适合安规 | IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2 |
发射机规格 | |
功能 | 多种频率信号发射方式 |
电源 | 11.1V DC 12800mAh可充锂电池 |
输出方式 | 直连法、卡钳耦合法、感应法 |
输出频率 | 577Hz,640Hz,1280Hz,2.56kHz,3.20kHz,4.09kHz,8.19kHz,10kHz,33kHz,66kHz,82kHz,201kHz |
输出功率 | 10W max,10档可调 |
阻抗 | 全自动实时阻抗匹配和保护功能 |
直连输出电压 | 150Vpp max |
电路保护 | 具有过载和短路保护 |
液晶 | 5.6寸LCD彩屏液晶 |
仪表尺寸 | 约320mm(长)×275mm(宽)×145mm(高) |
质量 | 发射机约3.85kg;发射钳约1.18kg |
充电器 | DC 12.6V 2A |
发射钳尺寸 | 长宽厚297mm×194mm×39mm |
发射钳内径 | φ150mm |
发射钳线长 | 3m |
测试线 | 红色测试线3m,黑色测试线3m |
连接接口 | 1*Type-B USB接口(用于固件升级) 1*DC充电口 1*信号发射钳连接插座 2*直连测试线接口 |
抗压 | 发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力 |
耐压 | AC 3700V/rms(仪器箱顶面与底面之间) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
本公司生产全面贯彻 ISO9001:2015 质量管理体系认证证书及文字商标和图片商标注册
本公司与武汉各大高校和武汉高压研究所有着紧密合同关系,有着明细的技术优势和稳定技术方案
公司具有专业的销售和技术支持团队随时了解和客户沟通产品的应用情况,提供一对一高效专业的服务

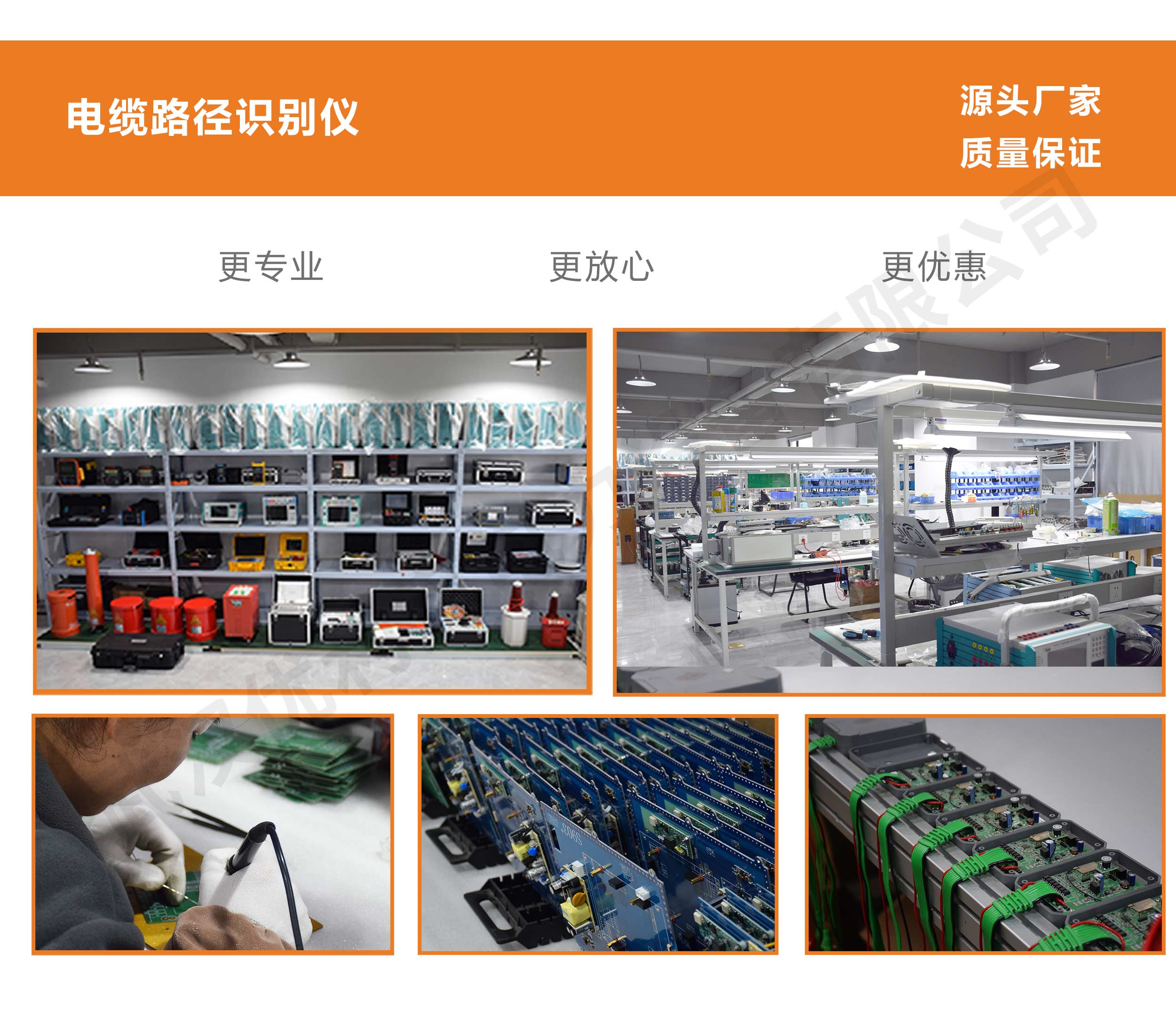

产品全部执行ISO9001质量管理体系,SMT自动化的生产,半成品检测,成品检测拷机,让每一个产品都经过5次以上的100%测试,确保产品质量100%
