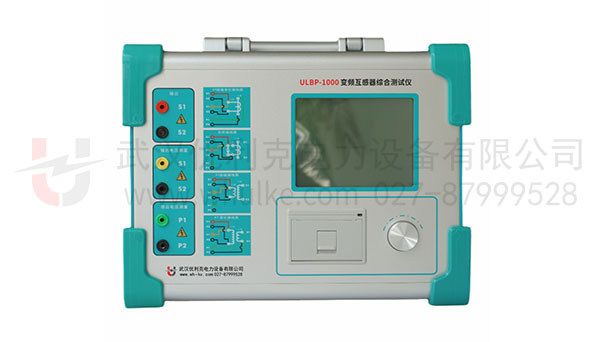

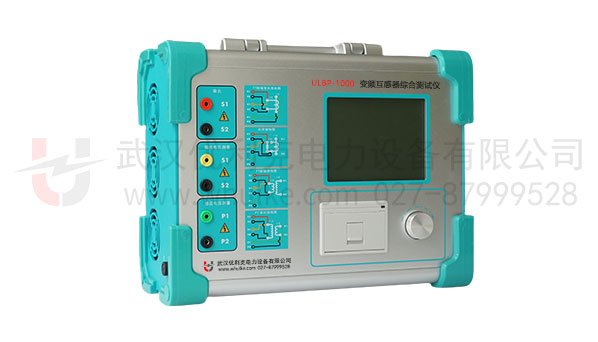

变频互感器综合测试仪

产品简介

       ULKE-CPT1000变频互感器综合测试仪是武汉优利克电力设备有限公司在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

性能与特征

1、功能全面，既满足各类CT（如：保护、计量、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。

2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等参数。

3、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

4、基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。

5、仪器采用国际流行方波法，让励磁曲线更加完美。

6、仪器可存储3000组测试数据，掉电不丢失。

7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8、易于携带，仪器含配线全重量大约8Kg。

技术参数

配置/型号	ULKE-CPT1000	ULKE-CPT1000+(高精度)
输入电源电压	AC220V±10%，50Hz
输出	0~180Vrms，12Arms，36A（峰值）
电压测量精度	范围：0~200Vrms，精度：±0.1%	范围：0~200Vrms，精度：±0.05%
CT变比测量	范围：1~40000，精度：±0.1%	范围：1~40000，精度：±0.05%
PT变比测量	范围：1~40000，精度：±0.1%	范围：1~40000，精度：±0.05%
相位测量	精度：±2min，分辨率：0.5min
绕组电阻测量	范围：0~300Ω，精度：0.2%±2mΩ	范围：0~300Ω，精度：0.1%±2mΩ
交流负载测量	范围：0~1000VA，精度：0.2%±0.02VA	范围：0~1000VA，精度：0.1%±0.02VA
工作环境	温度：-20℃~50℃，  湿度：≤90%
尺寸、重量	尺寸367 mm×292 mm×150mm，  重量<7kg
