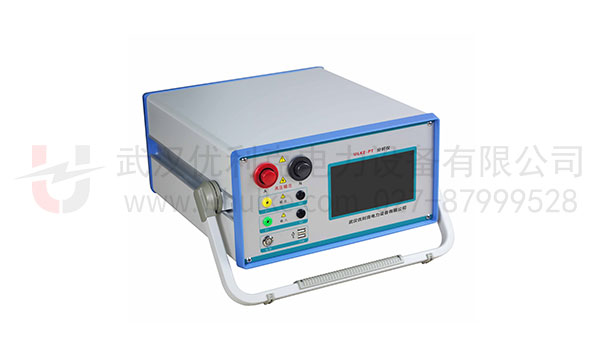

ULKE-PT

PT分析仪

功能:

用于互感器现场测试的专用仪器。主要用于检测电压互感器的励磁特性、变比、极性、二次绕组电阻等

特征:

电磁式电压互感器测试;大规模存贮器可存储现场测试数据多达10000条

全国服务电话:153 7754 9268(同微信)/027-8799 9528

性能与特征

     1、单台仪器即可实现电压互感器的误差测试,无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备,大大降低了现场校验误差的工作量。
     2、PT分析仪测试范围宽,能测试电压等级为6kV~800kV电磁式电压互感器。
     3、内部采用0.01级的标准电压互感器,采用测差法测试互感器的低压误差,采用异频测试技术,折算50Hz时PT的非线性误差,最终得到互感器的误差。仪器的测试等级可达到0.05级。测试过程中,最大产生不超过3kV的测试电压,保证现场测试的安全性。
     4、测试接线简单,操作简单易学,只需根据引导提示操作即可轻松完成互感器校验工作大大提高了测试效率。测试时间短,少于5分钟。
     5、采用精准的软件算法,测量数据的准确性进一步提高具有智能判断外接线状况,提示接线错误、变比、极性错误等。
     6、自动对测试数据进行化整,并判断是否超差,超差数据使用反黑显示,对互感器的数据特性直观明了。
     7、大规模存贮器可存储现场测试数据多达10000条。
     8、采用铝型材机箱,具备良好的抗干扰性,并且保障现场高压试验时的操作人员安全和设备安全。
     9、采用高分辨率大尺寸8寸真彩色液晶显示,户外强光下清晰显示,带有触摸屏辅助操作,简单快捷;全中文显示操作,通俗易懂。

技术参数

测试用途
电磁式电压互感器
输出
低压输出
0~120V  5Arms,12A(峰值) 600VA
高压输出
0~3000V
PT变比测量

范围精度

1~350       <0.03%
350~1100    <0.05%
>1100       <0.07%
相位测量
精度
±2min
分辨率
0.1min
二次绕组电阻测量
范围
0~500Ω
精度
0.5%±2mΩ
交流负载测量
范围
0~1000VA
精度
0.5%±0.05VA
型号
ULKE-PT
输入电源电压
AC220V±10%,50Hz
工作环境
温度:-10℃~50℃,湿度:≤90%
尺寸、重量
尺寸365 mm×290 mm×153mm      重量约18kg

生产专利证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
