专为在线测量运行中60kV以下系统高压计量装置的专用设备
绝缘杆轻便，无线传送；具有防潮、耐高温
1、无线高压变比测试仪在不使用绝缘杆时，还可以当作高精度低压钳形电流表、漏电流表使用，能准确测出 0.1mA 的电流，它具有使用简单、携带方便的特点。
2、其无线传送功能可以直线 30 米内(无障碍物)接收被测数据，确保了常年无间断测试的高精度、高可靠性、高稳定性。
3、主机采用大屏幕 LCD 显示，具有体积小，重量轻便于携带等特点，可保存数据500组。

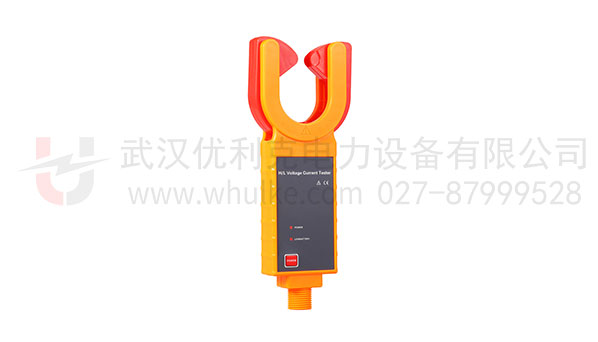

4、高压电流测量范围 0. 0mA ～1200A, 低压电流测量范围 0. 0mA ～20A。高压检测仪电流信号采用无线传输技术，连接可伸缩绝缘杆，通过前推或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷。
5、能广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。绝缘杆具有轻便、防潮、耐高温、抗冲击、抗弯、高绝缘可伸缩等特点。
|
测试仪
|
CT-W无线高压变比测试仪
|
主机（电流钳）
|
|
量 程
|
0.0mA～1200A（50/60Hz 自动）
|
0.0mA～20A
|
|
分辨率
|
0.1mA
|
0.1mA
|
|
钳口尺寸
|
φ50mm
|
φ7.5mm
|
|
测试精度
|
±2%±5dgt
|
±0. 5% ±5dgt
|
|
采样速率
|
2 次/秒
|
|
|
功 能
|
高低压电流互感器一二次回路的电流、变比、极性、相别、在线测试； 变压器两侧电流大小、变比在线测试；负荷电流测试
|
|
|
传输类型
|
无线传输,直线传输距离 30m
|
|
|
换 挡
|
全自动换挡
|
|
|
电 源
|
DC6V 7 号碱性电池（1.5V
AAA×4） |
DC7.5V 5 号碱性电池（1.5V LR6×5）
|
|
测试方式
|
钳形 CT
|
|
|
外形尺寸
|
宽厚高 87*37*262mm
|
主机：宽厚高 100*35*204mm
|
|
电流钳：宽厚高 42*20*137mm
|
||
|
显示模式
|
LCD：128dot s ×64dot s
|
蓝屏背光功能，适合昏暗场所
|
|
LCD 尺 寸
|
62mm×44mm
|
|
|
变比
|
3 种变比显示: ( 一二次回路实测电流变比；以二次回路 5A 的折算变比；以变压器 10kV/ 380V 的 10kV-YY 的折算变比) ，变比最大 1：1 千万
|
|
|
线路电压
|
60kV 以下具有绝缘外皮的线路测试或 35kV 以下裸导线电流测试( 必须带绝缘杆操作)
|
|
|
引线长度
|
电流钳引线 2 米
|
|
|
质 量
|
仪表总质量：3.1Kg（含绝缘杆和仪表包）
|
|
|
高压检测仪：370g（含电池）
|
||
|
主机：409g（含电池）
|
||
|
电流钳：180g
|
||
|
数据接口
|
USB 传输
|
|
|
溢出显示
|
超量程溢出功能：“OL A”符号显示
|
|
|
数据存储
|
500 组,按 MENU 键保持数据，HOLD 符号显示， 再按 MENU 键取消保持
|
|
|
数据查阅
|
长按MENU 键可以进入数据查阅模式, MR 符号显示, 再长按 MENU 键退出
|
|
|
数据存满
|
数据存满功能：“FULL”符号显示
|
|
|
切换显示模式
|
长按 POWER 键, 可切换测试显示模式和折算变比显示模式
|
|
|
无信号指示
|
当主机没有收到发射信号时提示“无信号”
|
|
|
自动关机
|
开机约 15 分钟后，仪表将自动关机
|
|
|
电池电压
|
当电池电压降到3.5V时,低电指示灯亮, 提醒更换电池
|
当电池电压降到 5.2V时，电池电压低符号显示，提示更换电池
|
|
绝缘杆
|
四节可伸缩绝缘杆（5 米）
|
|
|
绝缘强度
|
AC 60kV/rms
|
|
|
线路测试
|
线路电压 60kV 以下有绝缘外皮导线测试，60kV 以下裸导线测试（带 绝缘杆操作）
|
|
|
工作温度
|
-10℃～40℃
|
|
|
存放温度
|
-10℃～60℃
|
|
|
相对湿度
|
0℃～31℃≦75%，31℃～40℃≦50%
|
|
|
适合安规
|
IEC1010-1 、 IEC1010-2-032 、 污 染 等 级 2 、 CAT Ⅲ (600V) IEC61326(EMC 标准)
|
|
