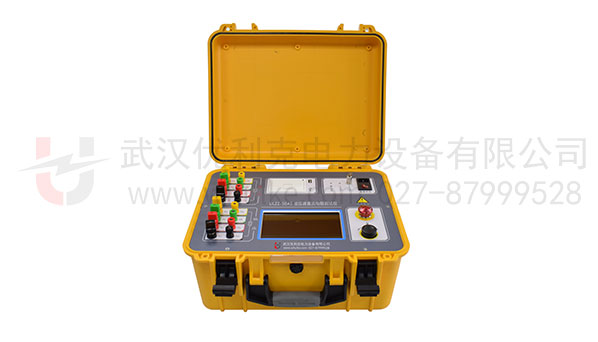

变压器直流电阻测试仪

性能与特征

1、对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率。
2、测试电源最高输出电流50A，测试范围0～25kΩ，满足绝大多数变压器的测试需求；并且集助磁法和消磁功能于一体，满足现场试验多种需求。
3、测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。
4、仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能，以及接地线未接报警功能。
5、仪器配有热敏打印机，本机存储数据200条，支持优盘海量存储。
6、工业级7寸真彩大屏显示，清新简约显示风格设计，全触控加一键飞梭操作，为您创建舒适便捷的人机交互体验。

技术参数



输出电流	单相 50A、20A、10A、5A、1A、0.2A、10mA、<1mA   三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A
测量范围	单相 50 A挡  75μΩ～0.4Ω    20 A挡  0.5mΩ～ 1 Ω 10 A挡  1.0mΩ～ 2 Ω    5  A挡  10 mΩ～ 4 Ω 1  A挡   0.1Ω～ 20Ω    0.2A挡   1.0Ω～ 100Ω 10mA挡    50Ω～ 2kΩ    <1mA挡   500Ω～ 25kΩ 三相 25A + 25A挡  0.1mΩ ～ 0.25Ω 10A + 10A挡  0.5mΩ ～ 0.6 Ω 5 A + 5 A挡  10 mΩ ～ 1.5 Ω 1 A + 1 A挡  0.1 Ω ～ 7.0 Ω 0.2A+0.2A挡  1.0 Ω ～  30 Ω
准 确 度	±(读数×0.2%+2个字)
工作电源	AC220V±10%, 50/60Hz
使用温度	-10℃～50℃
相对湿度	＜90%，不结露
仪器体积	428mm×350mm×230mm
仪器重量	13.4 kg
