【电气试验指导】之电流互感器的直流电阻试验

发布日期:2022-03-18 浏览:1435 次

  试验目的及意义:

  测量电流互感器直流电阻试验的目的是检查其一次、二次绕组的质量及回路的完整性,以发现各种原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。

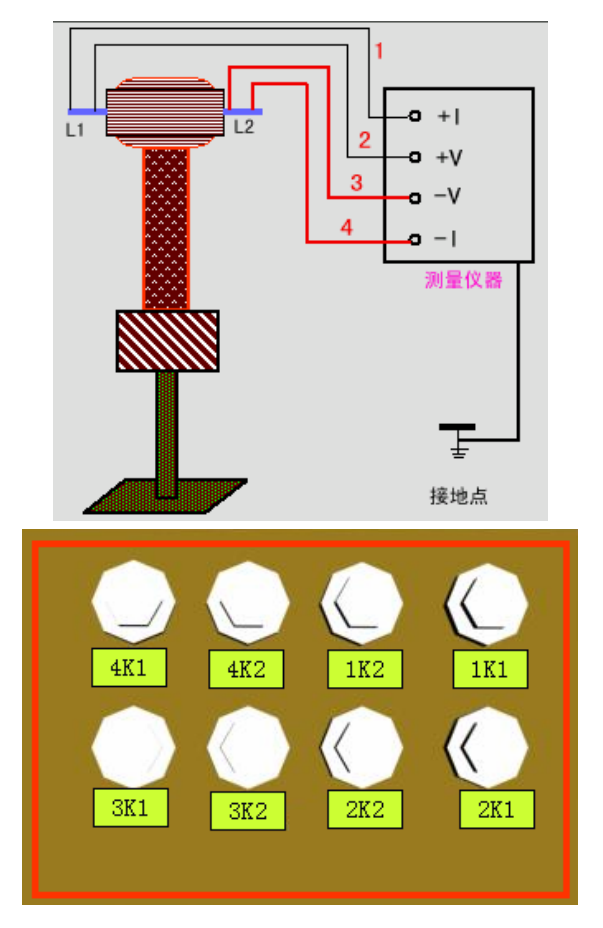

  试验接线(以一次回路电阻测量为例):
直流电阻试验

  试验步骤:

  1) 先测一次绕组回路电阻,选用回路电阻测试仪,按试验接线图接好线,连接好电源线,并打开电源开关;

  2) 开机,选择测试电流。当确认被试品和仪器可靠的连接好后,按屏幕显示的“▼”“▲”对应按键切换所需要的测试电流;

  3) 按“测量”键后即开始测试,经过几秒钟屏幕中间的显示区将显示测量的电阻值;

  4) 测量完毕,按“复位”键进行放电,有“嘀嘀”报警声,待放电指示完毕后才能倒换试验接线;

  5) 换用直流电阻测试仪,重复上述步骤,测量二次绕组的直流电阻。

  试验标准:

  交流标准:

  《电气装置安装工程电气设备交接试验标准》GB 50150-2006中规定:同型号、同规格、同批次电流互感器一、二次绕组的直流电阻和平均值的差异不宜大于10%。当有怀疑时,应提高施加的测量电流,测量电流(直流值)一般不宜超过额定电流的50%。

  状态检修标准:

  与初值比较,应无明显差别。

  试验注意事项:

  1) 试验时,机壳必须可靠接地;

  2) 测试过程中,如果出现屏幕提示“超量程”,以及充电进度条长时间停滞不前,则所测电阻可能超出当前量程所能测量的范围,此时应按“复位”键退出测量,然后重新选择测试小一档电流再试;

  3) 采用专用的测试线,防止导线截面达不到要求影响试验结果;

  4) 测试线夹与被测绕组的连接要牢固可靠,去除氧化层或脏污,减少测量误差;

  5) 充电电流选择不当,绕组充电时间不够,影响测试结果;

  6) 避免测试线破损、断线、掉头等。

  试验周期:

  1) 交接时;

  2) 投运前;

  3) 大修后;

  4) 必要时。
