【电气试验指导】之一、二次绕组直流电阻试验

发布日期:2022-03-17 浏览:799 次

  试验目的

  测量电磁式电压互感器直流电阻的目的是检查其一次、二次绕组直流电阻测试仪的质量及回路的完整性,以发现各种原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。

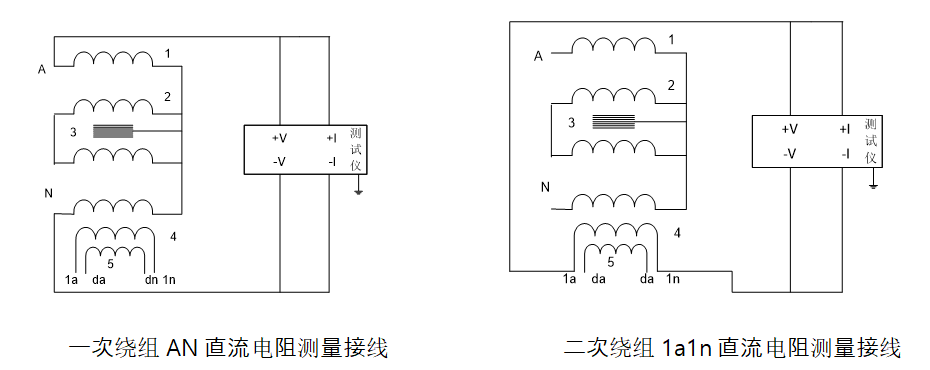

  试验接线
一、二次绕组直流电阻试验

  试验步骤

  A.一次绕组直流电阻测量接线

  a.PT外壳接地,将直流电阻测试仪接地端子接地;

  b.测试仪正极电压和电流线接在一次绕组A端;

  c.负极电压电流线接一次绕组N端;

  d.仪器接通电源;

  e.检查接线正确后,工作人员与施加电压部位保持足够的安全距离,操作人员征得试验负责人许可后进行试验操作部分;

  f.开机,选择测试电流。当确认被试品和仪器可靠的连接好后,按屏幕显示的“复位”对应按键切换所需要的测试电流;按“测量”键后即开始测试,经过几秒钟屏幕中间的显示区将显示测量的电阻值。 如果出现屏幕闪烁,或充电电流长时间不稳定,则所测电阻可能超出当前量程所能测量的范围,此时应按“复位”键退出测量,然后重新选择测试小一档电流再试。

  g.测量完毕,按“复位”键进行放电,有“嘀嘀”报警声,待放电指示完毕后才能倒换试验接线。

  B.二次绕组直流电阻测量接线

  按照一次绕组的测量方法重复测量二次绕组直流电阻,测试前注意变换“电流量程”,并记录测量数值。

  测量全部完成后拆除所有引线,围栏和其他试验工具,由负责人检查现场后,所有人员撤离现场。

  试验标准

  《电气装置安装工程电气设备交接试验标准》GB 50150-2006中规定:一次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于10%。二次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于15%。

  试验注意事项

  (1)试验时,机壳必须可靠接地;

  (2)注意:在测量完感性负载时不能直接拆掉测试线,关闭输出时,电感会通过仪器泄放能量,一定要在放电指示完毕后才能拆掉测试线;

  (3)将测量温度与以前测量温度和出厂测量温度对比,必要时换算到同一温度下对比;

  (4)直流电阻测试仪采用专用的测试线,防止导线截面达不到要求影响试验结果;

  (5)测试线夹与充电电流选择不当,绕组充电时间不够,影响测试结果;

  (6)避免测试线破损、断线、被测绕组的连接要牢固可靠,去除氧化层或脏污,减少测量误差;掉头等。

  试验周期

  必要时进行测量,暂无具体规定。
