【电气试验指导】之绕组直流电阻测试操作指南

发布日期:2022-03-14 浏览:424 次

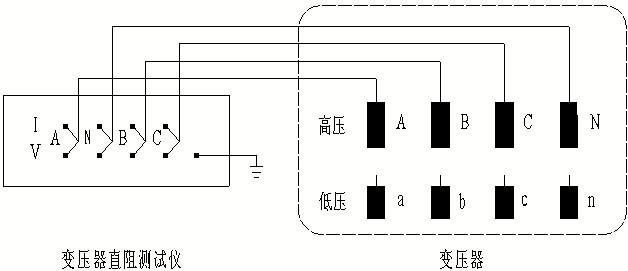

  试验接线

  高压侧:1档AB-BC-CA,2档AB-BC-CA,3档AB-BC-CA,低压侧:Oa-Ob-Oc,三个档位测量完毕后,把分接开关放到运行档(2档),再进行一次测量。

  变压器上的高低压侧接线柱不接地也不需要短接
绕组直流电阻测试操作指南

  试验准备工作

  1、填写第一种工作票,编写作业控制卡、质量控制卡,办理工作许可手续。

  2、向工作班成员交待工作内容、人员分工、带电部位,进行危险点告知,并履行确认手续后开工。

  3、准备试验用仪器、仪表、工具,所用仪器仪表良好,所用仪器、仪表、工具应在合格周期内。

  4、检查试品外壳,应可靠接地

  5、用绝缘杆带地线上去将被试设备放电

  6、放电后,拆除被试设备高压、中压、低压引线,其他人员撤离现场

  7、检查试品外观,清洁表面污秽

  8、试验现场周围装设试验围栏,必要时派专人看守

  9、接取电源,先测量电源电压是否符合试验要求,电源线必须固定,防止突然断开,检查漏电保护装置是否灵敏动作

  10、抄录铭牌,记录天气情况和温湿度、安装位置、试验日期

  试验步骤

  1、将绕组直流电阻测试仪器可靠接地,先将接地线接地,后接仪器的接地端

  2、配套的专用测试钳黄、绿、红、黑测试线分别接A、B、C、N,将专用测试线分别插入对应的电流、电位插口,测试钳夹在对应的套管出线端子上;

  3、其余非测试绕组短路;

  4、接线完毕,通知监护人检查接线,经监护人同意后,开始试验;

  5、打开开关,选择输出电流和分接位置,按测试键开始测试;

  6、当仪器显示的测量值基本无变化时,记录读数;

  7、按复位键放电,变换分接位置进行测试,直到所有分接位置测完为止;

  8、放电后,断开仪器总电源,拆除仪器接线。

  试验标准

  DL/T 596-1996 《电力设备预防性试验规程》

  Q/GWD168-2008 《输变电设备状态检修规程》

  1600kVA以上的变压器,各相绕组电阻相间差小于2%;线间差小于1%

  1600kVA及以下的变压器,各相绕组电阻相间差小于4%;线间差小于2%

  与以前相同部位测得值比较,其变化不应大于2%,但应换算到同一温度下比较

  试验注意事项

  1) 绕组直流电阻测试过程中,严禁断开电源;

  2) 试验后,应复位放电完毕再断开电源;

  3) 三相变压器有中点引出线时,应测量各相绕组的电阻;无中点引出时,可以测量线间电阻;

  4) 温度对直流电阻影响很大,应准确记录被测试绕组的温度。

  试验周期

  交接时(所有分接位置)

  110kV及以上3年,110kV一下6年

  大修前

  后无载分接开关变换分接位置时

  有载分接开关检修后(所有分接位置)

  出口短路后

  必要时
