变压器直流电阻试验的目的及方法汇总

发布日期:2021-11-10 浏览:335 次

  变压器直流电阻测试的目的

  变压器进行直流电阻试验的目的是检查绕组回路是否有短路、开路、接触不良或接错线,检查绕组导线焊接点、引线套管及分接开关有无接触不良,分接开关各个分接位置、并联支路连接是否正确。另外,还可核对绕组所用导线的规格是否符合设计要求。

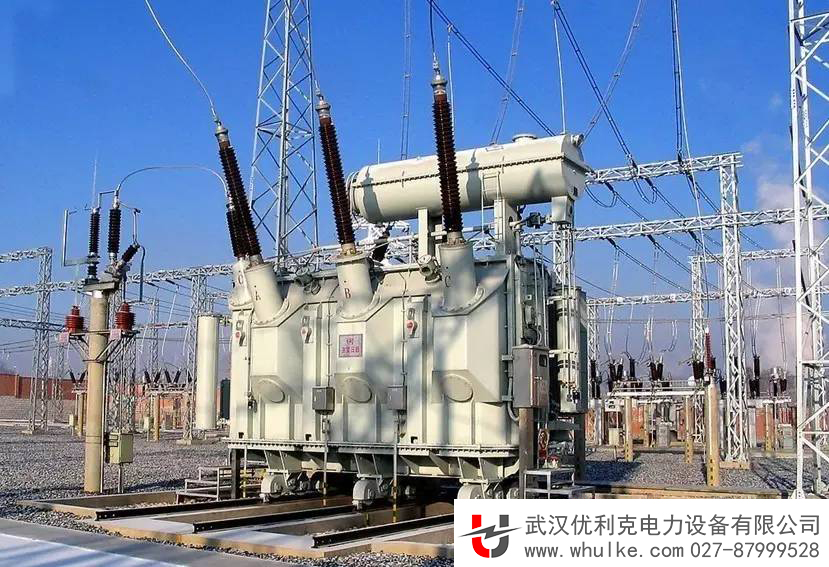

电力变压器

  比如:某台360MVA的电力变压器,由于分接开关接触不良,造成色谱总烃量记录持续增高,由测量其直流电阻发现三相不平衡,经反复切换分接开关,重测直流电阻平衡后, 总烃量也降到了正常值。处理前三相电阻最大差别: 6.93%, 总烃204:处理后三相电阻值最大差别: 0.7142%, 总烃: 6.59。

  又如:某变电站一台1000KVA/66kV的有载调压变压器,2016年进行直流电阻试验时不合格。v相的直流电阻在7、8、9三个分接位置时,均较其他两相大7%左右,分析认为V相接触不良。又做色谱分析,变压器本体油色谱合格,而V相套管色谱数据表明,该套管存在过热性故障。停电检查发现,确实是V相穿缆引线鼻子与将军帽接触不紧造成。

  可见直流电阻试验是一个很灵敏的试验,但是现场分析数据的时候也要全面综合分析比较,或者结合其他方法(如色谱分析等)进行诊断。

  变压器直流电阻试验的方法

  (1)电流、电压表法,又称电压降法。

  (2)电桥法,有单臂电桥及双臂电桥两种。

  (3)直流电阻测试仪法,在现场较为常用。

  (4)电阻突变法,用“电流电压表法”及“双臂电桥法”测量大型变压器直流电阻时,在试验回路中串入附加电阻R,采用“电阻突变法”缩短测量绕组直流电阻的时间。当电源电压U=6~12V时,其附加电阻R的大小是被测变压器绕组电阻Rx的4~6倍。
