变压器直流电阻测试仪三相Yn测试、接线方法

发布日期:2021-12-08 浏览:271 次

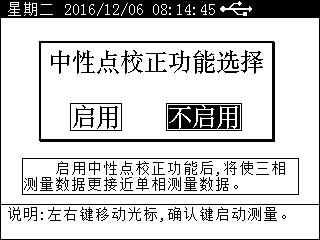

  在变压器直流电阻测试仪“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后,可进行Yn型绕组的三相测量,在进行三相测量前需选择是否启用中性点校正功能(见图1)。

直流电阻测试仪三相Yn测量接线

  图1

  如选择启用中性点校正功能,仪器将先测量单相AO数据暂存,然后再进行三相测量,最后使用暂存的AO数据进行中性点校正,使三相测量数据更接近单相法测量的数据;如不启用该功能,仪器将直接进行三相测量,速度更快,只是数据与单相测量数据差异稍大一些,但是对于三相不平衡率影响微乎其微。

  本说明书只以带中性点校正功能的测试方法加以说明,不带中性点校正功能只需跳过单相测量步骤即可。测量过程如下:

直流电阻测试仪三相Yn测量接线

  图2

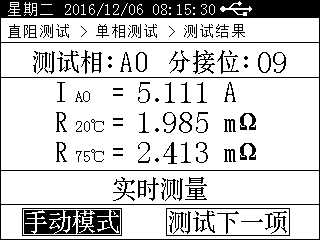

  三相测量将先测量出单相AO阻值,如选择“自动模式”待阻值稳定后装置将自动切换到三相充电计算三相电阻值;如选择“手动模式”,则需人为判断阻值稳定,手动确认。

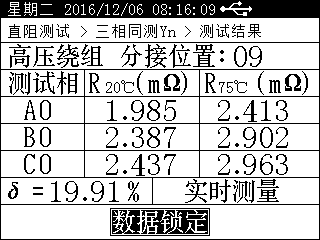

  单相AO阻值测试完成后,仪器自动单相放电,放电完成后自动进行三相充电并计算三相电阻值(见图3、4)。

直流电阻测试仪三相Yn测量接线

  图3

直流电阻测试仪三相Yn测量接线

  图4

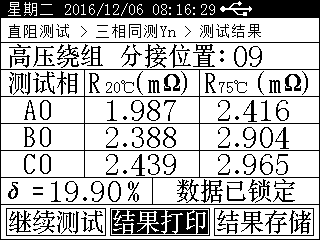

  在此界面,按“确认”键,锁定屏幕数据,可进行打印、存储等数据操作(见图5);

直流电阻测试仪三相Yn测量接线

  图5

  在“实时测量”状态可对变压器的有载分接开关进行调档操作,仪器将自动跟踪测试调档后的电阻值,上、下键可修改分接位。

  Ø 解锁:解除数据锁定,测试数据实时刷新。

  Ø 打印:将测试结果进行打印。

  Ø 存储:将测试结果存储到本机或存储到优盘。

  Ø 上传:将测试结果按设置好的蓝牙参数上传到平板手持终端。

  “左右”键选择菜单项,“确认”键执行当前选项。

  按此时按“取消”键,接触数据锁定,测试数据实时刷新,再次按“取消”键仪器将停止测试,放电完成后,仪器自动返回直阻参数设置屏。
