SF6电力设备 (断路器、GIS、PASS等)预防性试验项目有哪些?

发布日期:2021-11-15 浏览:2541 次

  SF6(六氟化硫)是一种绝缘介质,绝缘强度是空气的2.33倍,灭弧能力是空气的100倍,所以一般用作断路器的灭弧介质。

  水分对SF6性能影响最大,所以一般3个月要测一次SF6气体的含水量,待稳定后一年测一次,安装SF6封闭式电气元件要注意在无风沙、无雨雪、空气相对湿度小于80%条件下进行,并注意防尘防潮。

  SF6电力设备(断路器、GIS PASS 等)在交接、大修或运行1-3年后,应进行以下预防性试验项目的检测:

  (1) SF6气体的湿度、密度、毒性、酸度、CF4空气、可水解氟化物和矿物油等项目的.

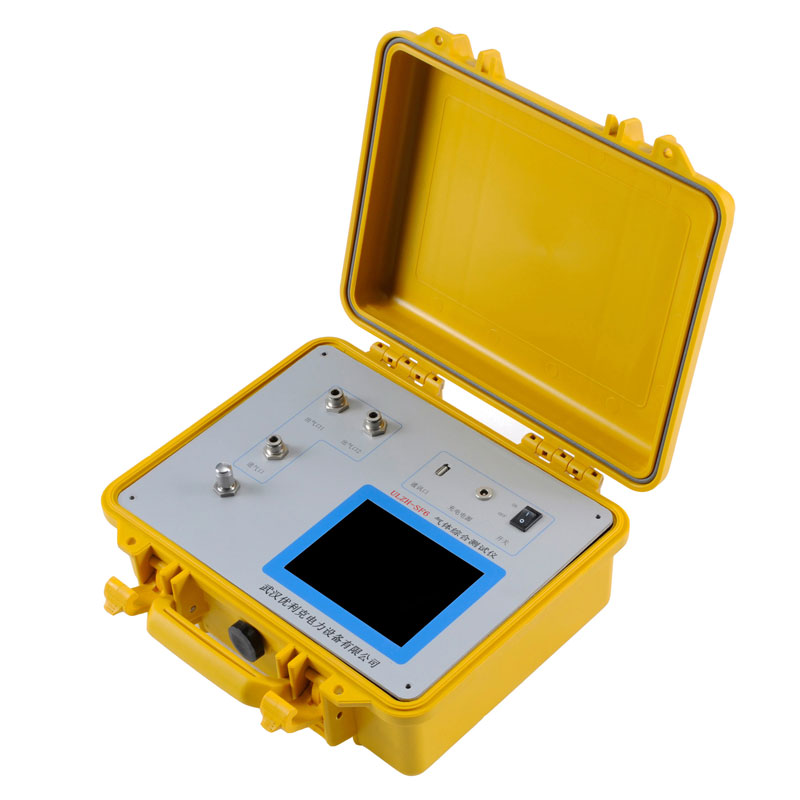

SF6气体综合测试仪

  (2) SF6气体泄漏试验。用灵敏度不小于1x10* (VV)的检漏仪对各气室密封部位、管道接头等处进行SF:气体泄漏检测。要求检漏仪应不报警,年漏气率不大于0.5%或按制造厂 要求。对电压等级较高的断路器以及GIS (SF6封闭式组合电器),因体积大可用局部包扎法检漏,每个密封部位包扎后历时5h.测得的SF6气体含量(VV)不大于15x10*.

  (3)辅助回路和控制回路绝缘电阻采用500V或1000绝缘电阻表测试,绝缘电阻值应不小于2M。

  (4)耐压试验。在SF6气体额定压力下,交流耐压或操作冲击耐压的试验电压为出厂试验电压值的80%。对GIS试验不包括其中的电磁式电压互感器及避雷器,但在投运前应对它们进行电压值为最高运行电压的5min检查试验;罐式断路器的耐压试验包括合闸对地和分闸 断口间两种方式;分闸状态下两端轮流加压,另端接地; 对定开距断路器和带有合闸电阻的断路器必须进行断口间耐压试验。有条件时,组合电器可在交流耐压试验的同时测量局部放电。

  (5)辅助回路和控制回路的2kV交流耐压试验(可用2500V绝缘电阻表代替,耐压试验后的绝缘电阻不应降低)。

  (6)断口间并联电容器的绝缘电阻、电容量和tanδ:瓷柱式断路器可与断口同时测量,测得的电容值和tanδ与原始值比较,应无明显变化;罐式断路器(包括GIS中的断路器)按制造厂规定:单节电容器按电容器的规定。

  (7)合闸电阻值和合闸电阻的投入时间。合闸电阻值除制造厂另有规定外,阻值变化允许范围不应大于士5%;合闸电阻的投入时间按制造厂规定校核。

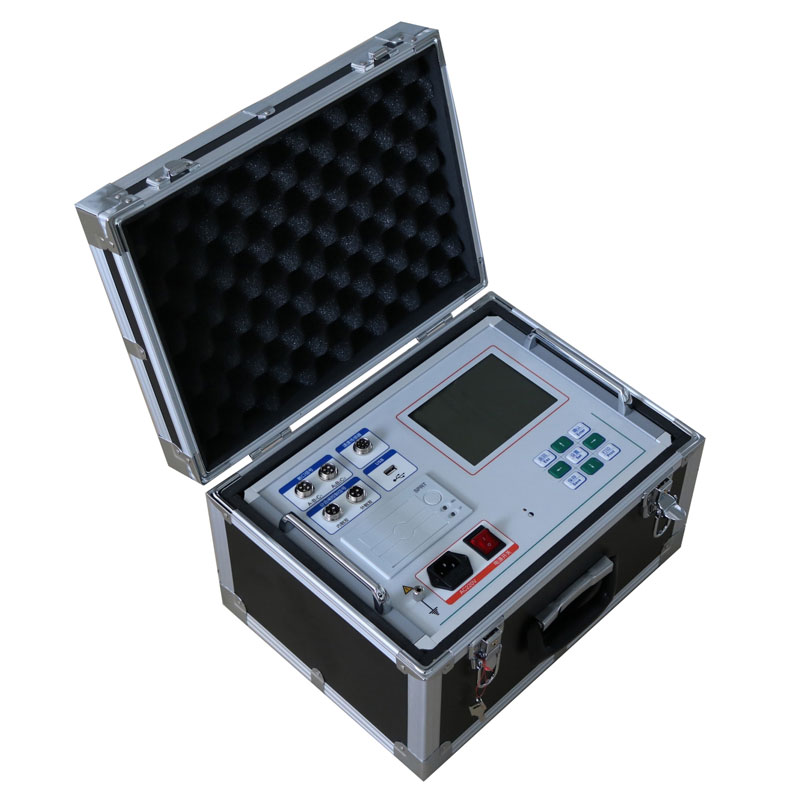

断路器特性测试仪

  (8)断路器的速度特性。测量方法和测量结果及合闸、分闸时间及合分(金属短接)时间,主触头、辅触头的配合时间应符合制造厂规定。

  (9)断路器的时间参量。断路器的合闸、分闸同期性(除制造厂另有规定外)应满足相间合闸不同期不大于Sms,相间分闸不同期不大于3ms,同相各断口间合闸不同期不大于3ms,同相各断口间分闸不同期不大于2ms。

  (10)合闸、分闸电磁铁的动作电压。操动机构合闸、分闸电磁铁或合闸接触器端子上的 最低动作电压应在操作电压额定值的30%~ 69%之间。并联合闸脱扣器应能在其交流额定电压的85%~110%范围或直流额定电压的80%~110%范围内可靠动作:并联分闸脱扣器应能在其额定电源电压的65%~ 120%范围内可靠动作,当电源电压低至额定值的30%或更低时不应脱扣。在使用电磁机构时,合闸电磁铁线圈通流时的端电压为操作电压额定值的80%(关合电流峰值不小于50kA时为85%)时应可靠动作;进口设备按制造厂规定。

  (11)导电回路电阻。应采用直流压降法测量,电流不小于100A, 并符合敞开式断路器的测量值不大于制造厂规定值的120%;对GIS中的断路器按制造厂规定。

  (12)分闸、合闸线圈直流电阻。用1000V绝缘电阻表,分闸、合闸线圈的直流电阻应符合制造厂规定,绝缘电阻不应小于1MQ。

  (13) SF6气体密度监视器(包括整定值)检验。按制造厂规定。

  (14)压力表校验(或调整),机构操作压力(气压、液压)整定值或校验,机械安全阀校验。按制造厂规定;对气动操动机构应校验各级气阀,如减压阀及机械安全阀的整定值。

  (15)操动机构在分闸、合闸、重合闸下的操作压力(气压、液压下降值)。按厂方规定。

  (16)液(气)压操动机构的泄漏试验和油(气)泵补压及零起打压的运转时间。

  (17)液压操动机构及采用差压原理的气动操动机构的防失压慢分试验。

  (18)闭锁、防跳跃及防止非全相合闸等辅助控制装置的动作性能。
