优利克电力 | 电力行业标准下的回路电阻测试仪操作与数据分析

回路电阻测试仪是电力系统中用于测量高压开关接触电阻的关键设备。本文根据《电阻测量装置通用技术条件第4部分：回路电阻测

试仪》(DL/T 845.4—2004)和《电力设备预防性试验规程》(DL/T 596-2015)，详细解读了回路电阻测试仪的操作标准和数据分析方

法，为电力行业技术人员提供专业的技术指导。

回路电阻测试仪用于测量高压开关导电回路的接触电阻，对于确保电力系统的安全稳定运行至关重要。本文旨在提供详细的操作指导

和数据分析方法，以符合电力行业标准。

1. 操作标准

1.1 设备要求

根据《电阻测量装置通用技术条件第4部分：回路电阻测试仪》(DL/T 845.4—2004)，回路电阻测试仪应满足以下要求：

• 外观结构无锈蚀及机械损伤。
•
• 操作开关、旋钮灵活可靠，易于使用。
•
• 能够正常显示极性、读数、超量程。
•

1.2 环境条件

• 供电电源：AC 220V±10%，50Hz±5%。
•
• 使用温度：0℃~40℃。
•
• 相对湿度：不大于90%。
•

1.3 安全要求

• 绝缘电阻：不应小于20MΩ。
•
• 耐压强度：能承受1.5kV交流电压1分钟，无飞弧和击穿现象。
•

1.4 可靠性要求

• 平均无故障工作时间（MTBF）：不小于1000小时。

2. 数据分析

2.1 准确度等级和允许误差

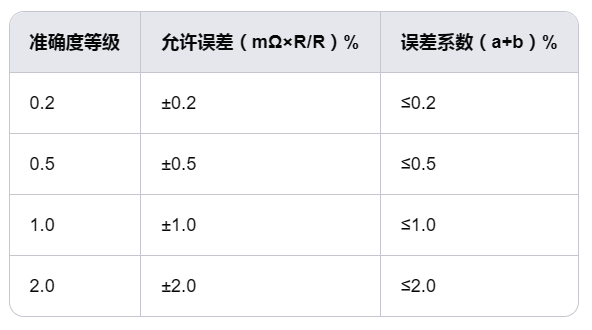

根据标准，回路电阻测试仪的准确度等级和允许误差如下表所示：

2.2 性能试验

性能试验包括恒流源测试、最小电流维持时间检定和电源适应性试验。恒流源测试确保在规定的测量时间内（1分钟），最大检定点的稳定误差符合要求。

2.3 环境适应性试验

环境适应性试验包括温度、湿度、振动试验。试验完成后，回路仪应能正常工作，满足技术要求。

通过遵循电力行业标准下的回路电阻测试仪操作与数据分析，电力技术人员可以确保高压开关接触电阻的准确测量，从而保障电力系统的安全稳定运行。
