回路电阻测试仪测试原理

发布日期:2022-02-17 浏览:181 次

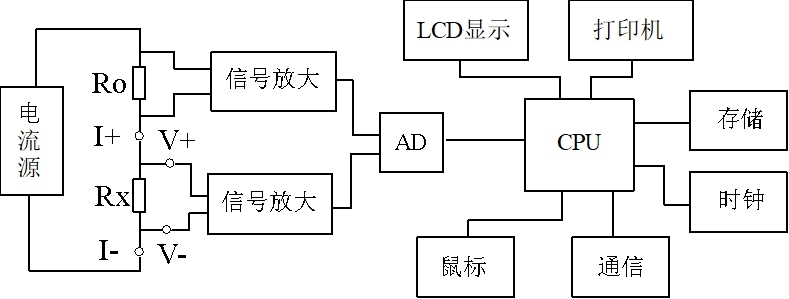

  本仪器采用电流电压法测试原理,也称四线法测试技术,原理方框图见图1。

回路电阻测试仪原理接线示意图

  电流源输出恒定电流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0,经滤波放大处理后送入AD转换为数字量,进而计算出电流值I,见公式(1)。同样,采样待测电阻Rx上的电压信号Ux,经滤波、多级放大处理后送入AD转换为数字量,通过公式(2)计算出电阻值Rx。

回路电阻测试仪原理公式

  开尔文四线检测(Kelvin Four-terminal sensing),也被称为四端子检测、四线检测或四点探针法,是一种电阻抗测量技术,使用单独的对载电流和电压检测电极。相比传统的两端检测(伏安法),开尔文四线检测能够进行更精确的测量,其关键优点在于:分离的电流和电压电极,消除了布线和探针接触电阻的阻抗。

  四线法是用一对导线作为电流输出线,另一对导线把被测电阻上的电压降引入多用表进行测量,由于电压线的电流很小,所以测得电阻值更接近于真实值,相比于二线法,四线法没有采用电桥,完全只是用恒流源发送,电压测量,最后计算得出电阻值,电流供给回路两个端子,电压供给测量回路两个端子,共四个端子,故称“四线法测量”,四线法相对来说测量精度更高。
