【电气试验指导】之断路器回路电阻试验操作指南

发布日期:2022-03-16 浏览:188 次

  试验步骤:

  1. 导电回路电阻测量应在合上断路器状态下进行。

  2. 首先将测试仪接地,先接接地端再接仪器端。

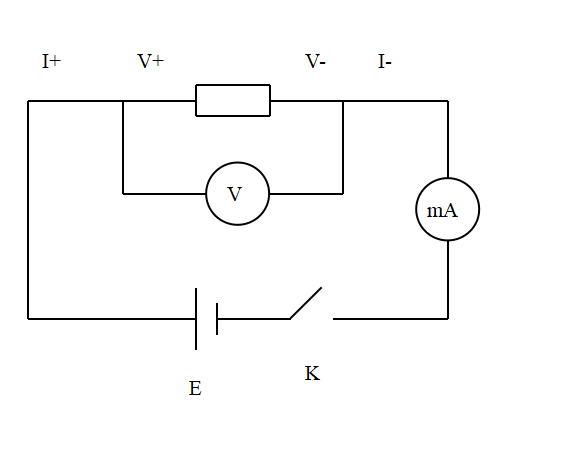

  3. 将电压、电流线分别插入仪器的V+、V-和I+、I-两端。

  4. 电流线(粗线)和电压线(细线)接在一个钳子上,两个钳子分别夹在A相上下两个端口引线端子处。

  5. 检查试验接线正确,操作人员征得试验负责人许可后方可加压试验。

  6. 打开电源开关,要求测试电流应≥100A,按下测试键开始测量。

  7. 待充电电流及测试数据稳定后记录试验结果。

  8. 按下返回键,待仪器放电完毕后断开电源,注意:首先要断开仪器总电源。

  9. 挂接好放电棒后,拆除高压试验接线。

  10.拆除仪器端电压、电流线。

  11.最后拆除接地线。

  12.用同样的方法测量B、C相的回路电阻,并填写试验数据。
断路器回路电阻试验

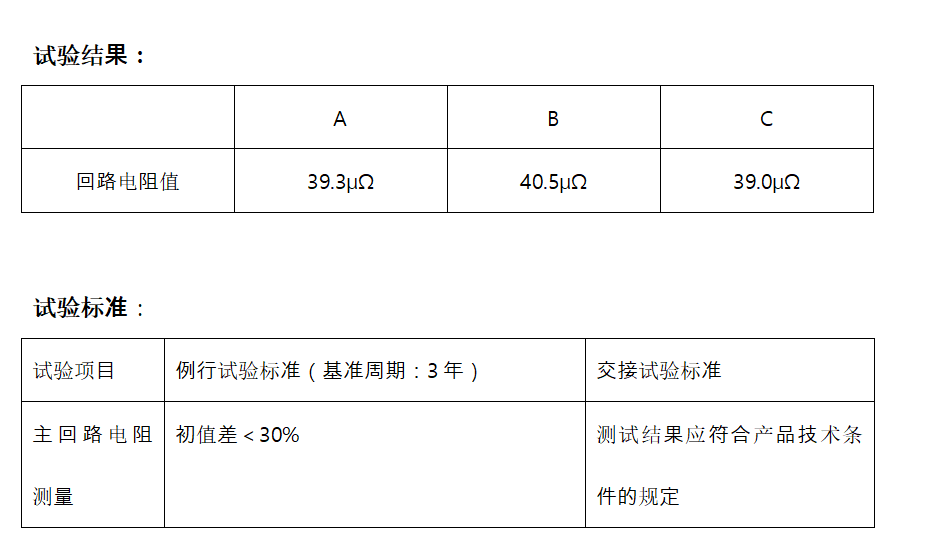

  试验周期:

  主回路电阻测量,基准周期3年,要求初值差<30% .

  试验注意事项:

  1.回路通入的直流电流值100A到额定电流之间的任一值,并保持1分钟

  2.断路器回路电阻试验测量应选用反映平均值的仪表,测量表计等的精度不低0.5级

  3.电压表接在被测回路内侧,在电源回路接通后再接入,并防止测量中断路器突然分闸或测量回路突然开断损坏

  4.当红外热像显示断口温度异常、相间温差异常,或自上次试验之后又有100次以上分、合闸操作,也应进行本项目。
断路器回路电阻试验

  缺陷查找:

  断路器导电回路各连接处常由于各种因素使得接触电阻有所增加,导致回路电阻偏大,可将断路器导电回路分解成各部分接触电阻电阻之和,分别测试各部分电阻,确定接触电阻

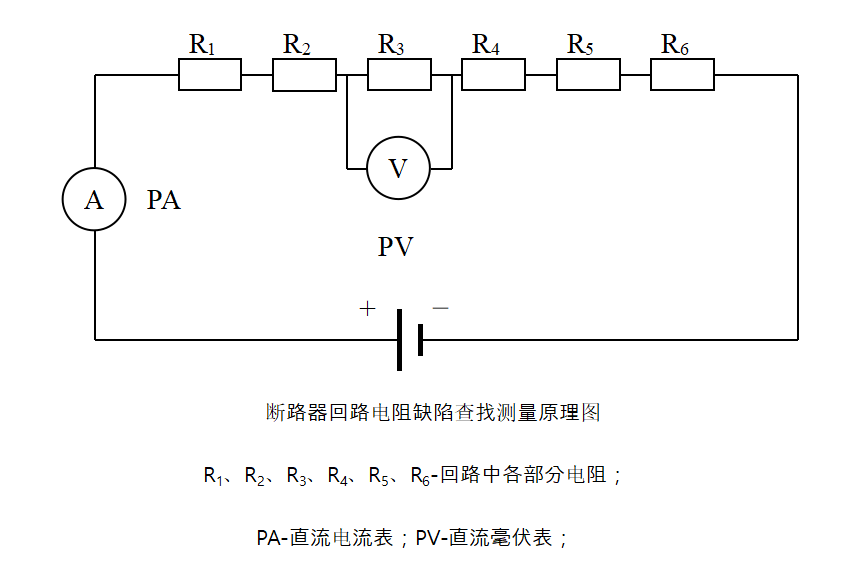

  偏大的部位。测试原理图可等效如下:
断路器回路电阻试验

  如图在断路器导电回路中施加试验电流,将电压表两端测试线夹在R3所代表的接触点的两端(注意:电压测试线极性应与电源保持一致),可单独测出该部位接触电阻,同理可分别测出各部分电阻,再通过一定的分析比较,可准确的判断出接触不良的部位,从而迅速查找出缺陷所在。
