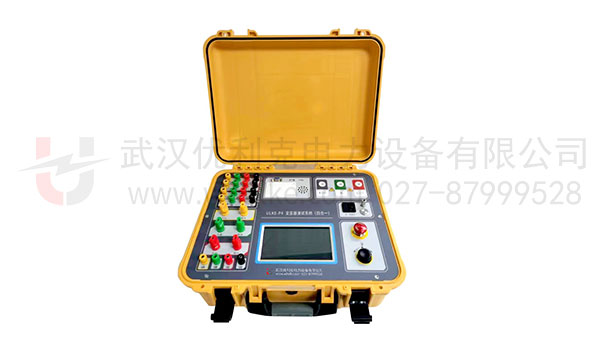

变压器测试系统（四合一）

性能与特征

1、一次接线、可完成直阻测试、变比测试。
2、 直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。
3、 变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性测试功能；盲测功能。
4、能效等级功能，具有容量、负载、空载、零序阻抗测试功能，遵循最新的《电力变压器能效限定值及能效等级》（GB20052-2020）标准，对配电变压器的能效等级进行准确测量与判断。
5、绝缘电阻测试功能，最大输出短路电流5mA，且1mA～5mA可调。具有绝缘电阻IR、吸收比DAR、极化指数PI测试功能。
6、具有多种有线、无线通讯接口，方便仪器功能扩展。
7、仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。
8、仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。
9、工业级7寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。
10、本仪器采用大容量锂电池供电，内置充电器。

技术参数

直阻测试
输出电流	20A、10A、5A、1A、0.1A、≤10mA
测量范围	20 A档 0.5mΩ～ 100mΩ  10 A档   1.0mΩ～ 300mΩ 5  A档 10 mΩ～ 1.0 Ω   1A档    200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～  60 Ω ≤10mA档   30 Ω～ 50 kΩ
准 确 度	±(读数×0.2% + 2个字)
变比测试
测量范围	0.9～10000
准 确 度	±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于3000) ±(读数×0.3% + 2个字)(大于3000)
分 辨 率	0.9～9.9999(0.0001)       10～99.999(0.001) 100～999.99(0.01)         1000～9999.9(0.1) 10000及以上(1)
容量、空负载测试
测量范围	电压 AC 50V～850V          电流 AC 0.5A～100A 容量 30kVA～65000kVA
准 确 度	电压、电流          ±(读数×0.2% + 2个字) 功率(0.2≤cosφ≤1) ±(读数×1.0% + 2个字） 容量                ±(读数×10 % + 2个字）
绝缘电阻测试
输出电压	500V、1000V、2500、5000V可选
短路电流	1mA～5mA可选	电流测试量程	10mA
电流测试精度	±(读数×5%+0.2nA)	电容测试量程	20μF
电容测试精度	±(读数×15%+0.03nA)	电容放电速率	从10000V到10V,0.5s/μF
准确度/量程	500V	1000V	2500V	5000V
未指定	100kΩ～10GΩ	100kΩ～20GΩ	100kΩ～100GΩ	100kΩ～10GΩ
5%	100kΩ～10GΩ	100kΩ～20GΩ	100kΩ～100GΩ	100kΩ～10GΩ
20%	10GΩ～100GΩ	20GΩ～200GΩ	100GΩ～1TΩ	100GΩ～1TΩ
未指定	＞100GΩ	＞200GΩ	＞1TΩ	＞1TΩ
使用条件及外形
工作电源	内置锂电池，容量11AH
充电电压	AC220V
使用温度	-10℃～50℃
相对温度	≤90%，不结露
重量/尺寸	12kg/438×318×190mm
