断路器机械特性测试时一定要注意的事

发布日期:2021-11-18 浏览:637 次

  在电力系统当中,高压断路器是最为关键的保护设施以及控制设施.在其日常运行的过程当中,重点用以连接高压电路以及断开负载,在出现事故的情况下能够把故障电流断开,在必需的时候需要重合闸.它的工作状况与电力系统的安全运行具备直接的联系.而断路器操作上的故障是引起其失灵的重要原因之一

  断路器机械特性测试的注意事项有:

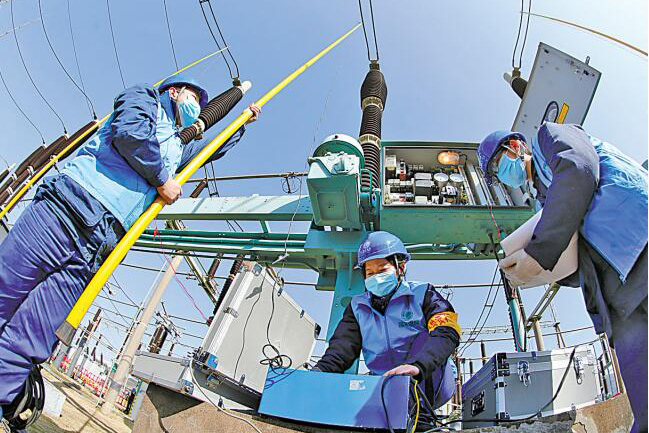

电力施工安全

  (1)机械特性测试仪的输出电源严禁短路。

  (2)机械特性测试仪尽可能使用外接电源作为测试电源,防止因为内部电源电力不足而影响测试结果。

  (3)如果断路器存在第二分闸回路,则应测量第二分闸的低电压动作特性、分用动作时间和动作速度。

  (4)进行断路器低电压特性测试时,加在分闸、合闸线圈上的操作电压时间不宜过长,防止烧毁线圈。

  (5)测试前,应检查设备处于额定状态,并检查设备储能情况。

  (6)正确使用测试仪器,仪器应可靠接地,以便接断口线时能够泄掉断口上的感应电压,保护仪器及人身安全。中途离开现场(进行检修时)必须断开操作电源和试验电源。试验完毕,恢复设备至初始状态。

  (7)测试过程中,未经允许严禁他人操作,防止发生误操作和机械伤害。

  (8)使用绝缘拉杆挂断口测量线时,应多人扶持,防止绝缘拉杆倾倒。

  (9)控制回路线应接在分闸、合闸线圈辅助触点侧,严禁直接接在分闸、合闸线圈上,以防烧毁线圈。

  (10)实际运行中所有断路器都是在控制电压为额定电压时动作的,所以当外加控制电压保持为额定电压时测得的断路器的动作时间才是正确的。一般加在分闸回路上的电压越高,断路器分闸的时间越短,反之越长。为防止测试误差,应保证施加在分闸、合闸线圈上的电压为额定工作电压。

  (11)安装传感器时,应将操动机构能量完全释放(或把断路器的分闸、合闸动作销子插上),防止安装时断路器误动,造成人员机械伤害:尽量把传感器安装在最靠近动触头的运动部件侧,以免中间转换部分的间腺或非线性影响测试准确度:传感器安装应牢固,任何在断路器动作过程中的晃动都会影响到测试数据的准确性(对于旋转式传感器,注意避开传感器死区)。

  (12)断路器机械特性试验应在额定SF6压力、额定操动机构压力的情况下进行。

  (13)断路器进行分合闸操作时,作业人员应保持呼唱,做好监护,严禁断路器的机构箱处有人工作,防止人员受到机械伤害。

  (14) 各种操动机构的断路器,其时间、速度的调整是互相影响的,调整个参数的同时,会改变其他参数的数值,因此,调整完毕后,应对断路器的其他参数进行测试。
