断路器电容器极间绝缘电阻测试

发布日期:2022-02-18 浏览:322 次

为什么要测电容器的绝缘电阻?

  由于电容器是全密封设备,当密封原因导致泄露绝缘油现象时,空气、水分或其他杂质进入油箱内,就会导致其绝缘性能下降,甚至丧失绝缘效果,造成严重后果。所以,适时测量电容器的绝缘电阻有利于提前发现电容器因为焊缝或套管焊接工艺不完善导致的绝缘性能下降问题,或高压套管受潮等其他影响绝缘性能的一些缺陷,保证电容器正常运行。

使用工具

测量电容器绝缘电阻主要使用到的工具为绝缘电阻测试仪,该产品技术成熟,当选用稳定牢靠的厂家,电力设备的绝缘试验众多,此类产品应用广泛。

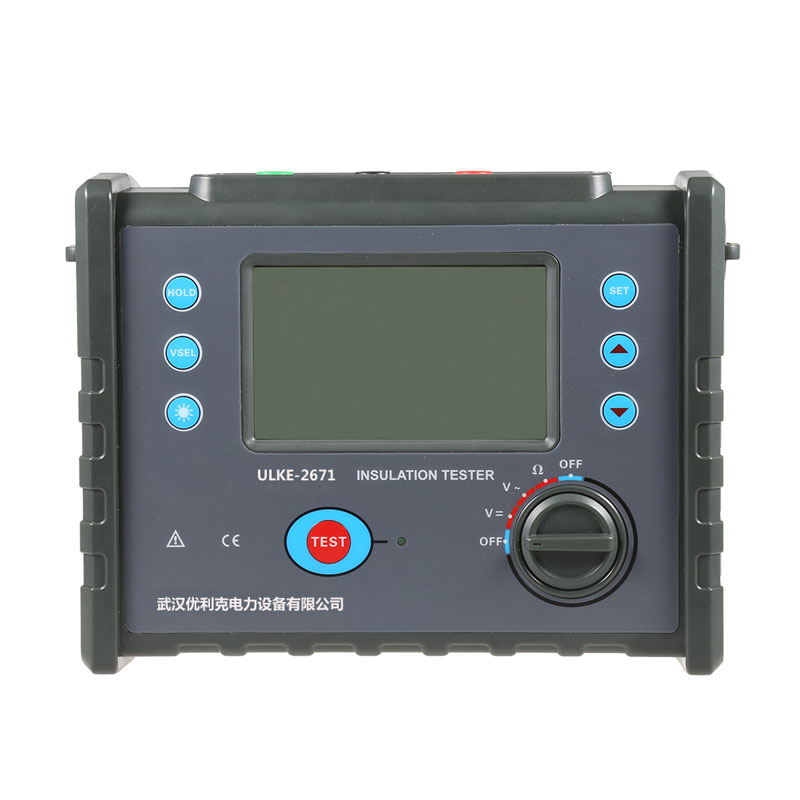

绝缘电阻测试仪


断路器电容器极见绝缘电阻测试步骤

  1.测试接线。断路器电容器一端连接绝缘电阻测试仪的“L”端,另一端连接绝缘电阻表的“E”端。

  2.测试步骤:

  2.1 如果是交接试验的话,需要在安装前进行断路器电容器的绝缘电阻测试仪,这样可以有效减少对断路器灭弧室的影响。

  2.2 如果是预防性试验的话,需要先检查断路器是否处于端口的状态。当测试结果中绝缘电阻过低,再将断路器电容器拆下进行测试,以此来判断具体的故障部位。

  2.3 测量前需要使用放电棒对电容器进行放电。放电时电容器的一端进行接地,另外一端可以通过放电棒短接进行放电。

  2.4 测试前还需要检查绝缘电阻测试仪是否可以正常工作。判断方法为:将断路器电容器的一端连接绝缘电阻测试仪的“L”端,另外一端接地并和绝缘电阻测试仪的“E”端相连接,随后读取1min后或者数值稳定后的绝缘电阻值进行判断其是否可以正常工作。

  2.5 测试结束后,读取试验结果记录后断开“L”端与电容器的连接线,然后停止或者将测试表关断,并使用放电棒对被试品进行充分的放电,即可完成测试。
