氧化锌避雷器计数器测试试验的方法步骤

发布日期:2021-11-18 浏览:184 次

  在正常运行电压下,流过计数器的漏电流非常小,计数器不动作。当避雷器通过雷电波、操作波和工频过电压时,强大的工作电流从计数器的非线性电阻通过,经过直流变换,对电磁线圈放电而使计数器吸动一次,来实现测量避雷器动作次数的装置。在结构上采用电阻片取压,电磁线圈动作,计数器显示,透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封,高压出线端从底板中心引出。

  避雷器放电计数器试验目的

  由于密封不良,放电计数器在运行中可能进入潮气或水分,使内部元件锈蚀,导致计数器不能正确动作,因此需定期试验以判断计数器是否状态良好、能否正常动作,以便总结运行经验并有助于事故分析。带有泄漏电流表的计数器,其电流表用来测量避雷器在运行状况下的泄漏电流,是判断运行状况的重要依据,但现场运行经常会出现电流指示不正常的情况,所以泄漏电流表宜进行检验或比对试验,保证电流指示的准确性。

  避雷器放电计数器试验的现场试验方法和步骤

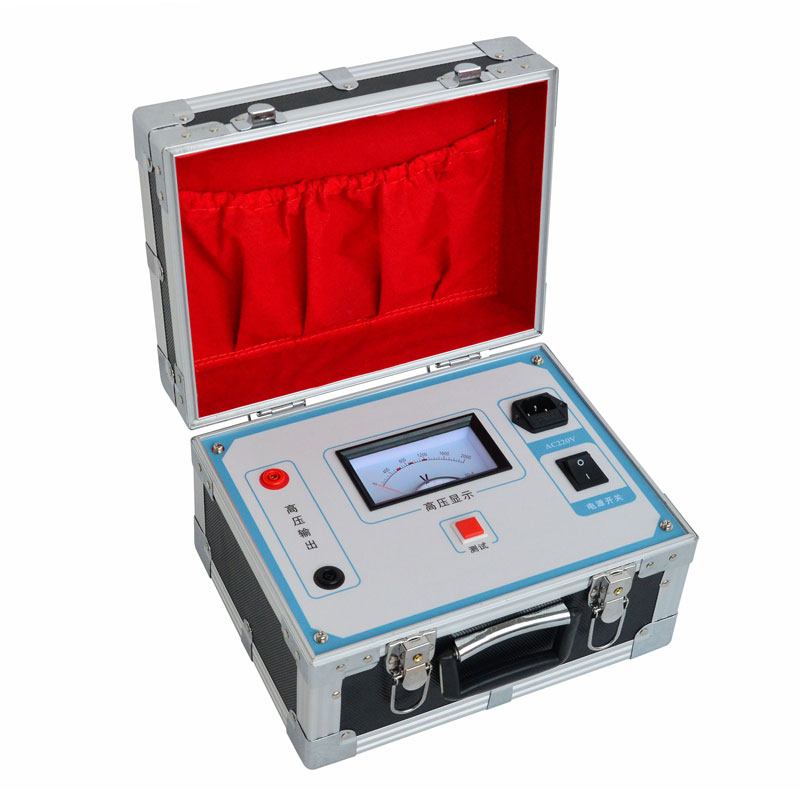

避雷器放电计数器测试仪

  放电计数器的试验方法有直流法和标准冲击电流法两种,标准冲击电流法的试验步骤参考氧化锌避雷器放电计数器测试仪的说明书。

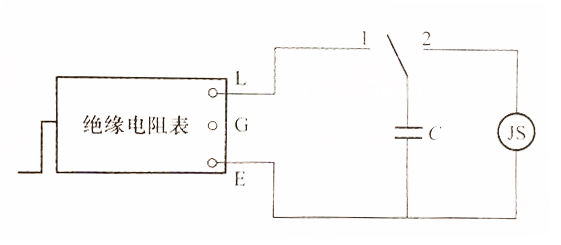

避雷器放电计数器测试仪接线图

  直流法试验接线如图所示。试验步骤为用 2500V绝缘电阻表对一只4~ 6uF的电容器充电,即由一人操作绝缘电阻表,另人通过绝缘杆将“L”端引线接到电容器上对其充电,待充电结束后,将绝缘电阻表与电容器的引线拆开,通过绝缘杆将电容器的放电引线对计数器触及放电,观察计数器是否动作,重复3~5次。在运行条件下也可用此方法进行试验。放电计数器均应正常动作。

  避雷器放电计数器试验的注意事项

  (1)应记录放电计数器试验前后的放电指示数值。

  (2)检查放电计数器是否存在破损或内部积水现象。

  (3)对放电计数器放电试验时,应防止电容器对绝缘电阻表反充电损坏绝缘电阻表。

  (4)带有泄漏电流表的计数器,在试验时应检验泄漏电流表的准确性。
