氧化锌避雷器测试仪操作步骤

发布日期:2021-03-27 浏览:3225 次

氧化锌避雷器带电测试仪是测量氧化锌避雷器的交流电参量,检查避雷器内部绝缘受潮及阀片老化的重要工具,在不停电的情况下,采用Pt二次取电压的方式,实现6~35kV电压氧化锌避雷器的复合参数测量,测试方法采用有线和无线的方式结合使用,测量氧化锌避雷器的全电流、基波电流、谐波、阻性电流、容性电流、有功功率,无功功率,相角差等。

测量避雷器的交流参数有两种测量方式,我们通常说的在线测量和离线测量,也可以称为带电测试和离线测试,下面分别介绍具体的测试方法和步骤。



避雷器带电测量

氧化锌避雷器带电测量是指避雷器在线路运行中测量避雷器的交流参数,实现不停电的情况下实况测量,电流采集接线下图所示。

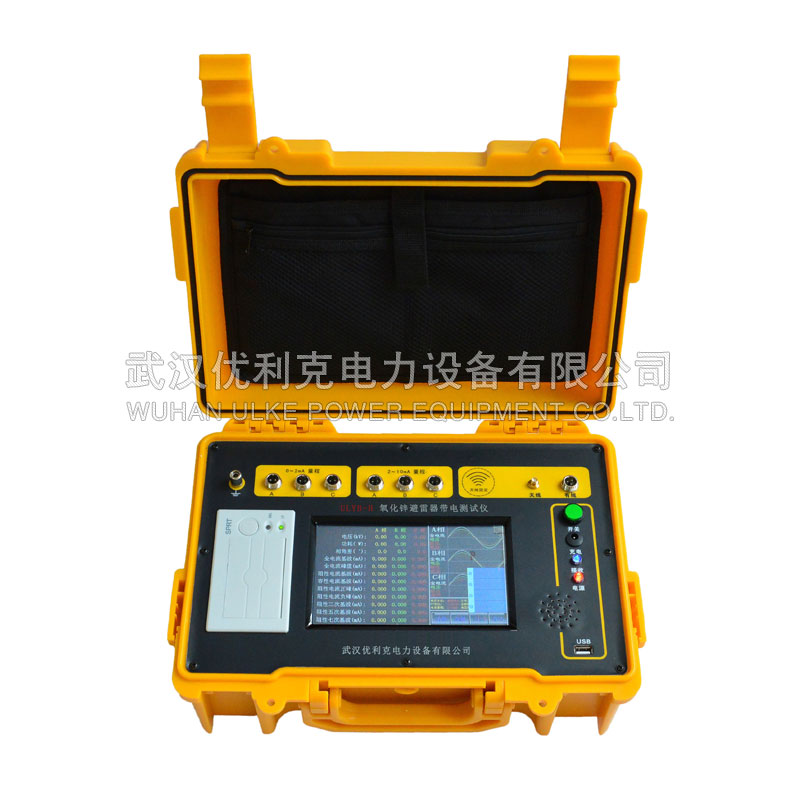

氧化氢避雷器带电测试仪

电流采集点为放电计数器上端引线,地线可以在系统的任一个接地点一点接入仪器面板接地柱。

电压信号取样从系统电压互感器的计量端子取三相电压信号,此电压信号经过配套的V/I变换有源传感器,以有线或无线的方式接入仪器参考电压信号通道,作为参考电压信号。

避雷器离线测试

避雷器离线测试是指避雷器处于安装之前或者拆卸之后与系统电压无关的单独测量过程,接线图如下所示:

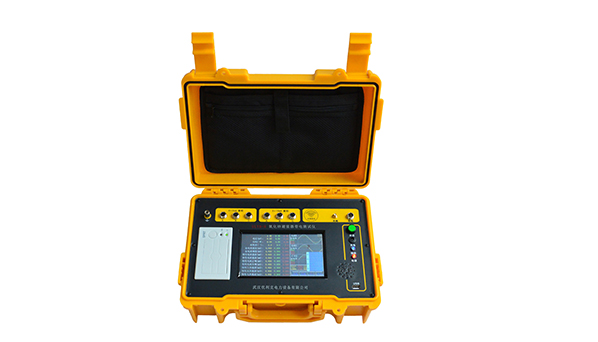

氧化氢避雷器不带电测试仪

变压器仪表端指试验变压器的仪表绕组,此电压信号经过配套的V/I变换有源传感器接入仪器参考电压信号通道,作为参考电压信号。

单相试验时,电压信号接入A相,电流信号也要对应接入A通道。

测量步骤

接通220V交流电源,测试面板底部有“无线通讯”和“有线通讯”模式显示,实际使用中根据实际情况选择,“无线通讯”和“有线通讯”模式下,左下角显示PT变化,“无电压”模式下,显示系统线电压和移相角度。

参数设置

如果设置时“有线方式”或者“无线方式”测试,就要连接电压传感器箱,同时在设置中输入变比值计算一次的实际电压。

设置方法如:110kV系统,那么输入变比为1100(110kV/100V),220kV时输入2200,如果在试验室采用试验变压器加压,那么就必须输入变压器的变比,例如试验变压器的高压为50kV,仪表绕组电压为100V,那么变比输入就为500,依此类推。

如采用“无电压”方式测试,就要直接输入系统电压或外施高压,这种方式不需要引入参考电压信号。

“无电压”测试时,假定B相的电流超前电压的相位角为一定的角度(一般假定为83度),从而根据B相的电流波形得到B相的电压波形,进而得到A、C两相的电压波形,由于都是在此假设条件下完成,因此具有很强的可比性,大大简化了测试。

开始测试

本菜单是测试功能菜单,点击此菜单后进入如图10所示的测试界面。在此界面点击“开始测试”,进入测试过程,测试完成后,数据和波形就能显示。

试验完成后,如果想进一步观察其他数据,可点击“下一页”观察阻性电流各成分的显示界面。

数据结果判定质量

通常情况下相位角决定阻性电流的大小,A、B、C三相的相位角一般为79、83、87左右,三相的阻性电流基本是Ia>Ib>Ic,这是普遍规律。
