【电气试验指导】之避雷器工频参考电流(选1mA)下的工频参考电压测量

发布日期:2022-03-22 浏览:1303 次

  试验目的

  测量避雷器工频参考电流(选1mA)下的工频参考电压,检查内部电阻片是否存在老化,检查均压电容等缺陷。

  试验接线:

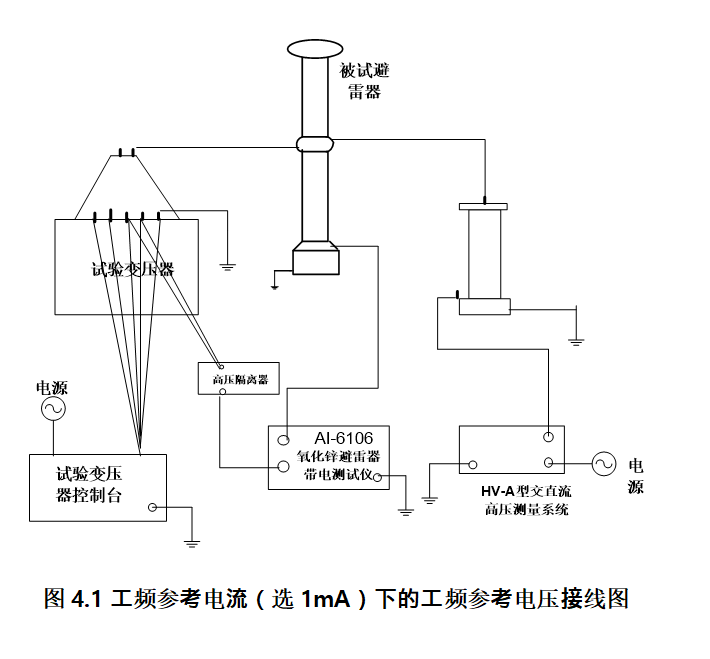

频参考电流(选1mA)下的工频参考电压接线图

  试验步骤:

  1)试验前充分放电。

  2)按照上图所示准确接线并核对无误。

  3)开启试验测试仪器,进入测试界面。

  4)打开试验变压器控制台开关及时呼唱开始升压。

  5)密切注视氧化锌避雷器带电测试仪使其电流正好达到1mA,读取HV-A型交直流高压测量系统显示的电压值.

  6)快速降压关闭试验变压器及所有其余仪器电源。

  7)充分放电,然后拆线收好仪器。

  试验标准:

  据中华人民共和国电力行业标准DL/T 596—1996电力设备预防性试验规程:测量避雷器工频参考电流(选1mA)下的参考电压满足下表要求:

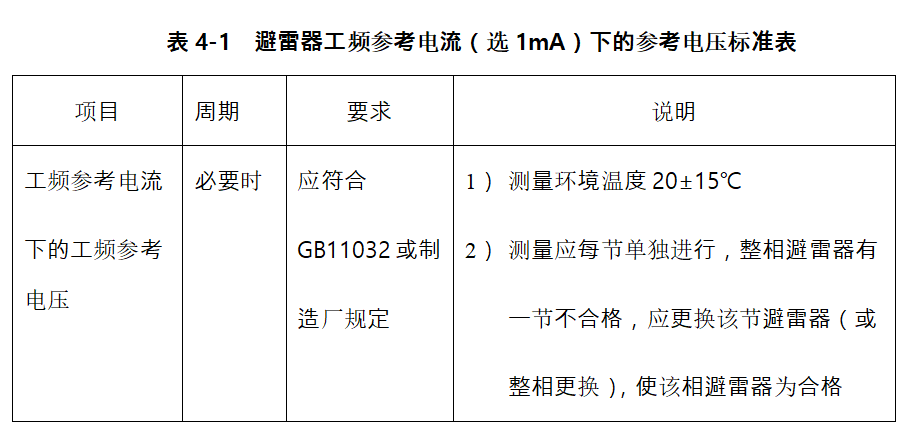

避雷器工频参考电流(选1mA)下的参考电压标准表

  试验注意事项:

  1)加压前认真检查试验接线、以及各种仪表的状态,均正确无误,通知有关人员离开被试品,并取得试验负责人许可,方可加压。

  2)试验时认真监护,防止人员触及带电部位,保持规定的安全距离,操作过程中严格执行呼唱制度;

  3)接取试验电源两人进行,防止触电。

  4)加压人员应带绝缘手套。

  5)试验变压器一定要归零后再合闸,合闸按钮若合不上要多按几次。

  6)氧化锌避雷器带电测试仪AI-6106及其高压隔离器若数据无法显示,注意查看其电能是不是充足,否则应插上电源线。

  试验周期

  1)必要时
