【电气试验指导】之避雷器绝缘电阻测量

发布日期:2022-03-21 浏览:1744 次

  试验目的:

  判断避雷器绝缘电阻测量是否受潮或瓷套裂纹等缺陷。

  试验范围:避雷器本体绝缘电阻;底座绝缘电阻

  避雷器绝缘电阻测量试验步骤:

  1)实验前对兆欧表本身进行检查,将兆欧表水平放稳进行以下操作:

  1接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时,用导线瞬时短接“L”和“E”端子,其指示应为零。

  2开路时,接通电源或兆欧表达额定转速时其指示应指无穷大

  3断开电源,将兆欧表的接地端与被试品的地线连接

  4兆欧表的高压端接上屏蔽连接线,连接线的另一端悬空(不接试品),再次接通电源或者驱动兆欧表,兆欧表指示应仍然指示无穷大。

  2)试验时首先将避雷器本体低压端子接地。

  3)避雷器低压端子接兆欧表的“E”端

  4)试验用导线应使用专用带屏蔽的绝缘护套线,一端接兆欧表L端,G接屏蔽,另一端接避雷器高压端子

  5)最后接通仪表电源线,自带电池的兆欧表和手摇式无需接电源线.

  6)检查试验接线正确,工作人员与施加电压部位保持足够的安全距离,操作人员征得负责人许可后,开始测量,读取绝缘电阻值,填写实验数据。

  7)测量完毕,首先断开仪器总电源,用放电棒将高压端充分放电后,拆除高压端接线,然后拆除仪器端高压线,最后拆除仪器接地线,试验结束。

  8)整理仪器,记录温度和湿度,把仪器摆放回原位;

  9)测量数值与标准或历史数据比较,判断是否合格,撰写试验报告。

  试验接线:

  兆欧表“E”是接被试品的接地端的,为正极性;“L”是接被试品高压端的,为负极性;“G”是接屏蔽端的,为负极性

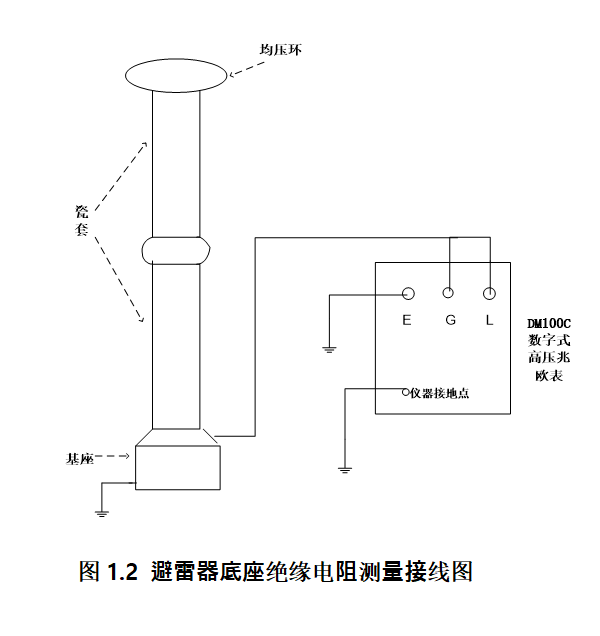

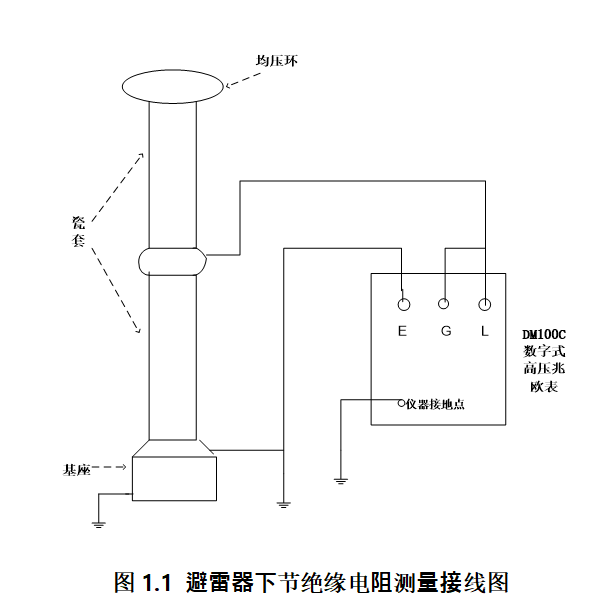

  对于本体的绝缘电阻测量试验接线如图1.1所示;对于底座的绝缘电阻接线如图1.2所示:
避雷器绝缘电阻测量
避雷器绝缘电阻测量

  试验标准:

  所测绝缘电阻应符合下列要求:

  1)35kV以上不低于2500兆欧

  2)35kV及以下不低于1000兆欧

  3)底座绝缘电阻不低于5兆欧

  4)所测绝缘电阻与出厂、交接试验值、历次试验值比较,不得有明显降低或较大偏差。

  试验注意事项:

  1)实验前后对被试品放电,防止残余电荷伤人

  2)被试设备周围有运行设备时,做好感应电压防范措施;

  3)试验时认真监护,防止人员触及加压部位,操作过程中严格执行呼唱制度;

  4)严格执行安规和现场作业控制卡的规定选用专用屏蔽测试线,测试线应有足够的绝缘强度,否则测试线不能拖地,应使用绝缘杆或者绝缘带支撑,避免影响测量结果;

  5)湿度的影响对表面泄漏电流的影响较大,绝缘表面潮气吸附在瓷套表面形成水膜,常使绝缘电阻显著降低,一般在空气相对湿度不高于80%条件下进行试验,在相对湿度大时,采取清扫、电吹风吹干、屏蔽等措施消除影响;

  6)感应电压的影响:当被试设备上感应电压较高时影响测试结果;

  7)测试线是否破损、断线等。

  试验周期:

  1)交接时或大修后;

  2)发电厂、变电所避雷器每年雷雨季前;

  3)必要时。
