氧化锌避雷器U1mA及0.75U1mA下泄漏电流测试注意事项

发布日期:2021-11-19 浏览:1751 次

  氧化锌避雷器直流1mA电压(U1ma)及075U1mA下的泄漏电流测试的注意事项有:

  (1)直流U1mA测试前,应先测试绝缘电阻,其值应正常。

  (2)为了防止外绝缘的闪络和易于发现绝缘受潮等缺陷,避雷器直流U1mA测试通常采用负极性直流电压。

  (3)因泄漏电流大于200uA以后,随电压的升高,电流将急剧增大,故应放慢升压速度,当电流达到1mA时,准确地读取相应的U1mA电压值.

  (4)防止表面泄漏电流的影响。测量前应将瓷套表面擦拭干净。测量电流的导线应使用屏蔽线。金属氧化物避雷器总泄漏电流主要由流过阀片的电容电流、阻性电流和流过绝缘体的电导电流三部分组成。由于无间隙金属氧化物避雷器表面的泄漏原因,在试验时应尽可能地将避雷器瓷套表面擦拭干净。如果由于受潮或脏污等原因使U1mA电压数据异常,应在靠近 避雷器加压端的瓷套表面装一个屏蔽环。 测量泄漏电流的导线应使用屏蔽线,测试线与避雷器的夹角应尽量大。

  例如一台220kV 型号为HY10Z-200/520 的氧化锌避雷器,停电试验中数据出现异常, U1mA的值为210kV, 0.75U1mA下的泄漏电流为60μA。由于该避雷器临近正在运行的带电设备,电场干扰较大,试验人员首先核查试验方法是否正确并设法排除电场干扰的影响。检查发现,高压试验线采用的不是屏蔽线。将测试线改为屏蔽线,将屏蔽线的屏蔽层接入高压微安电 压表的输入端。再次试验,U1mA 电压为292kV, 0.75UhmA 下的电流为32μA,与交接电气设备试验数据基本相同。可见,本次试验出现异常是由于电场干扰引起试验回路出现干扰电流造成的。

  (5)直流高压的测量应在高压侧进行,测量系统应经过校验,测量误差不应大于2%。

  (6)试验回路的接地应在被试品处接地。

  (7)氧化锌避雷器直流电压的数值不应低于GB 1032 2010 《交流无间隙金属氧化物避霄器》中规定数值,且U1mA实测值与初始值或制造厂规定值比较,变化不应超过士5%;

  0.75U1mA下的泄漏电流般应不大于 50uA,且与初始值相比较不应有明显变化。

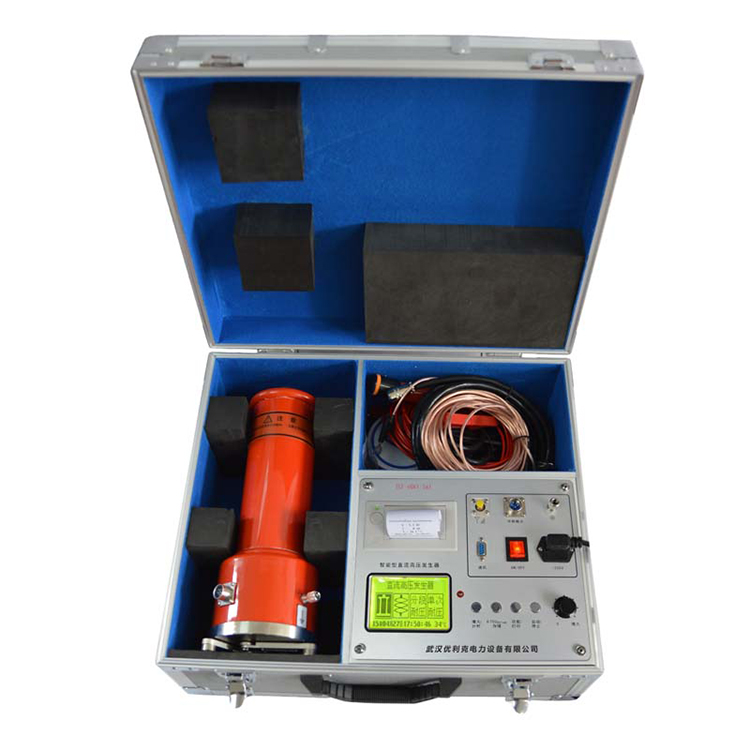

直流高压发生器

  (8)测量时应记录环境温度,阀片的温度系数-般为 0.05%~0.17%即温度每升高10eC,直流1mA电压U1mA约降低1%,所以必要的时候应进行温度换算,以免出现误判断。由于相对湿度也会对测量结果产生影响,为便于分析,测量时还应记录相对湿度。

  (9)根据GB 11032- 2010 《交流无间隙金属氧化物避雷器》规定,直流电压脉动部分应不超过士1.5%。

  (10)三节以上结构避雷器可按三节结构设备进行试验,单节结构避雷器应拆除高压引线进行试验。

  (11)不拆高压引线试验时,测量限流电阻R的阻值根据实际情况进行调整。不拆高压引线试验时,下节避雷器泄漏电流值由低压端电流表直接读取,其他位置避雷器泄漏电流值需经高压端、低压端两块电流表进行差值计算取得。

  (12)串补平台上各限压器距离较近,且限压器与其他设备(如电容器组)距离较近,接线时应充分考虑绝缘措施,防止加压线或限压器高压端对邻近设备放电。

  (13)试验结束断开电源后,应对被试避雷器或限压器邻近设备及加压线进行充分放电。
