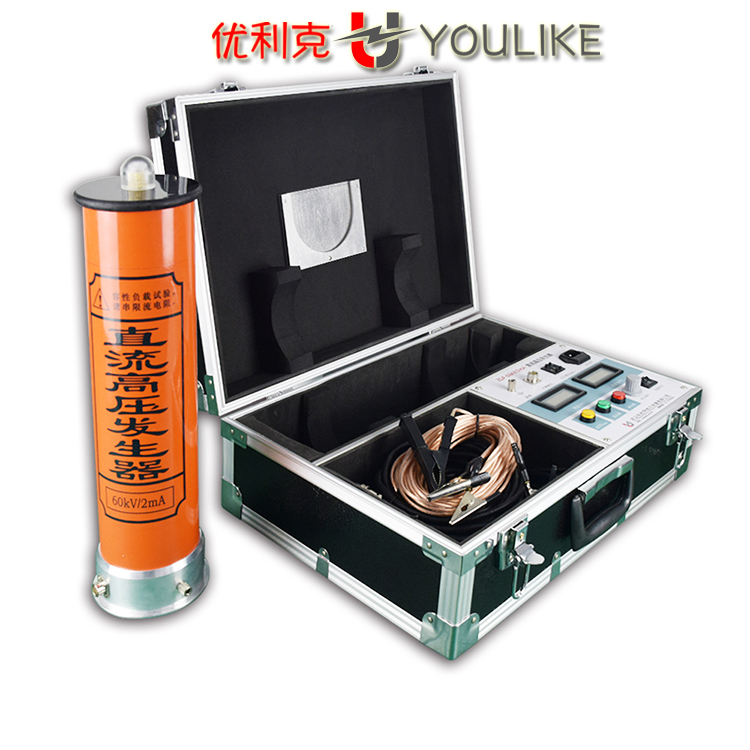

直流高压发生器面板倍压筒结构、接线介绍

发布日期:2021-12-01 浏览:237 次

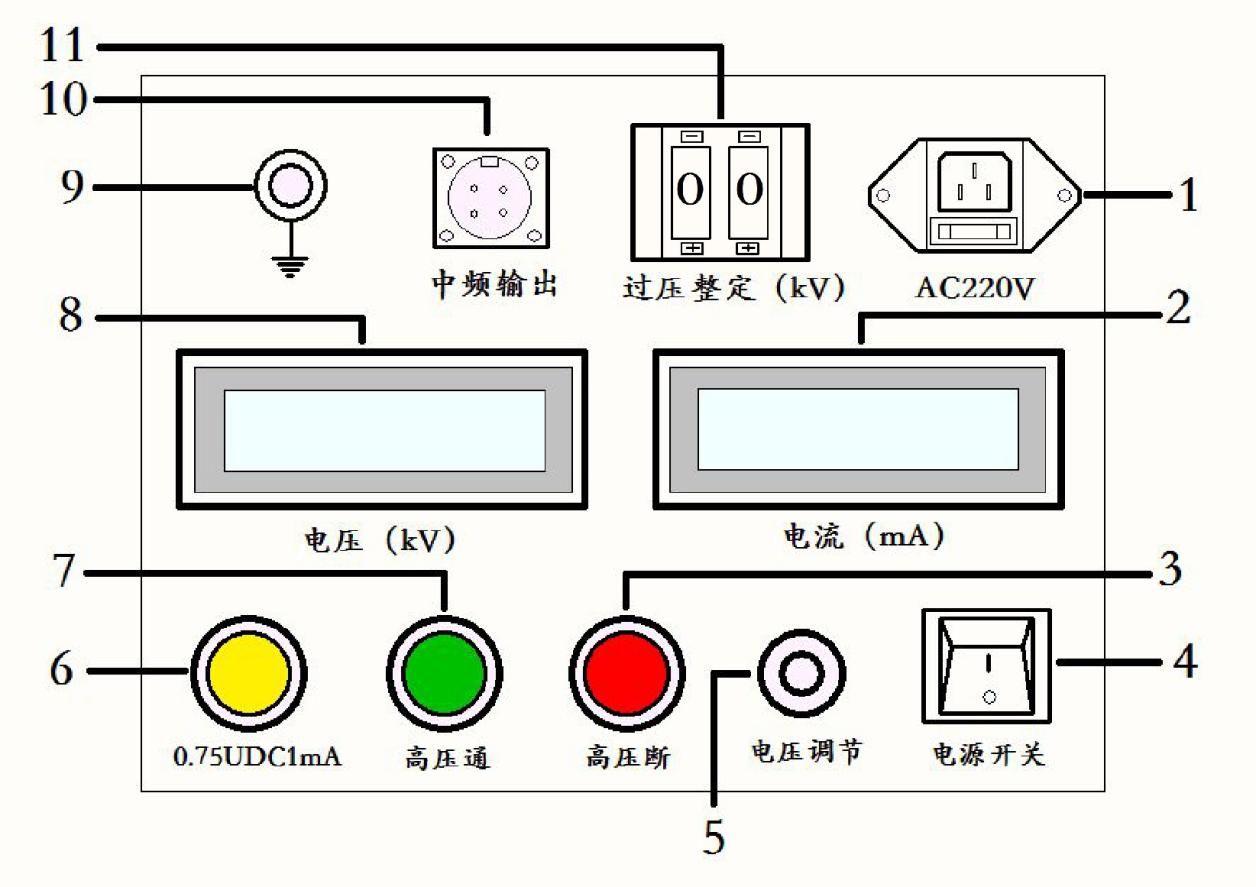

  1.直流高压发生器面板示意图如下


直流高压发生器面板

  1.电源插座 2.数显电流表 3.高压断按钮(红灯)

  4.电源开关 5.电压调节电位器 6.0.75UDC1mA 按钮(黄灯)

  7.高压通按钮(绿灯) 8.数显电压表 9.接地端子

  10.中频输出接口11.过压整定拨盘

  接地端子:主机接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。

  数显电流表:数字显示直流高压输出电流。

  高压断按钮(红灯):红灯亮,表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮,绿灯灭红灯亮,高压回路切断。

  电源开关:向上按,电源接通,红灯亮,反之为关断。

  电压调节电位器:该电位器为多圈电位器。顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能,因此升压前必须先回零。

  0.75UDC1mA 按钮(黄灯):此功能是专门为氧化锌避雷器快速测量0.75UDC1mA 用。绿灯亮时有效,按下黄色按钮后黄灯亮,输出高压降至原来的75%,并保持此状态。按下红色按钮,黄灯、绿灯均灭,高压切断并退出 0.75倍状态。

  高压通按钮(绿灯):高压接通按钮、高压指示绿灯亮。在红灯亮的状态下,按下绿色按钮后,绿灯亮红灯灭,表示高压回路接通,此时可升压。注意此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮,红绿灯均亮,但松开按钮绿灯灭红灯亮,表示机内保护电路已工作。

  数显电压表:数字显示直流高压输出电压。

  电源插座:将随机配置的电源线与电源输入插座相联。(交流 220V±10%,插座内自带 3A 保险管。)

  过压整定拨盘:用于设定过电压保护值。拨盘开关所显示单位为 kV ,设定值为试验电压 1.1 倍。

  中频输出接口:用于主机与倍压筒部分的联接。

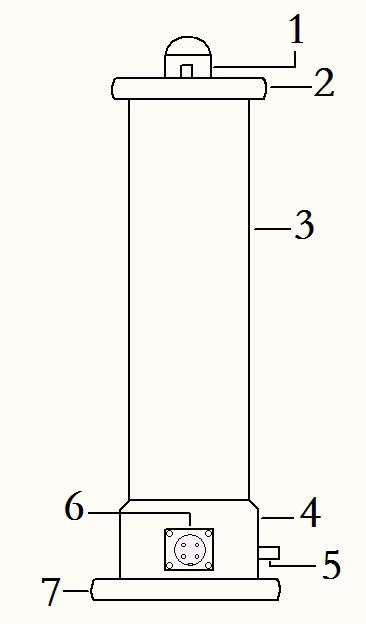

  2.直流高压发生器倍压筒结构示意图如下

直流高压发生器倍压筒

  1.高压引出接线柱 2.倍压筒顶盖 3.绝缘倍压筒

  4.倍压筒底座 5.接地端子 6.中频连接端子

  7.倍压筒底盖

  高压引出接线柱:连接微安表或限流电阻。

  倍压筒顶盖:绝缘和密封的作用。

  绝缘倍压筒:起绝缘、支撑、防潮。

  倍压筒底座:起支撑固定的作用。

  接地端子:倍压筒接地端子与被试品接地连接为一点后再与接地网相连。

  中频连接端子:用于主机与倍压筒部分的联接。

  倍压筒底盖:起固定、密封的作用。

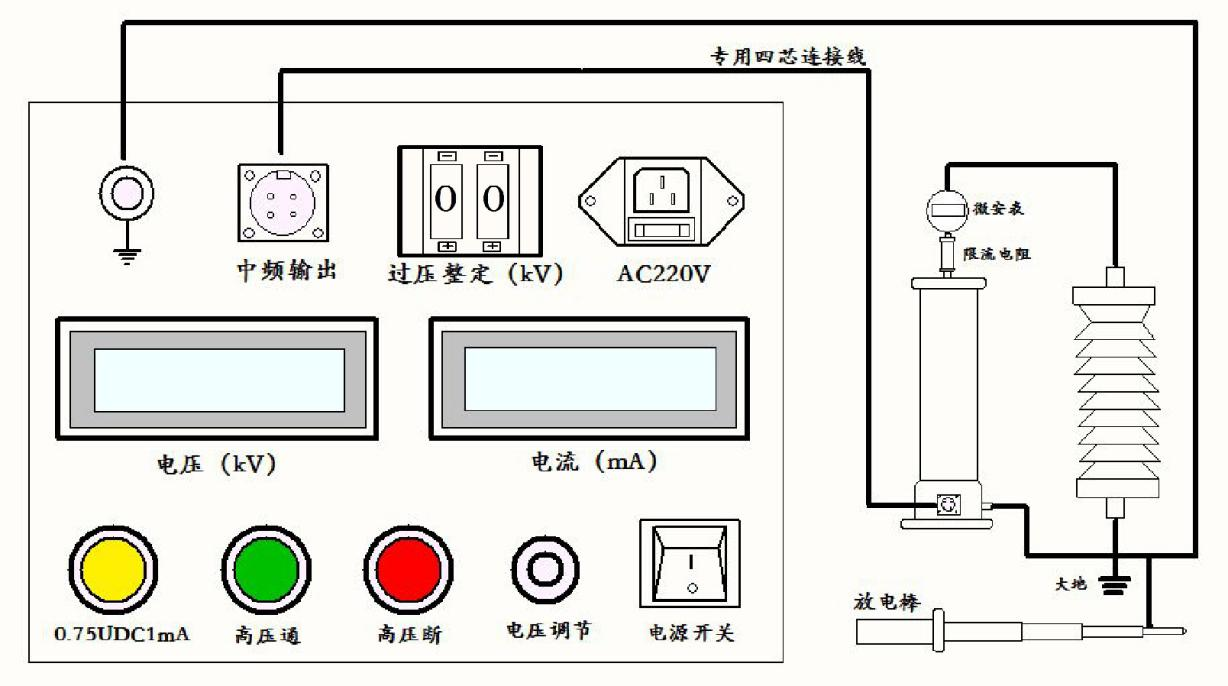

  3.直流高压发生器试验回路连接示意图

直流高压发生器接线
