变压器绕组变形测试仪分类

发布日期:2021-12-14 浏览:653 次

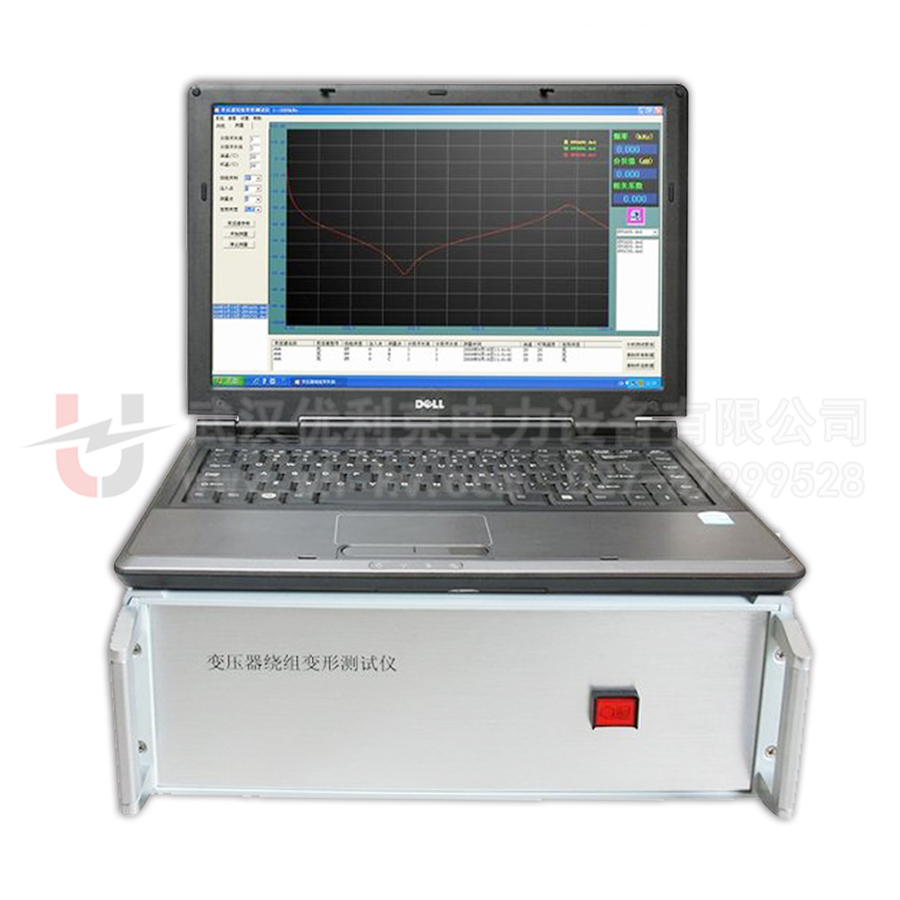

  变压器绕组变形测试仪具有频率响应法和低电压短路阻抗法两种测试方法,用两种不同的方法对电力变压器绕组进行测量,全面反映变压器的绕组特性,更加准确地分析、诊断绕组变形情况。频响法和阻抗法两种测试方法完美合成,节省测试时间,提高工作效率。

变压器绕绕组变形测试

  变压器绕组变形测试仪(频率响应法)用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器,运行或运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击。在短路电流产生的强大电动力作用下,变压器绕组可能失去稳定性,导致局部扭曲、鼓包或移位等永久变形现象,这样将严重影响变压器的安全运行。本仪器按国家电力行业标准DL/T911-2016、国际电工标准IEC60076-18采用频率响应分析法测量变压器的绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器绕组可能发生的变形情况。

  变压器绕组变形测试仪(低电压阻抗法)专门用于测量大中型变压器阻抗特性测试的智能化仪器。国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定:“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定:“变压器在遭受近区突发短路后,应做低电压短路阻抗测试或用频响法测试绕组变形,并与原始记录比较,判断变压器无故障后,方可投运。”低电压短路阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化。测试仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术,测量数据准确、稳定。该仪器采用三相自动测量或者单相测量方式,将低压侧可靠短接,输入变压器参数后,仪器便可自动测试、自动计算各相阻抗及阻抗误差百分比。测试过程中显示电压电流波形,更加适合现场使用。
