【电气试验指导】之直流1mA电压U1mA及0.75U1mA下的泄漏电流测量试验

发布日期:2022-03-21 浏览:612 次

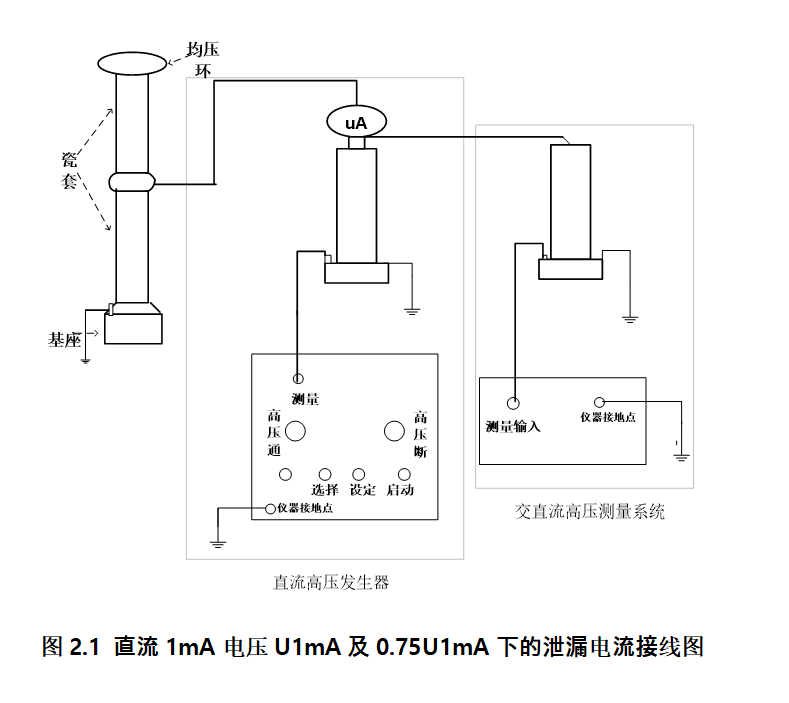

  试验接线:
泄漏电流测量试验

  试验注意事项:

  1)实验前后对被试品及周围物体充分放电,防止残余电荷伤人;

  2)被试品设备周围有运行设备,做好感应电压防范措施;

  3)工作人员读取高压侧电流时应保持相应的安全距离;

  4)试验时认真监护,防止人员触及加压部位,操作过程中严格执行呼唱制度;

  5)严格执行安规和现场作业控制卡的规定;

  6)测量电流的导线应使用屏蔽线:测量U1mA值和0.75U1mA下的泄漏电流值时,宜在被试品下端与地之间(此时被试品的下端应与地绝缘)串联一只带屏蔽引线的电流表,电流表精度应高于成套装置上的仪表,当两只电流表指示的数值不同时,应以外部串联的电流表数值为准;

  7)测量系统应经过校验合格,测量误差不应大于2%,测量0.75U1mA下泄漏电流的微安表,其准确度宜不大于1.5级,测量U1mA值和0.75U1mA下的泄漏电流值所用设备的直流电压脉动因数绝对值不大于1.5%;

  8)应尽量避免电晕电流、杂散电容和表面潮湿污秽的影响,高压引线远离避雷器低压端,天气潮湿时,可用加屏蔽环的方法防止避雷器绝缘外套表面受潮影响测量结果;

  9)避免附近的交流电源及直流离子流产生的干扰,影响对所测避雷器质量情况的判断;

  10)分压器高压侧应接在微安表的电源侧;

  11)在局部停电条件下测试避雷器时,除了所用仪器应有较强的抗干扰性能和应使用比较粗的连接导线外,还应将被使避雷器绝缘电阻测量的高压端用屏蔽环罩住或采取屏蔽措施。

  试验周期:

  1)不带内部均压系统的交接时;

  2)无持续电流检测装置:3年,有持续电流检测装置:6年;

  3)必要时。
