优利克电力 | 如何检查并解决电力变压器故障

在现代电力系统中，电力变压器作为关键设备，承担着电压变换、电能分配等重要任务。一旦出现故障，不仅会影响电力供应的稳定

性，还可能引发严重的安全事故。因此，及时检查并解决电力变压器故障至关重要。本文将为大家详细介绍电力变压器故障的检查方

法和解决策略。


电力变压器常见故障类型

绕组故障：绕组是变压器的核心部件之一，常见的绕组故障包括绕组短路、断路和绝缘损坏。绕组短路可能是由于绝缘老化、机械损

伤等原因导致，会引起电流增大，局部过热，严重时甚至引发火灾。绕组断路则可能是由于焊接不良、长期受电动力作用等因素造

成，会导致变压器无法正常传输电能。

铁芯故障：铁芯故障主要表现为铁芯多点接地和铁芯局部短路。铁芯多点接地会形成环流，引起铁芯局部过热，加速绝缘老化。而铁

芯局部短路则会影响变压器的磁性能，导致变压器损耗增加，效率降低。

绝缘故障：绝缘故障是变压器故障的常见类型，包括绝缘油劣化、绝缘纸老化等。绝缘油在长期运行过程中，会受到水分、杂质、高

温等因素的影响，导致其绝缘性能下降。绝缘纸则会随着时间的推移逐渐老化，失去绝缘性能，从而引发变压器故障。

分接开关故障：分接开关用于调整变压器的输出电压，常见的分接开关故障有接触不良、分接位置不准等。接触不良会导致接触电阻

增大，引起局部过热；分接位置不准则会使输出电压异常，影响电力系统的正常运行。




电力变压器故障检查方法

外观检查：外观检查是最基本的检查方法，通过目视观察变压器的外观，检查是否有渗漏油、外壳变形、放电痕迹等异常情况。渗漏

油可能表明变压器的密封性能不佳，会导致绝缘油减少，影响变压器的散热和绝缘性能。外壳变形可能是由于内部压力过大或受到外

力撞击所致，需要进一步检查内部部件是否损坏。放电痕迹则可能是由于绝缘损坏引起的，需要及时处理，以防止故障扩大。

油色谱分析：油色谱分析是一种通过检测变压器绝缘油中溶解气体的成分和含量，来判断变压器内部是否存在故障以及故障类型的方

法。当变压器内部发生故障时，绝缘油和固体绝缘材料会在高温、放电等作用下分解产生气体，这些气体溶解在绝缘油中。通过对绝

缘油中的气体进行分析，可以判断故障的性质和严重程度。例如，当甲烷、乙烯等气体含量增加时，可能表明变压器内部存在过热故

障；而当乙炔气体含量增加时，则可能表明变压器内部存在放电故障。

绕组直流电阻测量：绕组直流电阻测量是检查变压器绕组是否存在短路、断路等故障的重要方法。通过测量绕组的直流电阻，可以判

断绕组的连接是否良好，是否存在匝间短路等问题。如果绕组直流电阻与出厂值或上次测量值相比有较大偏差，可能表明绕组存在故

障。

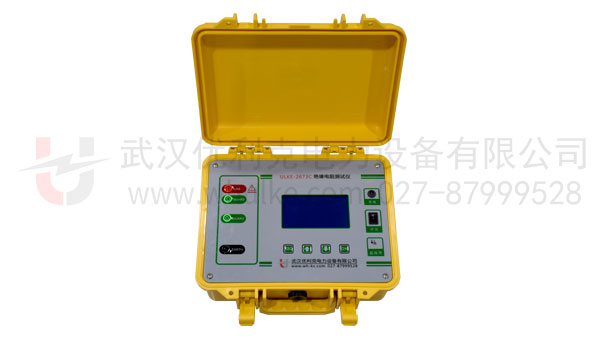

绝缘电阻测量：绝缘电阻测量用于检查变压器的绝缘性能。使用绝缘电阻测试仪测量变压器的绕组与绕组之间、绕组与铁芯之间的绝

缘电阻。如果绝缘电阻值低于规定值，说明变压器的绝缘性能下降，可能存在绝缘受潮、老化等问题。

变比测量：变比测量用于检查变压器的变比是否符合设计要求。通过测量变压器的变比，可以判断绕组是否存在匝间短路、分接开关

位置是否正确等问题。如果变比与铭牌值相比有较大偏差，需要进一步检查原因。

短路阻抗测量：短路阻抗测量可以反映变压器绕组的结构和性能变化。当变压器绕组发生变形、短路等故障时，短路阻抗会发生变

化。通过测量短路阻抗，并与出厂值或上次测量值进行比较，可以判断变压器是否存在故障。




电力变压器故障解决策略

绕组故障解决方法：如果是绕组短路，轻微的匝间短路可以通过局部修复来解决，如更换受损的绕组部分。但如果短路情况严重，则

需要更换整个绕组。对于绕组断路，需要找到断路点，重新进行焊接或连接。在处理绕组故障时，要注意保证绕组的绝缘性能，避免

再次出现故障。

铁芯故障解决方法：对于铁芯多点接地故障，可以通过查找接地点，采取绝缘措施来消除多点接地。例如，使用绝缘材料将接地点隔

开，或对铁芯进行彻底的清洁和干燥处理，去除可能导致接地的杂质。对于铁芯局部短路，需要对短路部位进行修复或更换受损的铁

芯部件。

绝缘故障解决方法：当绝缘油劣化时，需要对绝缘油进行处理，如过滤、脱气、再生等。如果绝缘油严重劣化，无法通过处理恢复性

能，则需要更换新的绝缘油。对于绝缘纸老化，需要根据老化程度采取相应的措施。轻微老化可以加强监测，定期进行绝缘检测；严

重老化则需要更换绝缘纸。

分接开关故障解决方法：如果分接开关接触不良，可以对分接开关进行清洁、调整和检修，确保接触良好。对于分接位置不准的问

题，需要重新调整分接开关的位置，使其符合要求，并进行相应的测试和验证。




日常维护与预防措施

定期巡检：制定科学合理的巡检计划，定期对变压器进行全面检查，包括外观、油温、油位、声音等方面。及时发现潜在的故障隐

患，将故障消灭在萌芽状态。

保持良好的运行环境：确保变压器运行环境干燥、清洁，避免受潮、受灰尘和杂质污染。同时，要注意控制变压器的运行温度，避免

长期过负荷运行，以延长变压器的使用寿命。

加强绝缘维护：定期对变压器的绝缘性能进行检测和维护，如定期更换绝缘油、检查绝缘纸的状态等。在变压器的安装和检修过程

中，要严格按照规范操作，保证绝缘质量。

安装在线监测系统：在线监测系统可以实时监测变压器的运行参数，如油温、绕组温度、局部放电等。通过对这些参数的分析，可以

及时发现变压器的异常情况，提前采取措施进行处理。



电力变压器故障的检查和解决需要专业的技术和方法。通过多种检查手段及时发现故障，并采取有效的解决策略，可以确保变压器的

安全稳定运行。同时，加强日常维护和预防措施，能够降低故障发生的概率，提高电力系统的可靠性。希望本文能够帮助大家更好地

了解电力变压器故障的检查与解决方法，为保障电力系统的正常运行贡献一份力量。
