变压器绕组连同套管对地绝缘电阻的测试步骤

发布日期:2021-11-08 浏览:540 次

  测试变压器绕组连同套管对地绝缘电阻的步骤是:

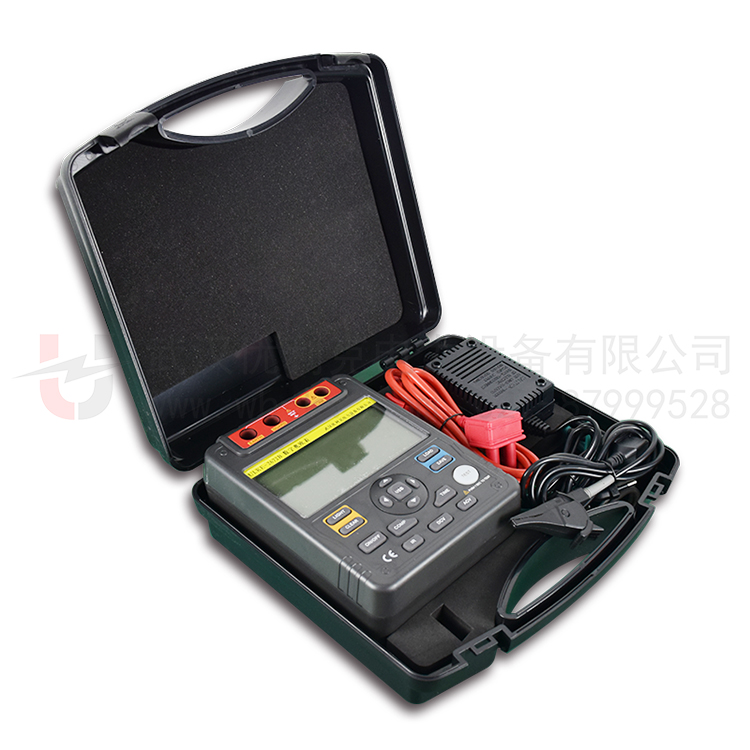

绝缘电阻测试仪

  (1)选择合适的绝缘电阻表,并检查绝缘电阻表是否正常。

  (2)被试变压器断电,拆除变压器对外的一切连线。将变压器所有绕组、铁芯、外壳接地放电,对大容量变压器应充分放电(5min以上),放电时应用绝缘工具进行,不得用手碰触放电导线。

  (3)接线并测试,分别读取15s、 60s、 10min绝缘电阻值,并做好记录。

  (4)读取绝缘电阻后,应先断开绝缘电阻表接至被试品高压端的连接线,然后将绝缘电阻表停止运转,以免变压器在测量时所充的电荷经绝缘电阻表放电而损坏绝缘电阻表。

  (5)对变压器测试部位放电接地。

  (6)记录环境温度、湿度,变压器上层油温,计算吸收比、极化指数的数值。

  (7)试验完毕,整理仪器。
