测试变压器绕组连同套管对地绝缘电阻试验时如何加屏蔽?

发布日期:2021-11-08 浏览:418 次

  测试变压器绕组连同套管对地绝缘电阻试验的时候,测量应在天气良好的情况下进行,且空气相对湿度不高于80%。若遇天气潮湿、套管表面脏污,对常规测试的结果存在疑问的时候,则需要进行“屏蔽”测量。测量采用屏蔽的接线如图所示

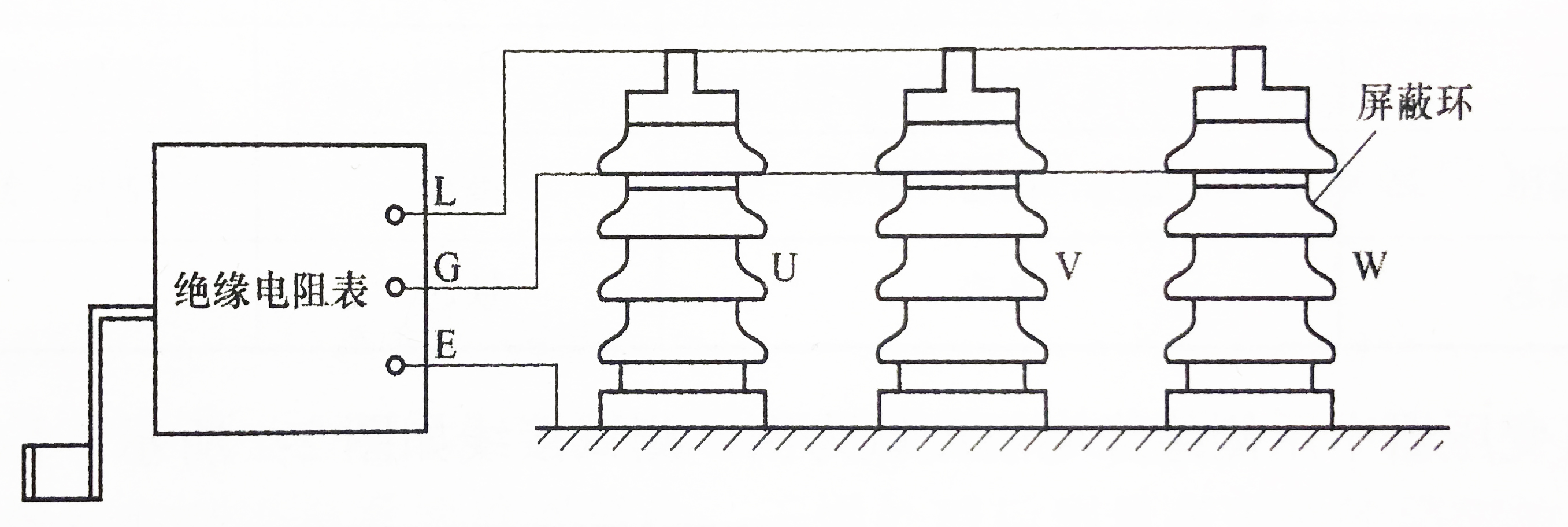

绝缘电阻测量加屏蔽接线

  加屏蔽操作时,变压器套管在和屏蔽线G接触的部位最好用铝箔纸紧密包裹起来,或者用较软的金属丝(如熔丝)紧密缠绕几周,再和屏蔽线G连接,必须确保套管表面每一点都和铝箔纸或者熔丝紧密接触。因为加屏蔽的目的是阻止套管表面的泄漏电流经过绝缘电阻表,如果屏蔽环和套管表面有缝隙,就会失去测量的意义。正常情况下,如果屏蔽措施正确,加屏蔽后测量的绝缘电阻值应该明显增加。如果加屏蔽后绝缘电阻值仍然偏低不合格,则说明变压器内部可能存在缺陷。
