【电气试验指导】之绝缘电阻试验

发布日期:2022-03-17 浏览:141 次

  试验范围:

  1) 一次绕组对二次绕组及外壳

  2) 各二次绕组间及其对外壳的绝缘电阻,测量接地端N对外壳的绝缘电阻

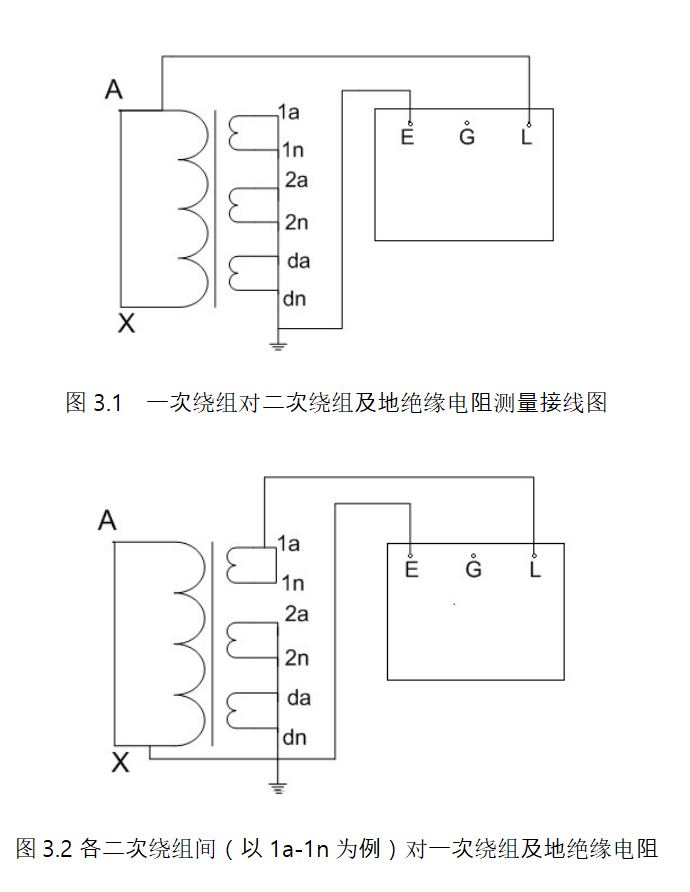

  试验接线:

  绝缘电阻试验测量接线均为测试绕组首末端短接加压,非被测绕组首末端短接接地。
绝缘电阻试验

  试验步骤:

  (1)试验前步骤:

  1) 填写工作票,编写作业控制卡,办理工作许可手续;

  2) 检查并抄写电磁式电压互感器铭牌数据,并记录环境温湿度;

  3) 试验前对兆欧表本身进行检查,将兆欧表水平放稳。将E端接地(先接接地端,再接仪器端),接测试线至L端,并保持悬空,加压,此时测得数据为200+GΩ。然后将L端接线接地,此时测得数据为0,则兆欧表正常;

  (2)测量一次绕组对二次绕组及外壳:

  1) 将所有二次绕组短路接地;

  2) 一次绕组首尾(A、N)短接后应接兆欧表的L端;屏蔽线接兆欧表G端;

  3) 连接电源盘电源线,连接仪器电源线(若自带电池有电可直接使用),打开电源开关,选好测量档位按启动键测量,数据稳定或1min后,按下停止键,记录数据;

  4) 测量结束,断开仪器总电源开关,断开电源盘开关,拔掉电源插头;

  5) 拆除试验引线前要先对被试设备和附近导电体进行放电。放电先用带电阻端放电后再用接地端直接接地放电;

  6) 挂好接地棒,取下仪器端高压线,拆除所有短接线。

  (3)各二次绕组间及其对外壳的绝缘电阻:

  1) 互感器外壳已经接地,将A、N短路并接地;

  2) 一组二次绕组端接后应接兆欧表L端,其他二次绕组短路接地;

  3) 重复1)~3),并依次测量其他二次绕组;

  4) 挂好接地棒,先拆除仪器端高压线,再拆除仪器接地线(应先拆除仪器端,再拆除接地端),最后拆除所有短接线,取下接地棒,结束试验。

  试验标准:

  (1)测量一次绕组对二次绕组及地时,试验电压用2500V;各二次绕组间及其对外壳时,试验电压用1000V;

  (2)交接时,测量一次绕组对二次绕组及地,各二次绕组间及其对外壳的绝缘电阻值不宜低于1000MΩ;

  (3)例行试验时,一次绕组的初值差不超过-50%(注意值);二次绕组≥10MΩ(注意值);

  (4)测量N对地的绝缘电阻不宜低于1000MΩ;

  试验周期:

  (1)交接时;

  (2)投运前;

  (3)110kV及以上:3年 35kV:6年;

  (4)必要时

  试验注意事项:

  1) 选用专用屏蔽测试线并应有足够的绝缘强度,否则测试线不能拖地,应使用绝缘杆或绝缘带支撑,避免影响测量结果;

  2) 湿度的影响:湿度对表面泄露电流的影响较大,绝缘表面吸附潮气,瓷套和二次绝缘板表面形成水膜常使绝缘电阻显著降低,一般应在空气相对湿度不高于80%条件下进行试验,在相对湿度大时,采取清扫、电吹风吹干、屏蔽等措施消除影响;

  3) 放电时间的影响,测试完毕接地并充分放电,放电时间大于充电时间,以利于将剩余电荷放尽。否则在重复试验时,其充电电流和吸收电流将比第一次测量时小,造成绝缘电阻增大的虚假现象;

  4) 温度的影响,绝缘电阻随温度的上升而减小;为了将测量值与过去比较,应将测得的绝缘电阻值换算到同温时,才可比较;

  5) 感应电压的影响,当被试设备上感应电压较高时影响测试结果;

  6) 避免测试线破损、断线、掉头等;

  7) 如果所测试品的绝缘电阻过低时,排除测试接线带来的测量误差后,应尽量进行分解试验,以找出绝缘电阻最低的部分;

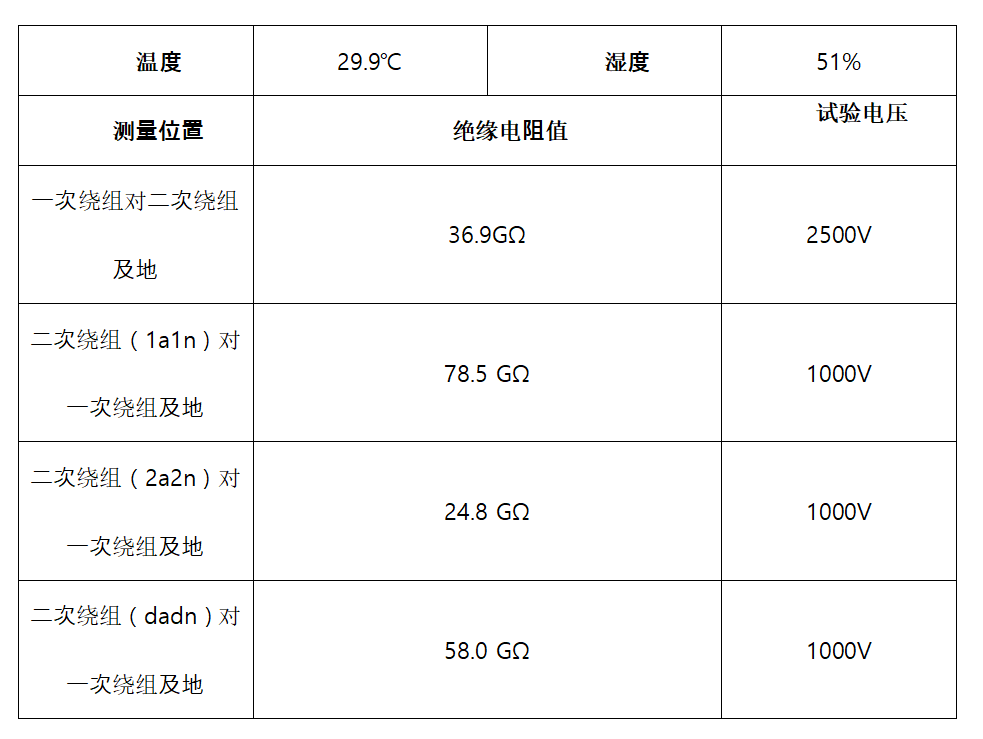

  试验数据:
绝缘电阻试验
