测试变压器绕组对地绝缘电阻试验的时候,吸收比或者极化指数的具体要求

发布日期:2021-11-08 浏览:413 次

  变压器电压等级为35kV及以上,且容量在4000kVA及以上时,应测量吸收比。吸 收比与产品出厂值相比应无明显差别,在常温下应不小于1.3; 当R60s大于3000M92时,吸收比可不作考核要求。

  变压器电压等级为220kV及以上,且容量为120MVA及以上时,宜用5000V绝缘电阻表测量极化指数。测得值与产品出厂值相比应无明显差别,在常温下不小于1.5;当R60s大于 10 000MQ时,极化指数不作考核要求。

  这是因为容量很大的电气设备,在60s的时候吸收过程没有结束,吸收电流i不为零,所以吸收比小于1.3,不能认为设备有缺陷。

  另外对电压等级为10kV,且容量在4000kVA以下的配电变压器,可以不测吸收比、极化指数,其绝缘电阻以R60s值为准。

  这是因为对于容量较小的电力设备,吸收过程短,15s 的时候吸收电流in 已经降为零。所以吸收比也小于1.3,不能认为设备有缺陷。

  对于要求测量吸收比的变压器,一般来说, 如果R60s和吸收比都不合格,那么说明被试品脏污潮湿或者内部存在缺陷。

  如果R60s合格但是吸收比不合格,特别是设备以前吸收比合格,最近不合格。需要高度警惕,说明设备内部绝缘可能已经严重老化,随时会击穿损坏。有条件的话尽量及早检修或更换。

  如果R60s 不合格但是吸收比合格,说明设备内部绝缘材料本身的性能还好,可能是因为受潮等因素导致R60s不合格。

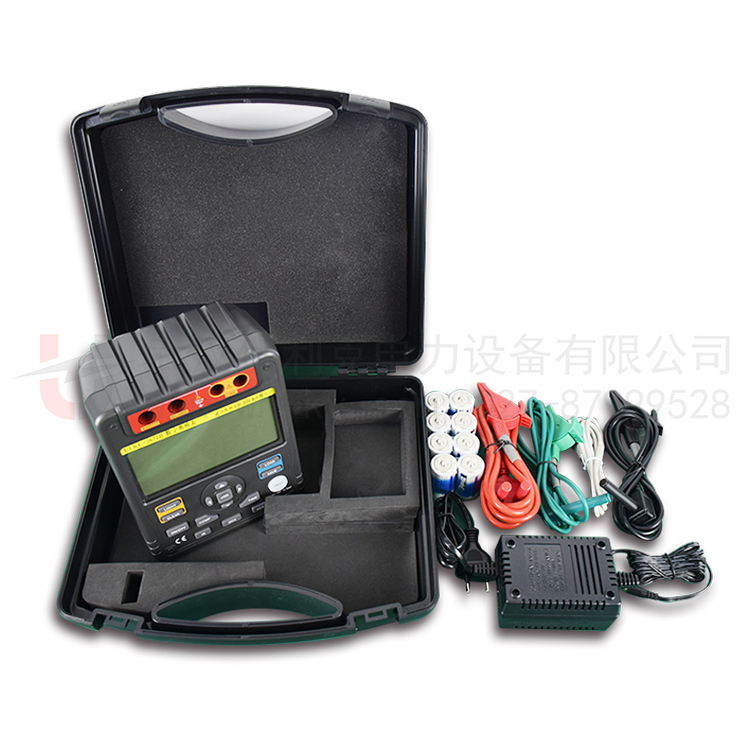

绝缘电阻测试仪
