如何操作继电保护测试仪中的阻抗阶梯试验模块？

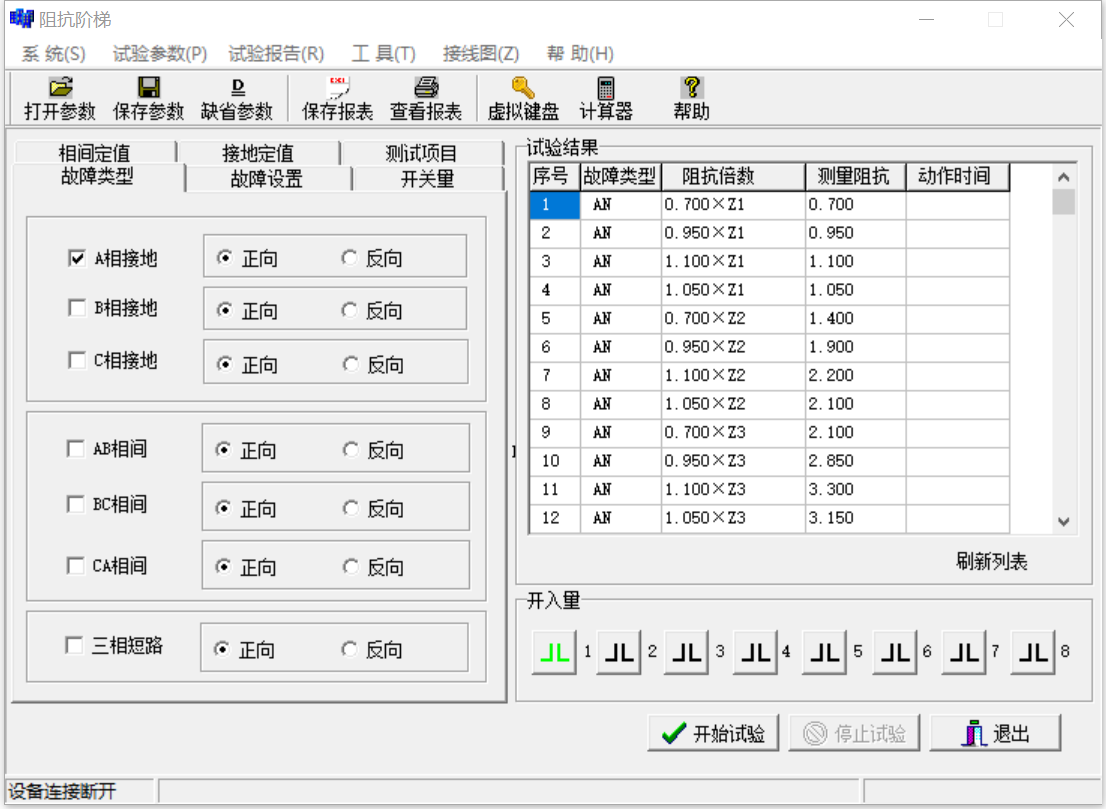

　　继电保护测试仪中的阻抗阶梯程序用于三段式或四段式距离保护的阻抗定值校验。一般在110KV以上电压等级的变电站中的线路保护，才配备距离保护装置。

　　1.【相间定值】

　　相间短路阻抗定值，程序设定有四段，即Z1、Z2、Z3和Z4。可按Z/φ方式输入，也可按R、X方式输入，保护定值一般由纯电抗表示，电阻分量忽略不记，所以阻抗角即灵敏角一般为90度或80度。两种方式任选一种，程序自动进行换算。一般保护只设有三段，试验时可将保护的三段定值输入到定值栏里。继电保护测试仪如没有第四段定值，可不设该项定值，同时在【测试项目】栏里不选中第Ⅳ项测试即可。

　　2.【接地定值】

　　单相短路阻抗定值，程序设定有四段，即Z1、 Z2、Z3和Z4。可按Z/φ方式输入，也可按R、X方式输入，保护定值一般由纯电抗表示，电阻分量忽略不记，所以阻抗角即灵敏角一般为90度或80度。两种方式任选一种，程序自动进行换算。继电保护测试仪一般保护只设有三段，试验时可将保护的三段定值输入到定值栏里。如没有第四段定值，可不设该项定值，同时在【测试项目】栏里不选中第Ⅳ项测试即可。

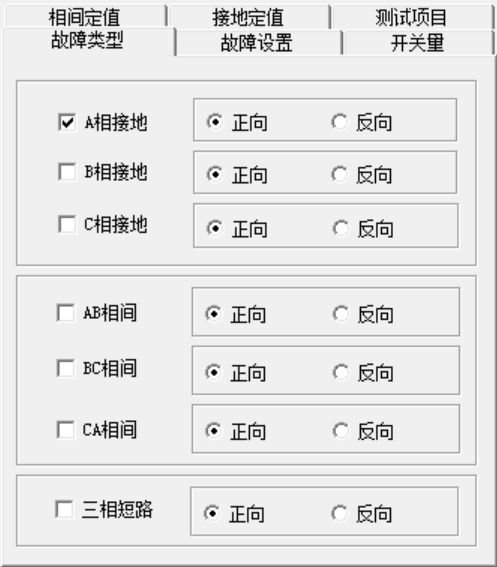

　　3.【故障类型】

　　故障类型可分为：AN、BN、CN、AB、BC、CA和ABC。用户可单选也可多选或全选，如只想测其中的某一个故障，可单选其中的一项。如想一次全部测完所有项目，可将故障类型全部选中，开入量应选保护的三跳接点。

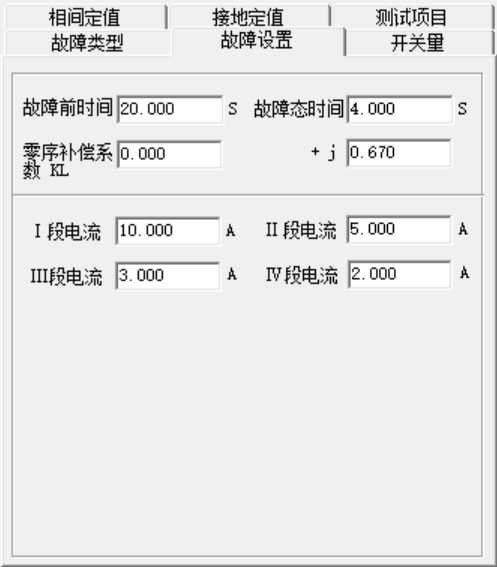

　　4.【故障设置】

　　【故障前时间】：应大于保护装置的整组复归时间，一般为20秒。

　　【故障态时间】：应大于保护装置第四段阻抗的动作时间，一般为4--5秒。

　　【零序补偿系数】：单相接地时用，只须输入虚部，一般为0.67。

　　【Ⅰ段短路电流】：Ⅰ段阻抗一般比较小，为使短路电压抬高，应将短路电流设置大些，一般为5A。

　　【Ⅱ段短路电流】：Ⅱ段阻抗适中，所以可将短路电流设置为中等值，一般为5A。

　　【Ⅲ段短路电流】、【Ⅳ段短路电流】：因为Ⅲ段阻抗、Ⅳ段阻抗一般比较大，为使短路电压降低，应将短路电流设置小些，一般为2A或3A。

　　对于500KV电压等级的距离保护，由于其电流互感器二次额定电流为1A，所以，短路电流一般都设置较小，可根据具体情况进行选择。

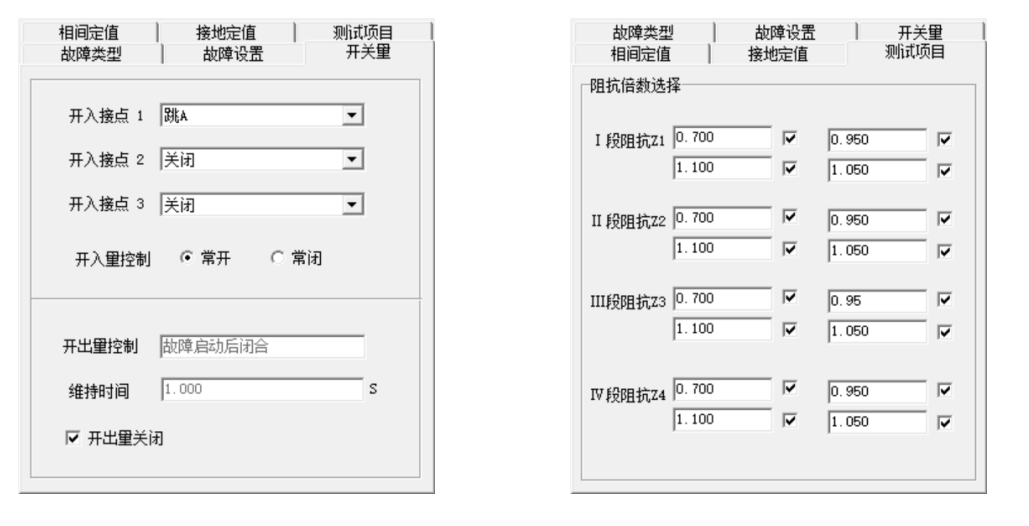

　　5.【测试项目】

　　本测试项目包含1—4段阻抗定值的0.7倍、0.95倍、1.05倍、1.1倍四种倍数，一般取定值的0.7倍、0.95倍、1.05倍做试验就可以了。也可分段做，不想做的段可不进行选中。保护规程规定，本段的0.95倍必须可靠动作，本段的1.05倍必须是下一段阻抗动作，1段阻抗是瞬时动作，2段、3段阻抗是带延时动作的，动作时间由保护定值单来确定。一般是阻抗越大，动作时间越长，所以，动作时间随阻抗的增大呈阶梯状上升，故也称为阻抗阶梯试验。

　　6.【开关量】

　　保护三跳出口接点，接入测试仪的开入量端子接点的1通道。

　　7.保护投退

　　只投距离保护压板，主保护和零序保护压板退出。

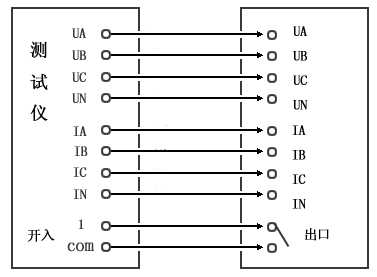

　　8.接线方式--如下图所示
