【电气试验指导】之电流互感器试验

　　试验目的：

　　绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效发现绝缘整体受潮、老化以及绝缘击穿等贯通性缺陷。

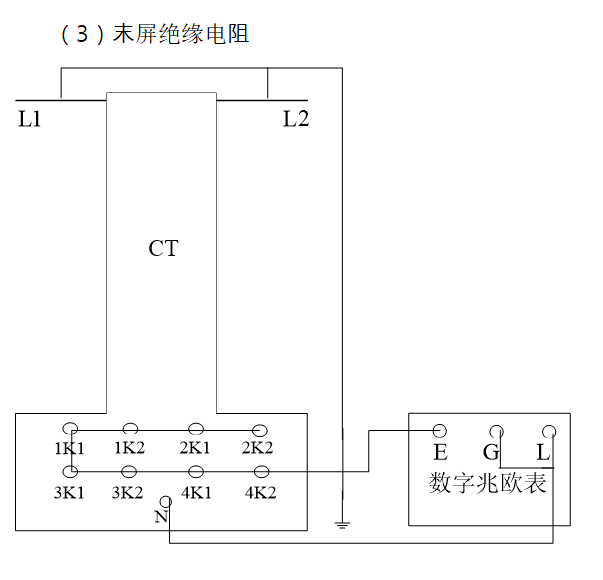

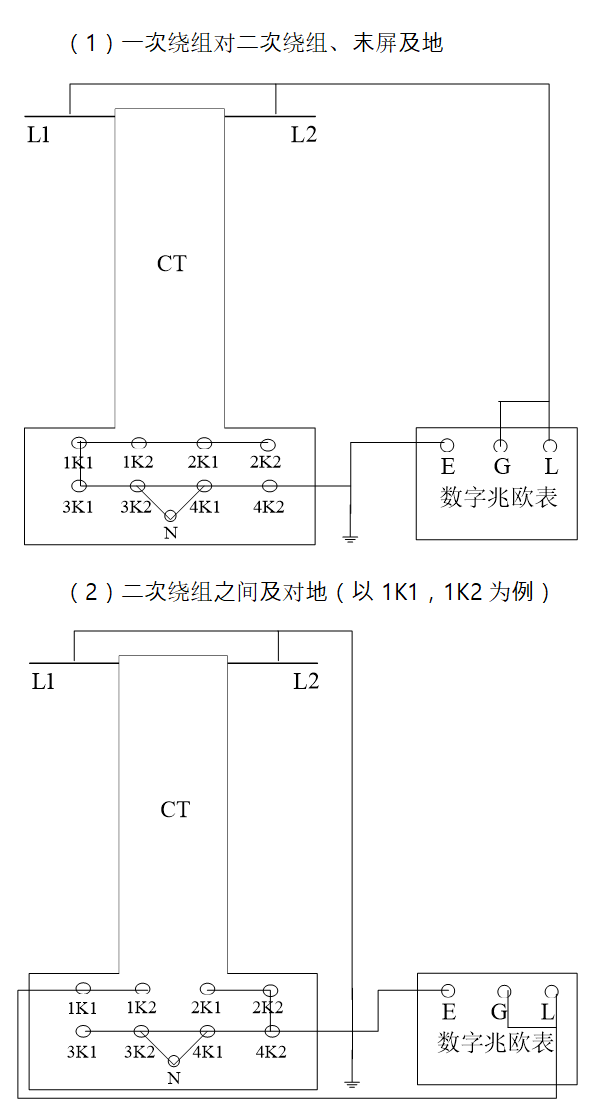

　　试验接线：

　　试验步骤：

　　1) 办理工作许可手续;

　　2) 向工作人员交代工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工;

　　3) 准备试验用的仪器、仪表、工具，所用仪器、仪表、工具应良好并在合格周期内;

　　4) 在试验现场周围装设围栏，打开高压警示灯，摆放温湿度计，必要时派专人看守;

　　5) 抄录被试电流互感器的铭牌参数;

　　6) 检查被试电流互感器的外观是否完好，必要时对套管进行擦拭和烘干处理;

　　7) 两人对电源盘进行验电，同时检测电源盘的漏电保护装置是否可靠动作;

　　8) 将兆欧表水平放稳，对兆欧表本身进行检查;

　　9) 按试验接线图进行接线;

　　10) 确认接线正确后，试验人员撤到绝缘垫上，相关人员远离被试品;

　　11) 大声呼唱，确认相关人员都在安全距离外，接通电源，打开仪器开关;

　　12) 按下“电压选择”按钮，选择试验电压(一次绕组和二次绕组选择2500V，末屏选择1000V);

　　13) 得到工作负责人许可后，按下“启动”按钮开始测量，测量1min后按下“停止”按钮停止测量，并记录测量数据;

　　14) 关闭仪器开关，断开电源;

　　15) 用放电棒对电流互感器充分放电;

　　16) 拆除试验接线(先拆测量线，再拆接地线，拆接地线时先拆设备端，再拆接地端);

　　17) 整理仪器，记录温度和湿度，把仪器放回原位;

　　18) 测量数值与标准或历史数据比较，判断是否合格，撰写试验报告。

　　试验标准：

　　交接标准：

　　1) 测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;绝缘电阻不宜低于1000ΜΩ;

　　2) 测量一次绕组段间的绝缘电阻，不宜低于1000ΜΩ，但由于结构原因而无法测量时可不进行;

　　3) 末屏对地绝缘电阻不应小于1000ΜΩ，否则应测末屏的tanδ;

　　4) 绝缘电阻测量应使用2500V绝缘电阻表;

　　状态检修标准：

　　1) 一次绕组的绝缘电阻应大于3000ΜΩ或与上次测量值相比无显著变化;

　　2) 一次绕组初值差不超过-50%(注意值);

　　3) 末屏对地>1000ΜΩ(注意值)，否则应测末屏的tanδ;

　　4) 绝缘电阻测量应使用2500V绝缘电阻表，末屏应使用1000V绝缘电阻表。

　　试验注意事项：

　　1) 试验结束后在拆线前应先对试品充分放电;

　　2) 将所测的绝缘电阻与出厂，交接试验值、历次试验值比较，或与同型设备、同组设备相间比较，不应有明显的降低或较大差异;

　　3) 选用专用的屏蔽测试线，测试线应有足够的绝缘强度，否则测试线不能拖地，应使用绝缘杆支撑，避免影响测量结果;

　　4) 绝缘电阻测试一般受湿度和温度的影响较大，一般要求测量时湿度不大于80%，温度不低于5℃，湿度较大时，应对绝缘表面采取加屏蔽或擦拭、烘干等措施;

　　5) 多次测量绝缘电阻时，中间一定要充分放电，以免剩余电荷影响测量结果;

　　6) 当被试设备上感应电压较高时，可能会影响到测量结果。

　　试验周期：

　　1) 交接时;

　　2) 投运前;

　　3) 必要时;

　　4) 66kV及以上3年，35kV及以下6年。
